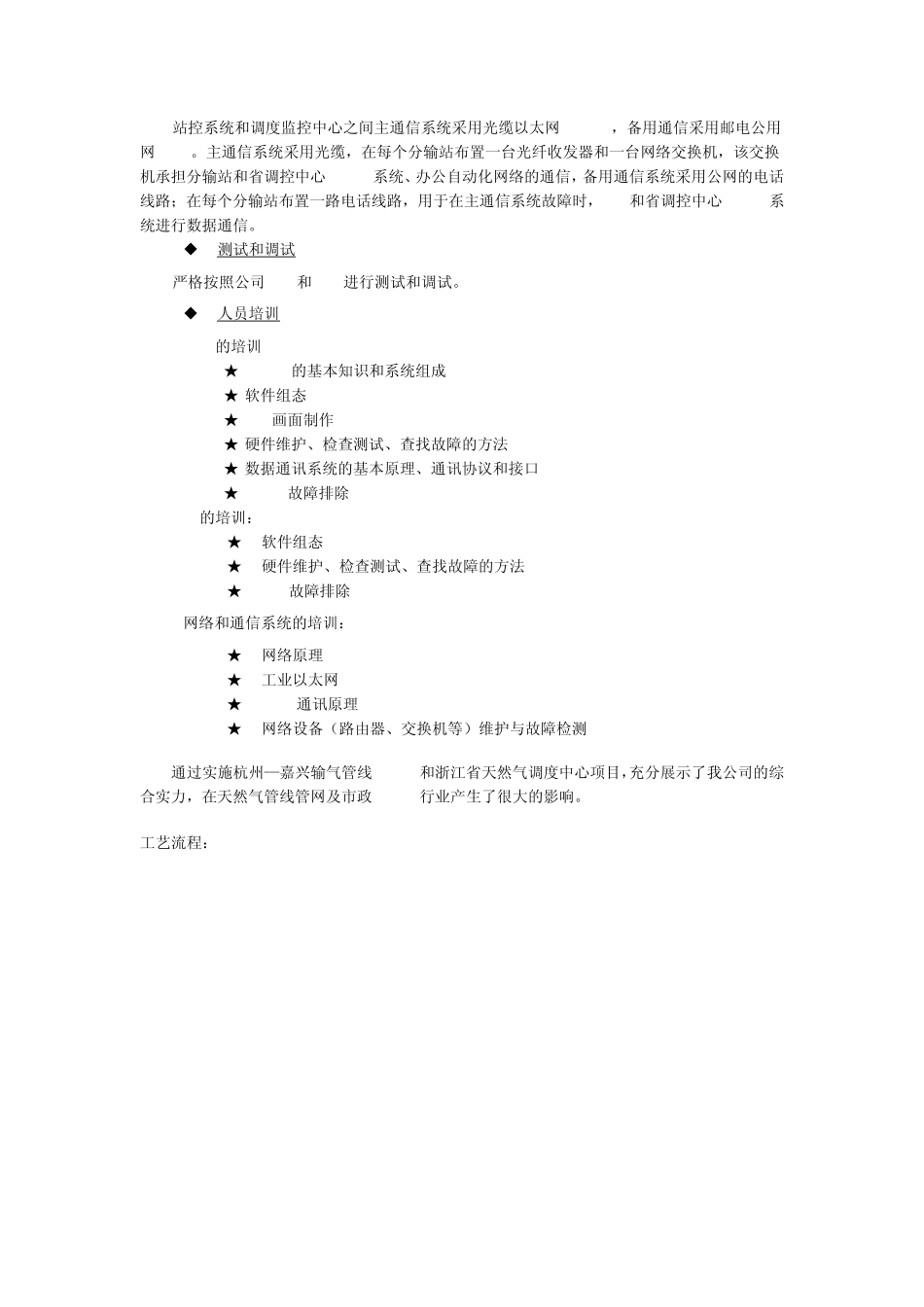

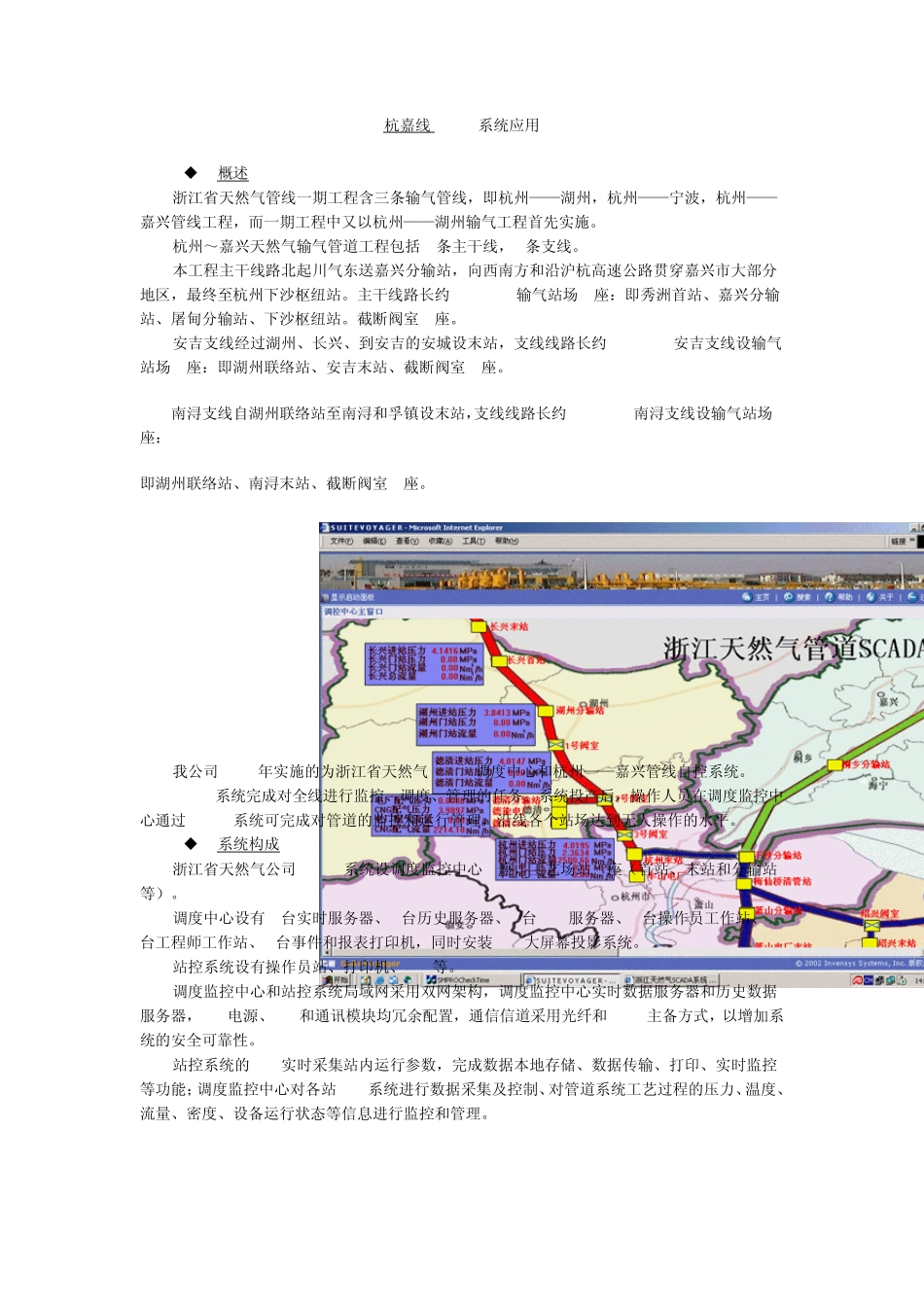

杭嘉线SCADA系统应用  概述 浙江省天然气管线一期工程含三条输气管线，即杭州——湖州，杭州——宁波，杭州——嘉兴管线工程，而一期工程中又以杭州——湖州输气工程首先实施。 杭州～嘉兴天然气输气管道工程包括 1条主干线，2条支线。 本工程主干线路北起川气东送嘉兴分输站，向西南方和沿沪杭高速公路贯穿嘉兴市大部分地区，最终至杭州下沙枢纽站。主干线路长约 87.7 km,输气站场 4座：即秀洲首站、嘉兴分输站、屠甸分输站、下沙枢纽站。截断阀室 5座。 安吉支线经过湖州、长兴、到安吉的安城设末站，支线线路长约 53.57km.安吉支线设输气站场 2座：即湖州联络站、安吉末站、截断阀室 3座。 南浔支线自湖州联络站至南浔和孚镇设末站，支线线路长约 20.15km.南浔支线设输气站场 2座： 即湖州联络站、南浔末站、截断阀室 1座。 我公司 2009年实施的为浙江省天然气SCADA调度中心和杭州——嘉兴管线自控系统。 SCADA系统完成对全线进行监控、调度、管理的任务。系统投产后，操作人员在调度监控中心通过 SCADA系统可完成对管道的监控和运行管理，沿线各个站场达到无人操作的水平。  系统构成 浙江省天然气公司 SCADA系统设调度监控中心 1座，工艺场站 7座（首站、末站和分输站等）。 调度中心设有 2台实时服务器、2台历史服务器、1台 WEB服务器、3台操作员工作站、1台工程师工作站、2台事件和报表打印机，同时安装 2*5大屏幕投影系统。 站控系统设有操作员站、打印机、PLC等。 调度监控中心和站控系统局域网采用双网架构，调度监控中心实时数据服务器和历史数据服务器，PLC电源、CPU和通讯模块均冗余配置，通信信道采用光纤和 PSTN主备方式，以增加系统的安全可靠性。 站控系统的 PLC实时采集站内运行参数，完成数据本地存储、数据传输、打印、实时监控等功能；调度监控中心对各站 PLC系统进行数据采集及控制、对管道系统工艺过程的压力、温度、流量、密度、设备运行状态等信息进行监控和管理。 在正常情况下，由调度监控中心对全线进行监视和控制。操作人员在杭州调度监控中心通过计算机系统完成对全线的监视、操作和管理。在通常情况下，沿线各站无须人工干预，各站控系统在调度监控中心的统一指挥下完成各自的工作。当数据通信系统发生故障或系统检修时，由站控制系统自动完成对本站的监视控制。当进行设备检修或紧急停车时，可用就地控制。  硬件说明 服务器、工作站和便携式编程器均使用世界知...
