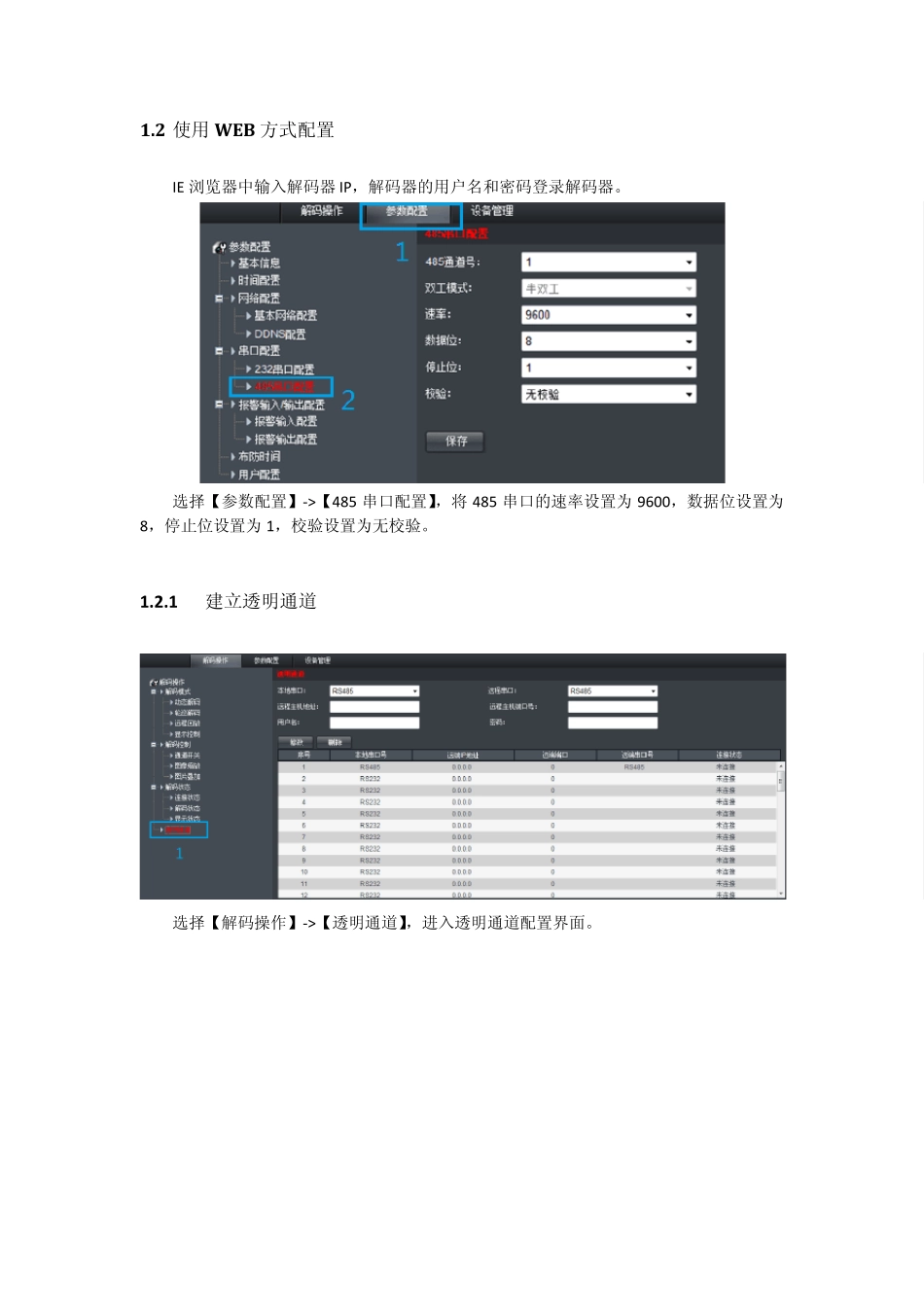

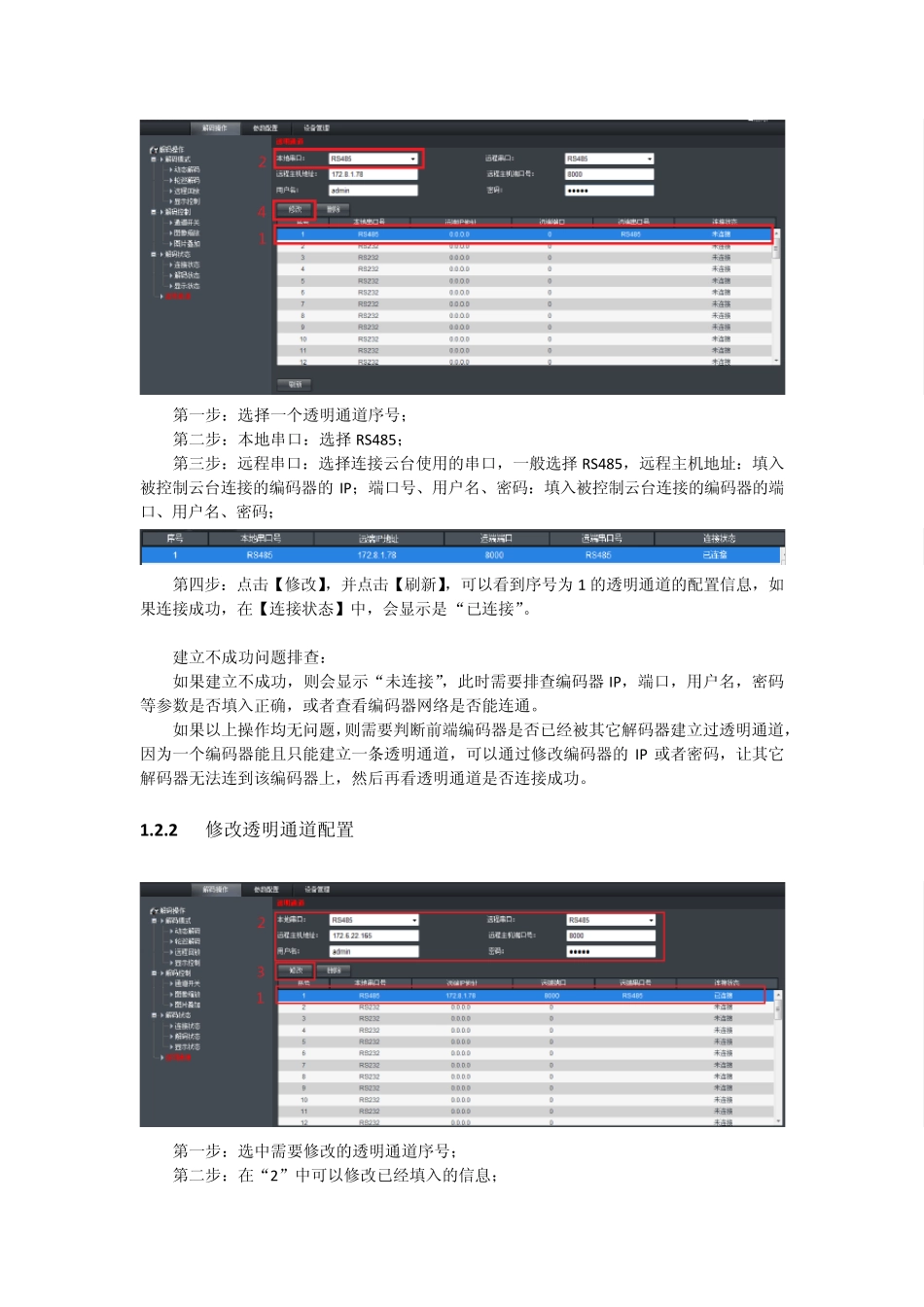

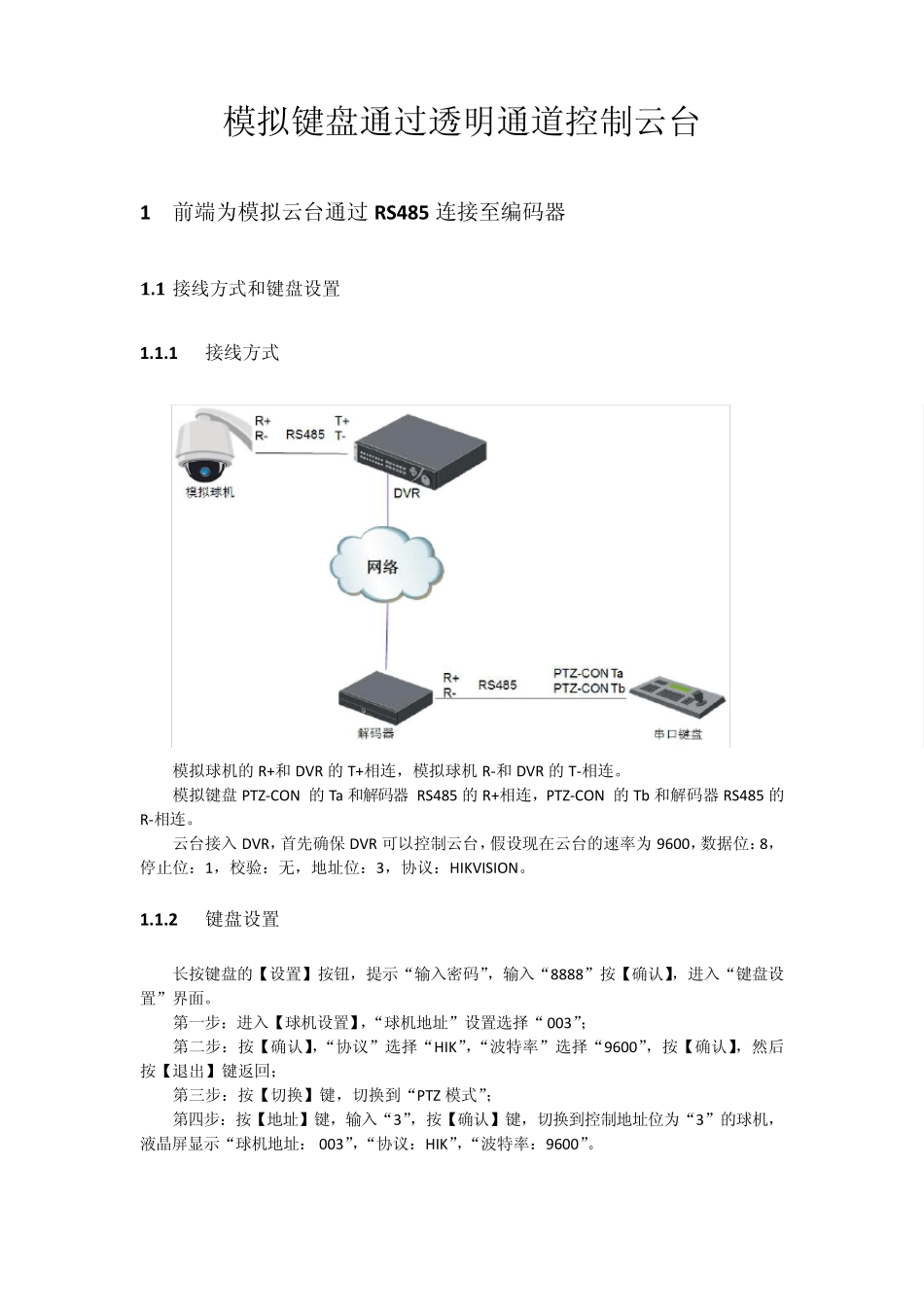

模拟键盘通过透明通道控制云台 1 前端为模拟云台通过RS485 连接至编码器 1 .1 接线方式和键盘设置 1.1.1 接线方式 模拟球机的R+和DVR 的T+相连，模拟球机R-和DVR 的T-相连。 模拟键盘PTZ-CON 的Ta 和解码器RS485 的R+相连，PTZ-CON 的Tb 和解码器RS485 的R-相连。 云台接入DVR，首先确保DVR 可以控制云台，假设现在云台的速率为9600，数据位：8，停止位：1，校验：无，地址位：3，协议：HIKVISION。 1.1.2 键盘设置 长按键盘的【设置】按钮，提示“输入密码”，输入“8888”按【确认】，进入“键盘设置”界面。 第一步：进入【球机设置】，“球机地址”设置选择“ 003”； 第二步：按【确认】，“协议”选择“HIK”，“波特率”选择“9600”，按【确认】，然后按【退出】键返回； 第三步：按【切换】键，切换到“PTZ 模式”； 第四步：按【地址】键，输入“3”，按【确认】键，切换到控制地址位为“3”的球机，液晶屏显示“球机地址：003”，“协议：HIK”，“波特率：9600”。 1.2 使用W EB 方式配置 IE 浏览器中输入解码器IP ，解码器的用户名和密码登录解码器。 选择【参数配置】->【485 串口配置】，将 485 串口的速率设置为 9600，数据位设置为8，停止位设置为 1，校验设置为无校验。 1.2.1 建立透明通道 选择【解码操作】->【透明通道】，进入透明通道配置界面。 第一步：选择一个透明通道序号； 第二步：本地串口：选择RS485； 第三步：远程串口：选择连接云台使用的串口，一般选择RS485，远程主机地址：填入被控制云台连接的编码器的IP；端口号、用户名、密码：填入被控制云台连接的编码器的端口、用户名、密码； 第四步：点击【修改】，并点击【刷新】，可以看到序号为1 的透明通道的配置信息，如果连接成功，在【连接状态】中，会显示是“已连接”。 建立不成功问题排查： 如果建立不成功，则会显示“未连接”，此时需要排查编码器IP，端口，用户名，密码等参数是否填入正确，或者查看编码器网络是否能连通。 如果以上操作均无问题，则需要判断前端编码器是否已经被其它解码器建立过透明通道，因为一个编码器能且只能建立一条透明通道，可以通过修改编码器的IP 或者密码，让其它解码器无法连到该编码器上，然后再看透明通道是否连接成功。 1.2.2 修改透明通道配置 第一步：选中需要修改的透明通道序号； 第二步：在“2”中可以修改已经填入的信息； 第三步：点击【修改】，...
