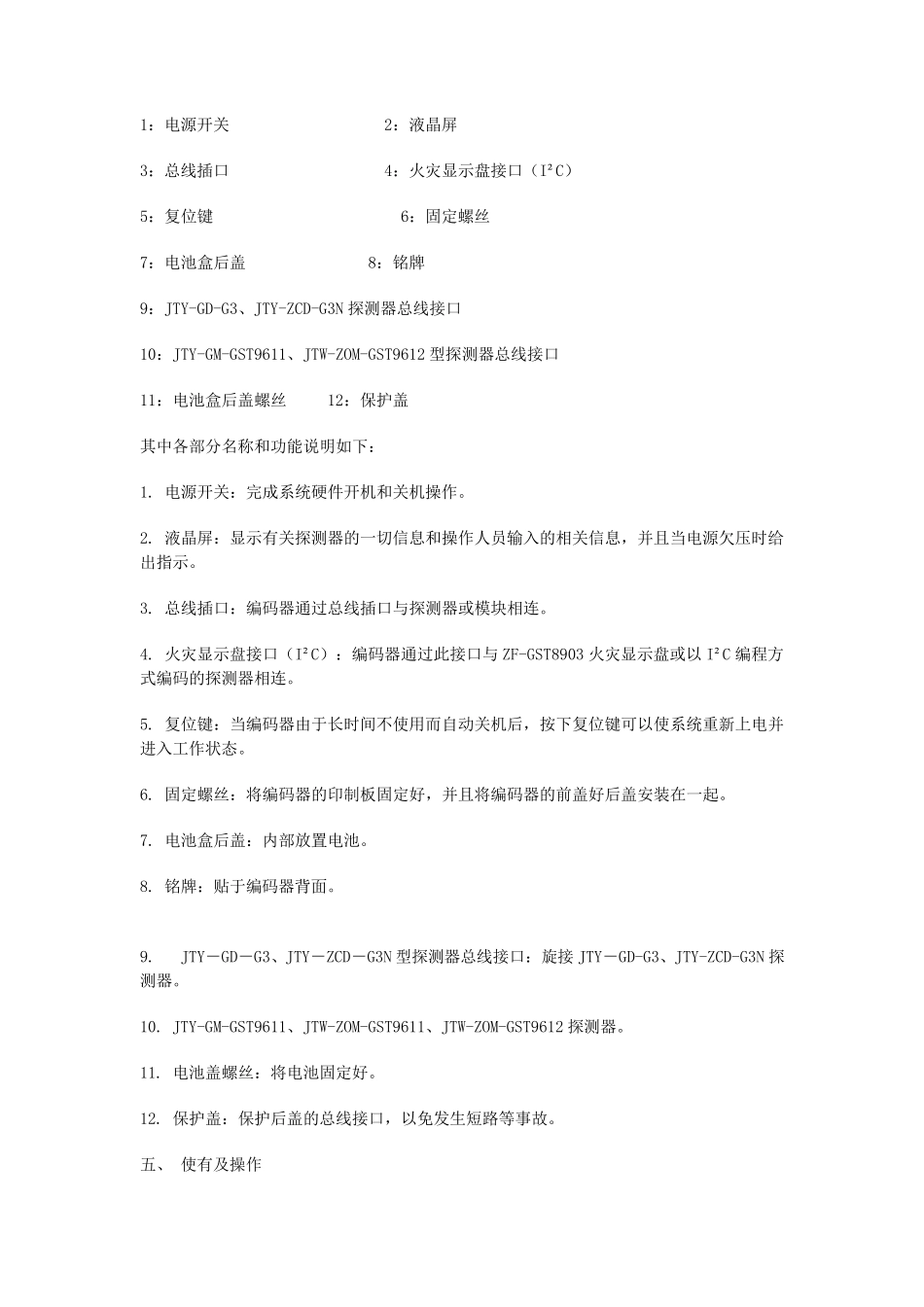

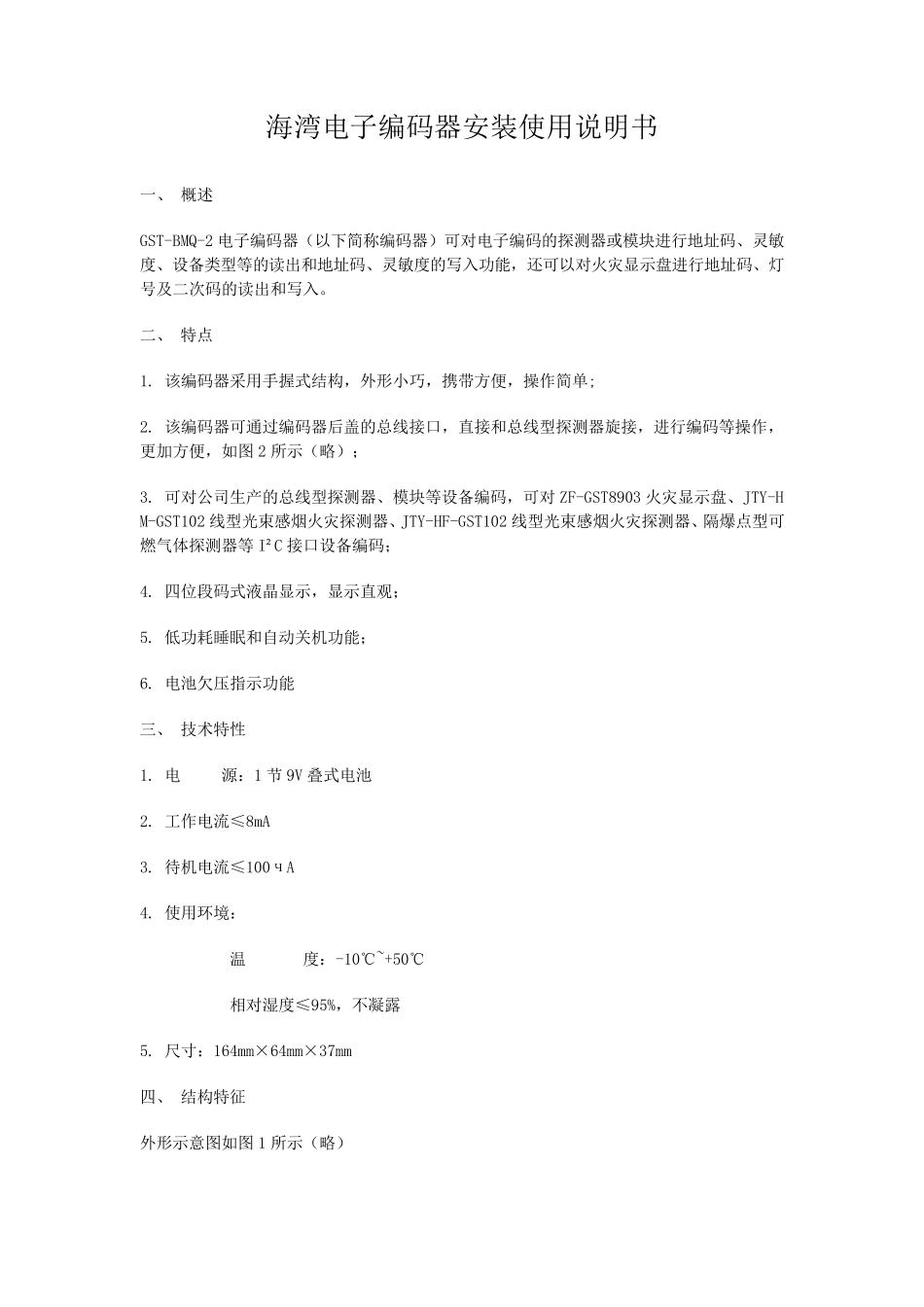

海湾电子编码器安装使用说明书 一、 概述 GST-BMQ-2 电子编码器（以下简称编码器）可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能，还可以对火灾显示盘进行地址码、灯号及二次码的读出和写入。 二、 特点 1. 该编码器采用手握式结构，外形小巧，携带方便，操作简单; 2. 该编码器可通过编码器后盖的总线接口，直接和总线型探测器旋接，进行编码等操作，更加方便，如图2 所示（略）； 3. 可对公司生产的总线型探测器、模块等设备编码，可对ZF-GST8903 火灾显示盘、JTY-HM-GST102 线型光束感烟火灾探测器、JTY-HF-GST102 线型光束感烟火灾探测器、隔爆点型可燃气体探测器等I²C 接口设备编码； 4. 四 位 段 码式液 晶 显示，显示直观 ； 5. 低 功耗 睡 眠 和自 动 关 机功能； 6. 电池欠压指示功能 三、 技术特性 1. 电 源：1 节9V 叠式电池 2. 工作电流≤8mA 3. 待机电流≤100чA 4. 使用环境： 温 度：-10℃~+50℃ 相对湿度≤95%，不凝露 5. 尺寸：164mm×64mm×37mm 四 、 结构特征 外形示意图如图1 所示（略） 1：电源开关 2：液晶屏 3：总线插口 4：火灾显示盘接口（I²C） 5：复位键 6：固定螺丝 7：电池盒后盖 8：铭牌 9：JTY-GD-G3、JTY-ZCD-G3N 探测器总线接口 10：JTY-GM-GST9611、JTW-ZOM-GST9612 型探测器总线接口 11：电池盒后盖螺丝 12：保护盖 其中各部分名称和功能说明如下： 1. 电源开关：完成系统硬件开机和关机操作。 2. 液晶屏：显示有关探测器的一切信息和操作人员输入的相关信息，并且当电源欠压时给出指示。 3. 总线插口：编码器通过总线插口与探测器或模块相连。 4. 火灾显示盘接口（I²C）：编码器通过此接口与 ZF-GST8903 火灾显示盘或以 I²C 编程方式编码的探测器相连。 5. 复位键：当编码器由于长时间不使用而自动关机后，按下复位键可以使系统重新上电并进入工作状态。 6. 固定螺丝：将编码器的印制板固定好，并且将编码器的前盖好后盖安装在一起。 7. 电池盒后盖：内部放置电池。 8. 铭牌：贴于编码器背面。 9. JTY－GD－G3、JTY－ZCD－G3N 型探测器总线接口：旋接JTY－GD-G3、JTY-ZCD-G3N 探测器。 10. JTY-GM-GST9611、JTW-ZOM-GST9611、JTW-ZOM-GST9612 探测器。 11. 电池盖螺丝：将电池固定好。 12. 保护盖：保护后盖的总线接口，以免发生短路等事故。 ...
