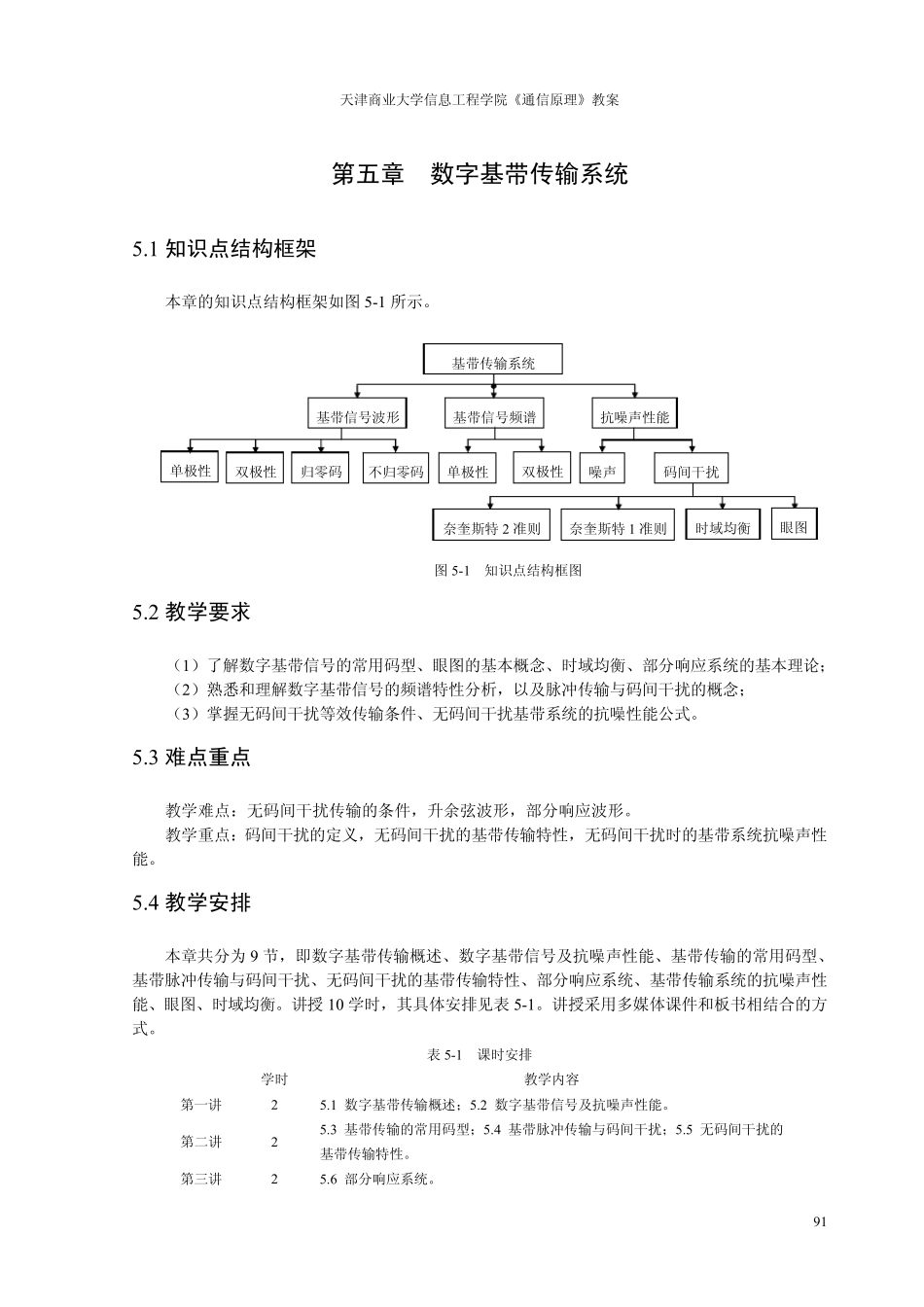

天津商业大学信息工程学院《通信原理》教案 91第五章 数字基带传输系统 5.1 知识点结构框架 本章的知识点结构框架如图5-1 所示。 5.2 教学要求 （1）了解数字基带信号的常用码型、眼图的基本概念、时域均衡、部分响应系统的基本理论； （2）熟悉和理解数字基带信号的频谱特性分析，以及脉冲传输与码间干扰的概念； （3）掌握无码间干扰等效传输条件、无码间干扰基带系统的抗噪性能公式。 5.3 难点重点 教学难点：无码间干扰传输的条件，升余弦波形，部分响应波形。 教学重点：码间干扰的定义，无码间干扰的基带传输特性，无码间干扰时的基带系统抗噪声性能。 5.4 教学安排 本章共分为 9 节，即数字基带传输概述、数字基带信号及抗噪声性能、基带传输的常用码型、基带脉冲传输与码间干扰、无码间干扰的基带传输特性、部分响应系统、基带传输系统的抗噪声性能、眼图、时域均衡。讲授 10 学时，其具体安排见表 5-1。讲授采用多媒体课件和板书相结合的方式。 表 5-1 课时安排 学时 教学内容 第一讲 2 5.1 数字基带传输概述；5.2 数字基带信号及抗噪声性能。 第二讲 2 5.3 基带传输的常用码型；5.4 基带脉冲传输与码间干扰；5.5 无码间干扰的基带传输特性。 第三讲 2 5.6 部分响应系统。 基带传输系统基带信号波形基带信号频谱抗噪声性能 不归零码噪声单极性 奈奎斯特 2 准则奈奎斯特 1 准则 码间干扰 图5-1 知识点结构框图 时域均衡 眼图双极性归零码 单极性双极性天津商业大学信息工程学院《通信原理》教案 92 第四讲 2 5.7 基带传输系统的抗噪声性能；5.8 眼图。 第五讲 2 5.9 时域均衡。 5 .4 .1 第一讲安排 （1 ）教学要求 了解基带传输的概念、特点和组成、以及常用的基带信号波形，熟悉和理解基带信号的数学表达式及含义，掌握基带信号中交变波和稳态波的频谱分析及在单双极性条件下的频谱特点。 （2 ）难点重点 教学难点：交变波和稳态波的区分及频谱分析。 教学重点：基带传输的概念及基带信号的频谱分析。 （3 ）知识回顾 在第一章通信系统按照调制方式分类和第四章模拟调制系统中均介绍了基带信号的概念及其特点，基带信号是原始电信号、低通信号、调制信号，是频带信号的基础，虽然基带信号只能在具有低通特性的有线信道中传输，但它是频带传输的基础。 （4 ）讲授提纲 本章知识点结构 5.1 数字基带传输概述 5.1.1 基带传输的概念 5.1.2 基带传...
