第五节常用气瓶的结构和使用安全要求VIP免费

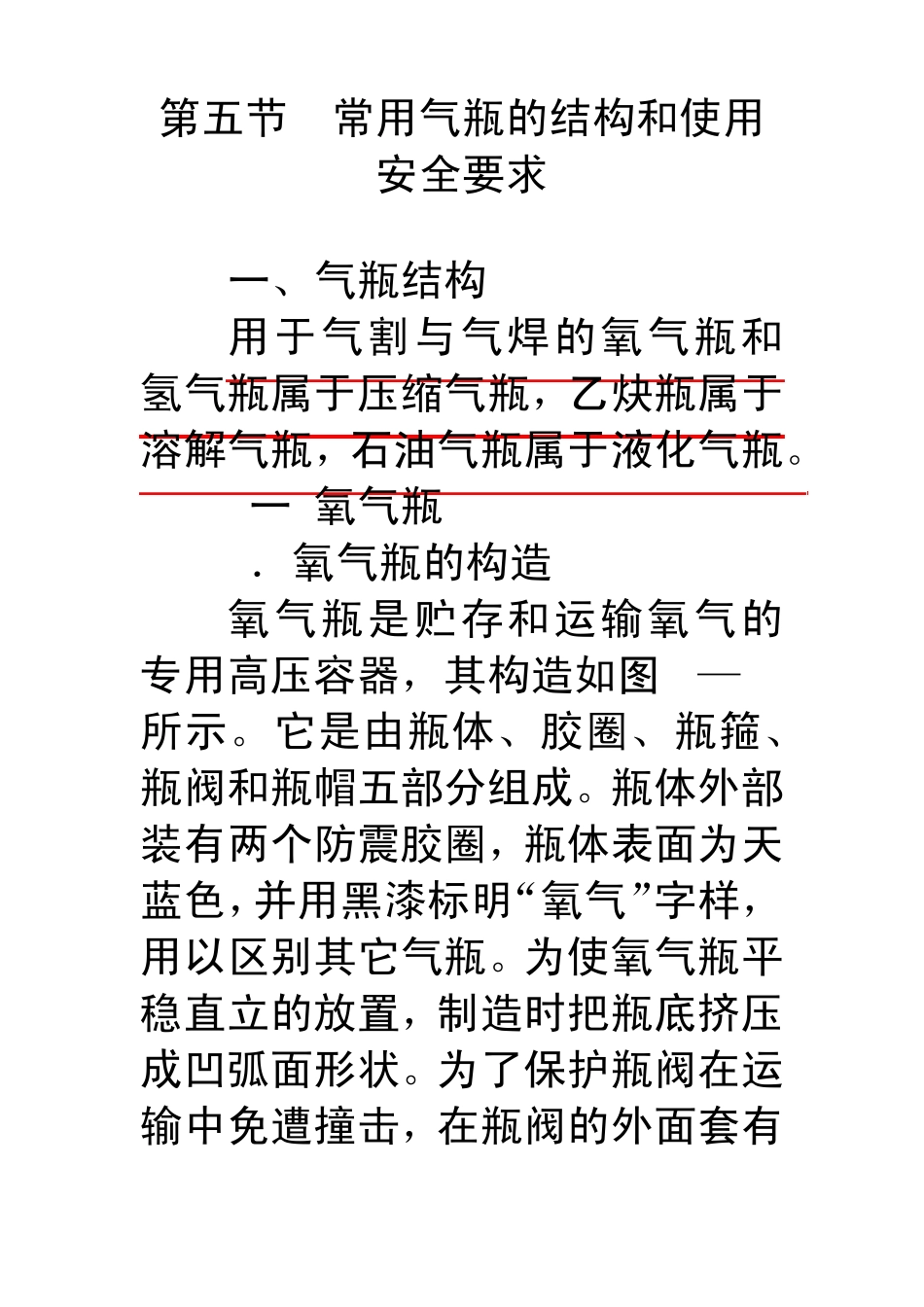

第五节 常用气瓶的结构和使用安全要求 一、气瓶结构 用于气割与气焊的氧气瓶和氢气瓶属于压缩气瓶，乙炔瓶属于溶解气瓶，石油气瓶属于液化气瓶。 (一)氧气瓶 1．氧气瓶的构造 氧气瓶是贮存和运输氧气的专用高压容器，其构造如图2—15所示。它是由瓶体、胶圈、瓶箍、瓶阀和瓶帽五部分组成。瓶体外部装有两个防震胶圈，瓶体表面为天蓝色，并用黑漆标明“氧气”字样，用以区别其它气瓶。为使氧气瓶平稳直立的放置，制造时把瓶底挤压成凹弧面形状。为了保护瓶阀在运输中免遭撞击，在瓶阀的外面套有瓶帽。氧气瓶在出厂前都要经过严格检验，并需对瓶体进行水压试验。试验压力应达到工作压力的1．5倍，即： 15MPa×1．5＝22．5MPa 图2—15 氧化气瓶的构造 1—瓶体 2—胶围 3—瓶箍 4—瓶阀 5—瓶帽 氧气瓶一般使用三年后应进行复验，复验内容有水压试验和检查瓶壁腐蚀情况。有关气瓶的容积、重量、出厂日期、制造厂名、工作压力，以及复验情况等项说明，都应在钢瓶收口处钢印中反映出来，如图2—16、2—17所示。 图2—16 氧气瓶肩部标记 图2—17 复验标记 目前，我国生产的氧气钢瓶规格(详见表 2—6)，最常见的容积为40L，当瓶内压力为 15MPa表压时，该氧气瓶的氧气贮存量为 6000L，即 6m3。 表 2—6氧气瓶规格 颜色 工作压容积 (L外径尺瓶体高重量 (kg水压试采用瓶力 (MPa) ) 寸 (mm) 度 (mm) ) 验 压力(MPa) 阀规格 天蓝 15 33 Φ219 1150±20 45±2 22.5 QF-2型铜阀 40 1370±20 55±2 44 1490±20 57±2 2．氧气瓶阀 氧气瓶阀是控制氧气瓶内氧气进出的阀门。国产的氧气阀门构造分为二种：一种是活瓣式，另一种是隔膜式。隔膜式阀门气密性好，但容易损坏，使用寿命短。因此目前多采用活瓣式阀门，其结构如图2—18所示。 图2—18 活瓣式氧气瓶阀 活瓣式瓶阀结构主要有阀体、密封垫圈、手轮、压紧螺母、阀杆、开关片、活门及安全装置等组成。除手轮、开并片、密封垫圈外，其余都是由黄铜或青铜压制和机加工而成的。为使瓶口和瓶阀紧密结合，将阀体和氧气瓶口结合的一端，加工成锥形管螺纹，以旋入气瓶口内；阀体的出气口处，加工成定型螺纹，用以连接减压器。阀体的出气口背面，装有安全装置。 使用氧气时，将手轮逆时针方向旋转，是开启氧气阀门。旋转手轮时，阀杆也随之转动，再通过开关片使活门一起转动，造成活门向上或向下移动。活门向上移动，气门开启，瓶内的氧气从出气口喷出。活门...
