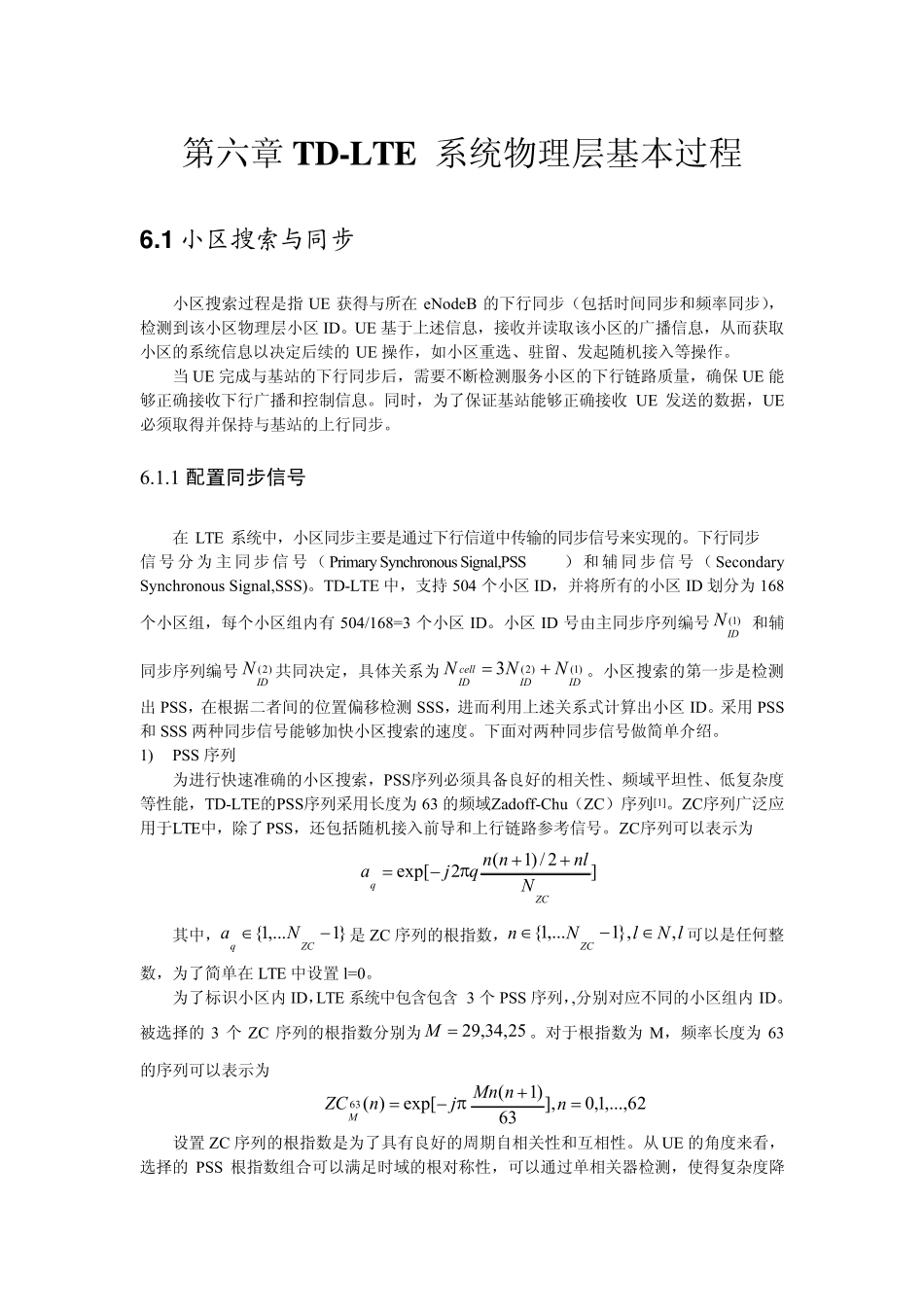

第六章TDLTE系统物理层基本过程_第1页
1/21

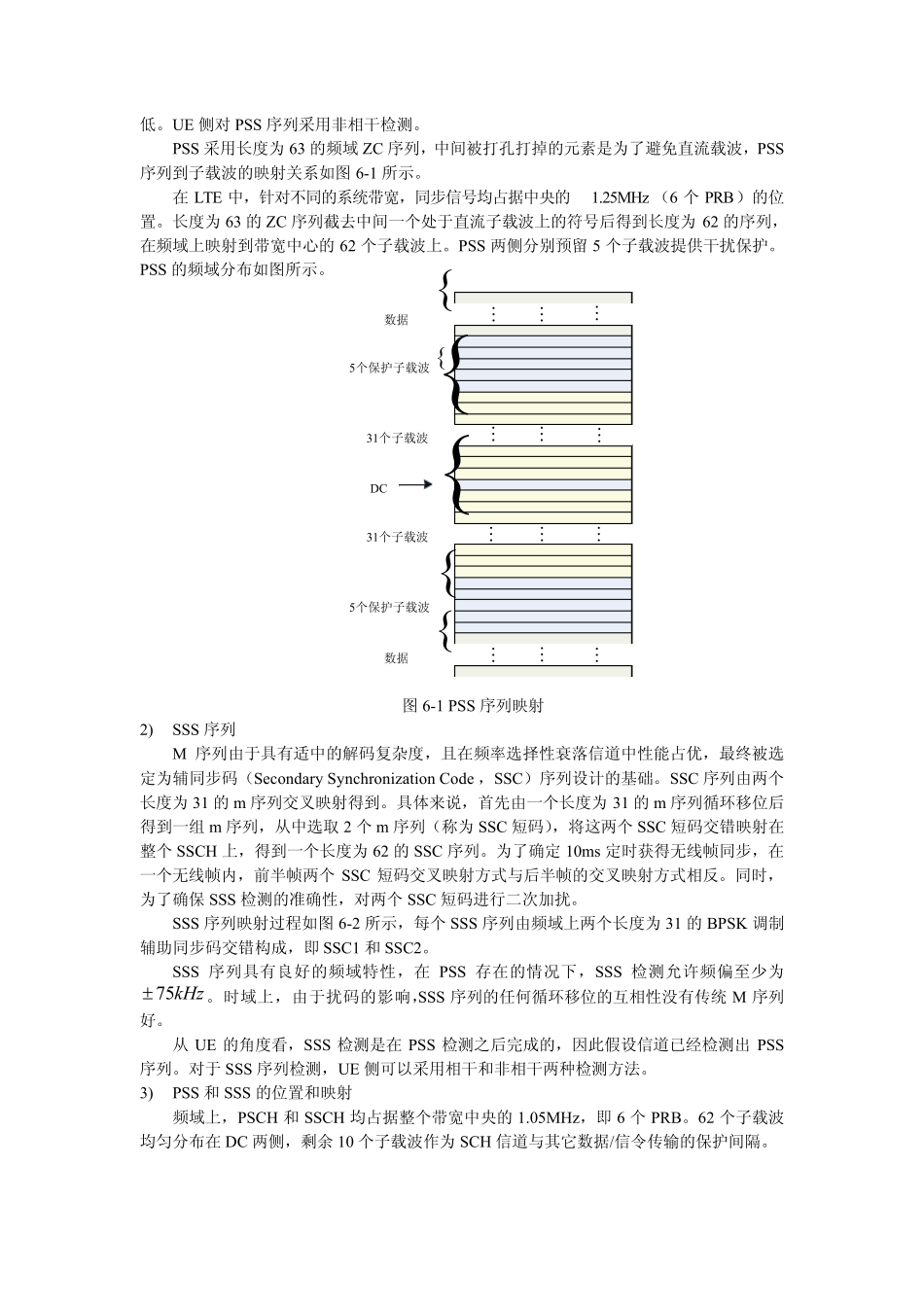

第六章TDLTE系统物理层基本过程_第2页
2/21
第六章TDLTE系统物理层基本过程_第3页
3/21
第六章 TD-LTE 系统物理层基本过程 6 .1 小区搜索与同步 小区搜索过程是指UE 获得与所在eNodeB 的下行同步(包括时间同步和频率同步),检测到该小区物理层小区ID。UE 基于上述信息,接收并读取该小区的广播信息,从而获取小区的系统信息以决定后续的UE 操作,如小区重选、驻留、发起随机接入等操作。 当 UE 完成与基站的下行同步后,需要不断检测服务小区的下行链路质量,确保 UE 能够正确接收下行广播和控制信息。同时,为了保证基站能够正确接收UE 发送的数据,UE必须取得并保持与基站的上行同步。 6.1.1 配置同步信号 在LTE 系统中,小区同步主要是通过下行信道中传输的同步信号来实现的。下行同步信号 分 为 主 同步信号 (Primary Synchronous Signal,PSS)和辅 同步信号 (Secondary Synchronous Signal,SSS)。TD-LTE 中,支持 504 个小区ID,并将所有的小区ID 划分为 168个小区组,每个小区组内有 504/168=3 个小区ID。小区ID 号由主同步序列编号 和辅同步序列编号共同决定,具体关系为。小区搜索的第一步是检测出 PSS,在根据二者间的位置偏移检测SSS,进而利用上述关系式计算出小区ID。采用 PSS和SSS 两种同步信号能够加快小区搜索的速度。下面对两种同步信号做简单介绍。 )1(IDN)1()2(3IDIDcellIDNNN+=)2(IDN1) PSS 序列 为进行快速准确的小区搜索,PSS序列必须具备良好的相关性、频域平坦性、低复杂度等性能,TD-LTE的PSS序列采用长度为 63 的频域Zadoff-Chu(ZC)序列[1]。ZC序列广泛应用于LTE中,除了PSS,还包括随机接入前导和上行链路参考信号。ZC序列可以表示为 ]2/)1(2exp[ZCqNnlnnqja++−=π 其中,是ZC 序列的根指数,lNlNnZC,},1,...1{∈−∈}1,...1{−∈ZCqNa可以是任何整数,为了简单在LTE 中设置 l=0。 为了标识小区内 ID,LTE 系统中包含包含 3 个 PSS 序列,,分别对应不同的小区组内 ID。被选择的3 个 ZC 序列的根指数分别为25,34,29=M。对于根指数为 M,频率长度为 63的序列可以表示为 62,...,1,0],63)1(exp[)(63=+−=nnMnjnZCMπ 设置 ZC 序列的根指数是为了具有良好的周期自相关性和互相性。从UE 的角度来看,选择的PSS 根指数组合可以满足时域的根对称性,可以通过单相关器检测,使得复杂度降 低。UE 侧对 PSS 序列采用非相干检测。 PSS 采用长度为 63 的频域 ZC 序列,中间被打孔打掉的元素是为了避免直流载波,PSS序列到子载...
