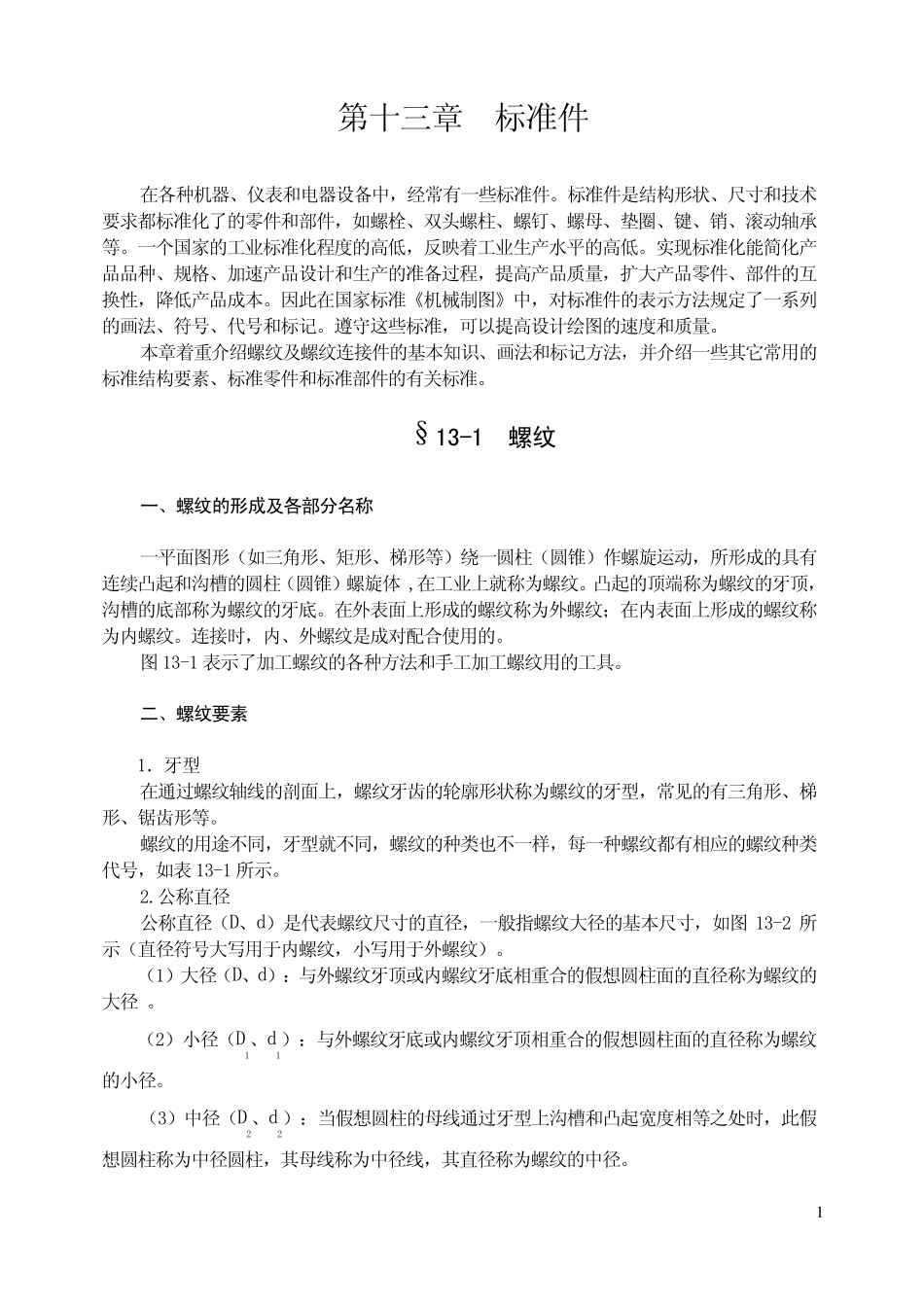

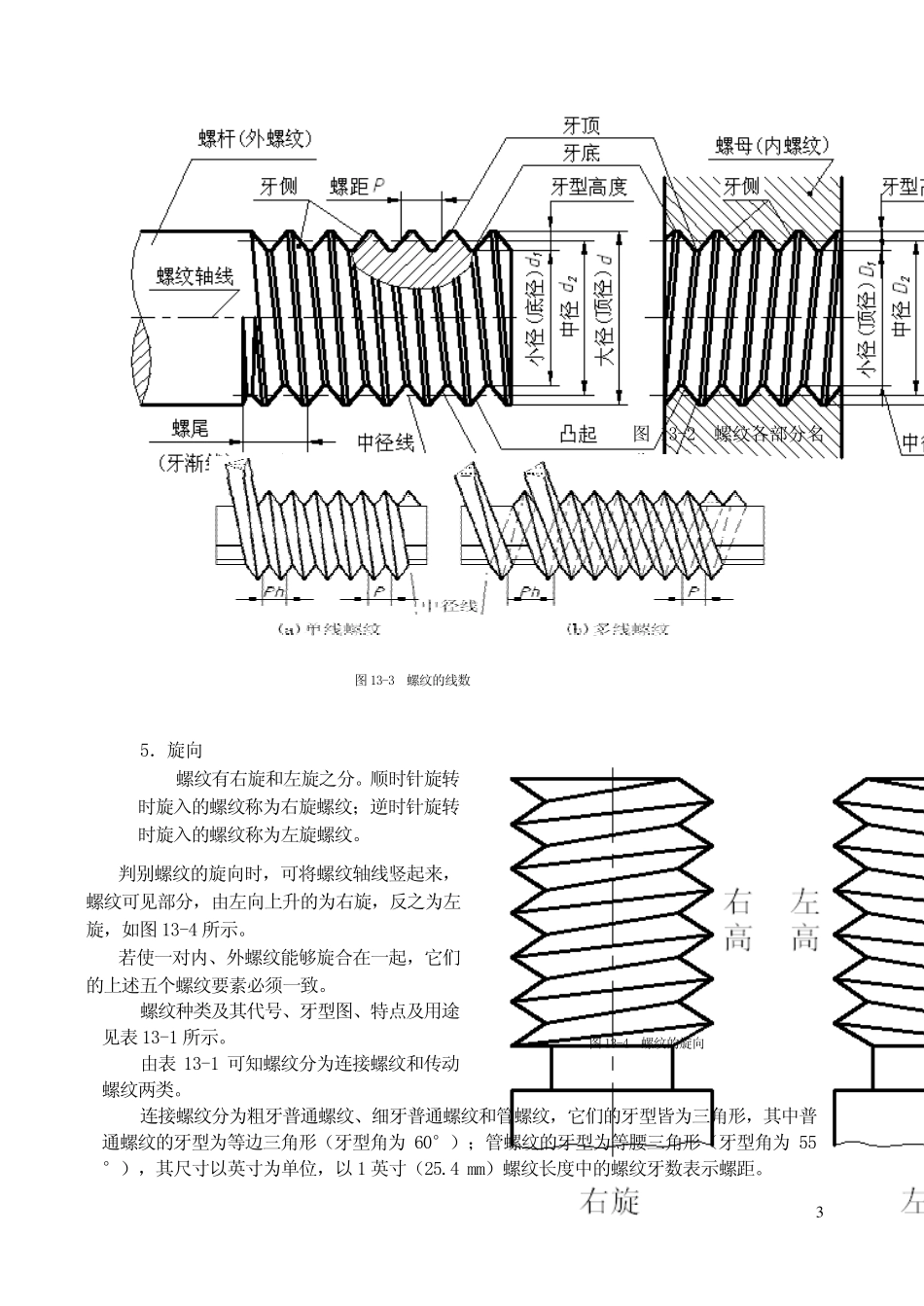

1 第十三章 标准件 在各种机器、仪表和电器设备中,经常有一些标准件。标准件是结构形状、尺寸和技术要求都标准化了的零件和部件,如螺栓、双头螺柱、螺钉、螺母、垫圈、键、销、滚动轴承等。一个国家的工业标准化程度的高低,反映着工业生产水平的高低。实现标准化能简化产品品种、规格、加速产品设计和生产的准备过程,提高产品质量,扩大产品零件、部件的互换性,降低产品成本。因此在国家标准《机械制图》中,对标准件的表示方法规定了一系列的画法、符号、代号和标记。遵守这些标准,可以提高设计绘图的速度和质量。 本章着重介绍螺纹及螺纹连接件的基本知识、画法和标记方法,并介绍一些其它常用的标准结构要素、标准零件和标准部件的有关标准。 §13-1 螺纹 一、螺纹的形成及各部分名称 一平面图形(如三角形、矩形、梯形等)绕一圆柱(圆锥)作螺旋运动,所形成的具有连续凸起和沟槽的圆柱(圆锥)螺旋体 ,在工业上 就 称 为 螺纹。凸起的顶 端 称 为 螺纹的牙 顶 ,沟槽的底 部称 为 螺纹的牙 底 。在外 表面上 形成的螺纹称 为 外 螺纹; 在内 表面上 形成的螺纹称为 内 螺纹。连接时 ,内 、外 螺纹是成对配 合 使 用的。 图 13-1 表示了加工螺纹的各种方法和手 工加工螺纹用的工具。 二、螺纹要素 1. 牙 型 在通 过螺纹轴线 的剖 面上 ,螺纹牙 齿 的轮 廓 形状称 为 螺纹的牙 型 ,常见 的有三角形、梯形、锯 齿 形等。 螺纹的用途 不 同 ,牙 型 就 不 同 ,螺纹的种类 也 不 一样 ,每 一种螺纹都有相 应 的螺纹种类代号,如表 13-1 所示。 2.公 称 直 径 公 称 直 径 (D、d)是代表螺纹尺寸的直 径 ,一般 指 螺纹大径 的基本尺寸,如图 13-2 所示(直 径 符号大写 用于 内 螺纹,小 写 用于 外 螺纹)。 (1)大径 (D、d): 与 外 螺纹牙 顶 或 内 螺纹牙 底 相 重合 的假 想 圆柱面的直 径 称 为 螺纹的大径 。 (2)小 径 (D1、d1): 与 外 螺纹牙 底 或 内 螺纹牙 顶 相 重合 的假 想 圆柱面的直 径 称 为 螺纹的小 径 。 (3)中径 (D2、d2): 当 假 想 圆柱的母线 通 过牙 型 上 沟槽和凸起宽 度相 等之 处 时 ,此假想 圆柱称 为 中径 圆柱,其母线 称 为 中径 线 ,其直 径 称 为 螺纹的中径 。 3.线数(n) 沿一条螺...
