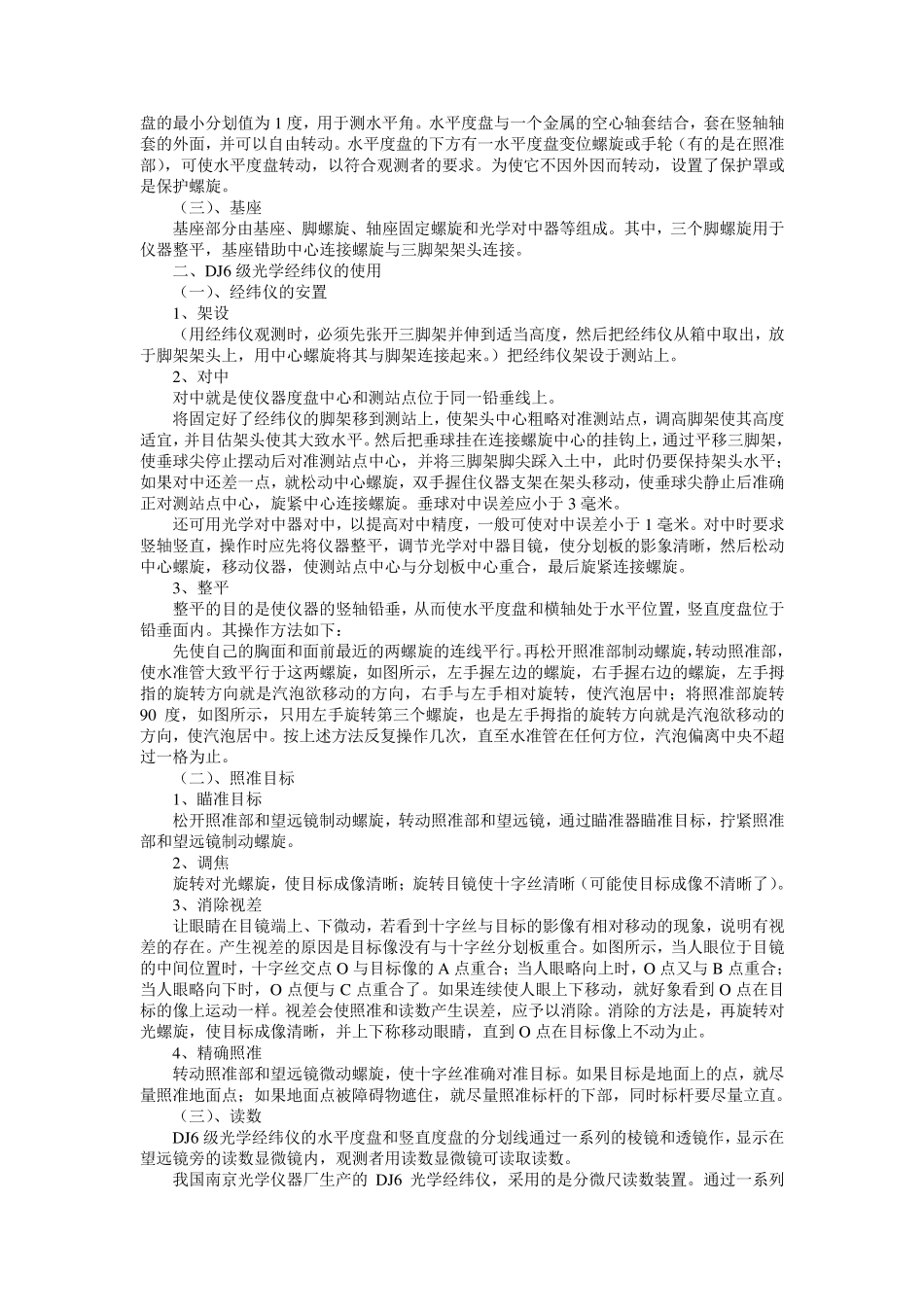

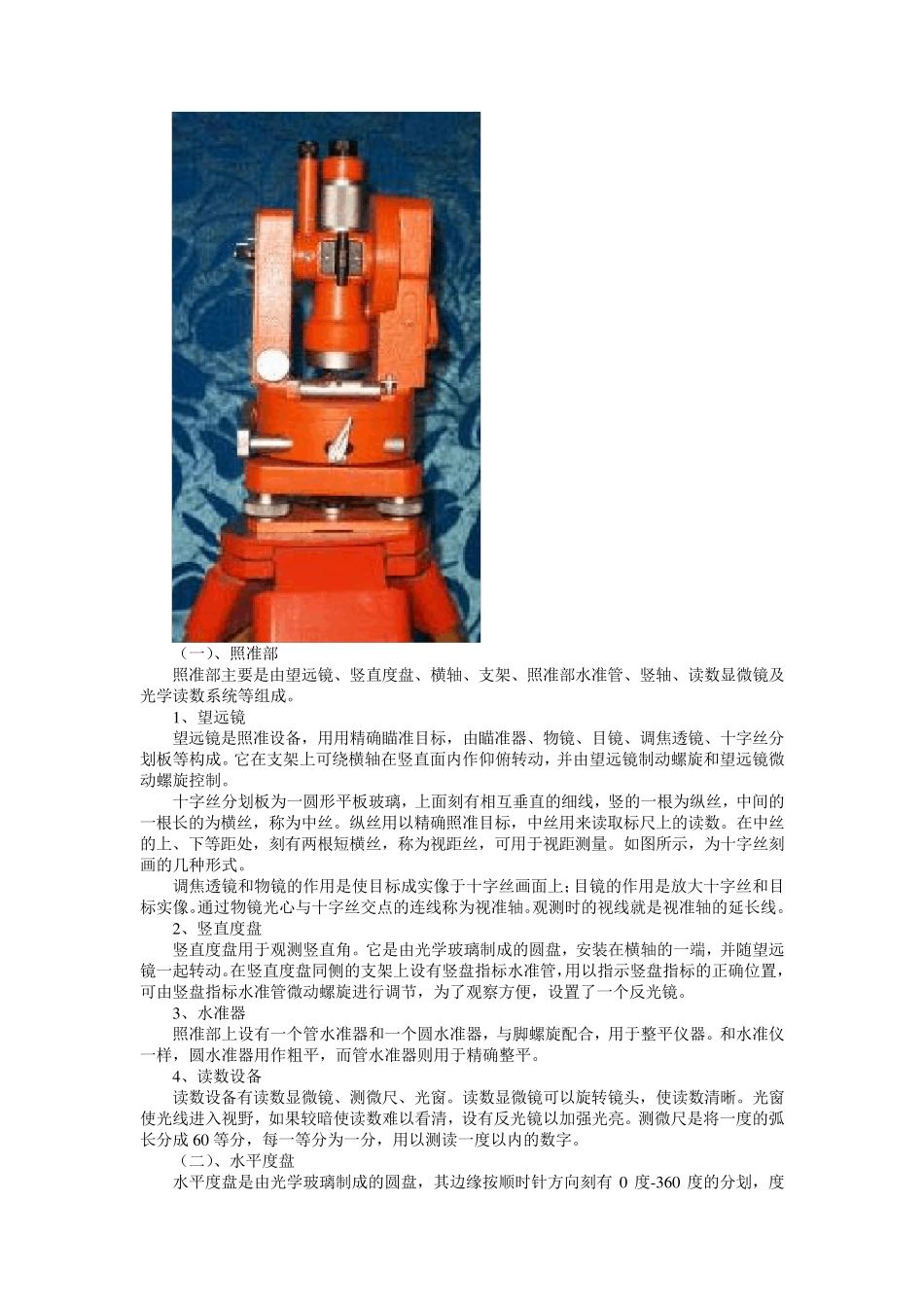

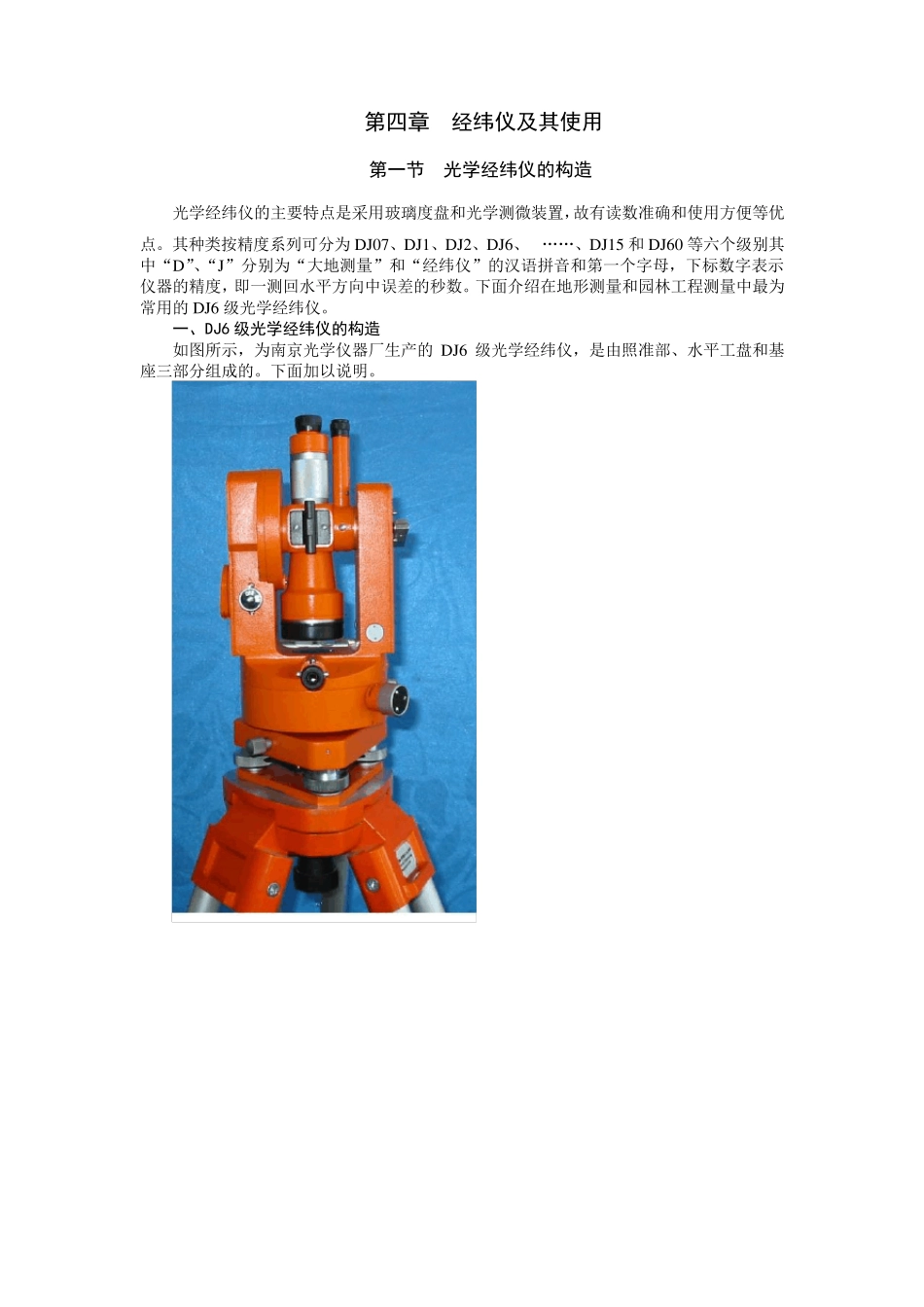

第四章 经纬仪及其使用 第一节 光学经纬仪的构造 光学经纬仪的主要特点是采用玻璃度盘和光学测微装置，故有读数准确和使用方便等优点。其种类按精度系列可分为DJ07、DJ1、DJ2、DJ6、……、DJ15 和DJ60 等六个级别其中“D”、“J”分别为“大地测量”和“经纬仪”的汉语拼音和第一个字母，下标数字表示仪器的精度，即一测回水平方向中误差的秒数。下面介绍在地形测量和园林工程测量中最为常用的DJ6 级光学经纬仪。 一、DJ6 级光学经纬仪的构造 如图所示，为南京光学仪器厂生产的DJ6 级光学经纬仪，是由照准部、水平工盘和基座三部分组成的。下面加以说明。 （一）、照准部 照准部主要是由望远镜、竖直度盘、横轴、支架、照准部水准管、竖轴、读数显微镜及光学读数系统等组成。 1 、望远镜 望远镜是照准设备，用用精确瞄准目标，由瞄准器、物镜、目镜、调焦透镜、十字丝分划板等构成。它在支架上可绕横轴在竖直面内作仰俯转动，并由望远镜制动螺旋和望远镜微动螺旋控制。 十字丝分划板为一圆形平板玻璃，上面刻有相互垂直的细线，竖的一根为纵丝，中间的一根长的为横丝，称为中丝。纵丝用以精确照准目标，中丝用来读取标尺上的读数。在中丝的上、下等距处，刻有两根短横丝，称为视距丝，可用于视距测量。如图所示，为十字丝刻画的几种形式。 调焦透镜和物镜的作用是使目标成实像于十字丝画面上；目镜的作用是放大十字丝和目标实像。通过物镜光心与十字丝交点的连线称为视准轴。观测时的视线就是视准轴的延长线。 2 、竖直度盘 竖直度盘用于观测竖直角。它是由光学玻璃制成的圆盘，安装在横轴的一端，并随望远镜一起转动。在竖直度盘同侧的支架上设有竖盘指标水准管，用以指示竖盘指标的正确位置，可由竖盘指标水准管微动螺旋进行调节，为了观察方便，设置了一个反光镜。 3 、水准器 照准部上设有一个管水准器和一个圆水准器，与脚螺旋配合，用于整平仪器。和水准仪一样，圆水准器用作粗平，而管水准器则用于精确整平。 4 、读数设备 读数设备有读数显微镜、测微尺、光窗。读数显微镜可以旋转镜头，使读数清晰。光窗使光线进入视野，如果较暗使读数难以看清，设有反光镜以加强光亮。测微尺是将一度的弧长分成 6 0 等分，每一等分为一分，用以测读一度以内的数字。 （二）、水平度盘 水平度盘是由光学玻璃制成的圆盘，其边缘按顺时针方向刻有 0 度-3 6 0 度的分划，度盘的最小分划值为1 度，用于测水平角。水平...
