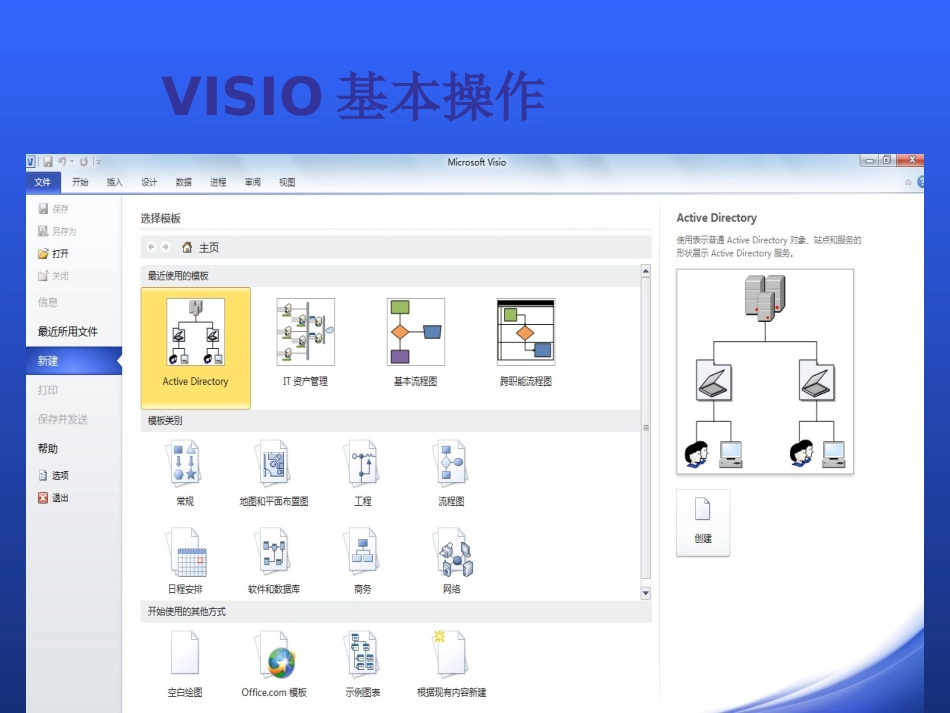

如何用VISIO画好拓扑图认识VISIO打开windows【开始】菜单,点击MicrosoftOffice文件夹,找到MicrosoftVisio2010,单击打开程序。VISIO基本操作VISIO基本操作•(1)Visio绘图环境•模具:指与模板相关联的图件(或称形状)的集合。利用模具可以迅速生成相应的图形。模具中包含了图件.•图件:指可以用来反复创建绘图的图。•模板:是一组模具和绘图页的设置信息,是针对某种特定的绘图任务或样板而组织起来的一系列主控图形的集合,利用模板可以方便地生成用户所需要的图形。•Visio窗口:参见下图VISIO基本操作菜单栏绘图页绘图窗口图件(也称形状)工具栏标题栏VISIO基本操作•打开模板:打开程序以后出现窗口,点击【文件】-【新建】,选择一个模板,点击【创建】。•打开模具:【开始】-【形状】-【更多形状】-打开所需要的模具。•文档模具:开始绘图时,Visio创建的特定于该绘图文件的模具。【文件】→【形状】→【更多形状】-显示文档模具(说明:可以通过修改文档模具上的主控形状,修改绘图文件中所有页上形状的所有实例。用户不能保存文档模具以用于其他绘图。)VISIO图形操作•(1)Visio绘制图形的两种方式•绘图工具栏:可以绘制正方形、长方形、圆、直线和曲线等图形。•使用模具:可以绘制各种各样的专业图形。VISIO图形操作•(2)图形的创建•在模具中选择要添加到页面上的图形。•用鼠标选取该图形,再把它拖拽到页面上适当的位置,然后放开鼠标即可。•(3)图形的移动•用鼠标拖拽图形,则可以将其移动到合适的位置上。•1)选中第一个图形后,按住Shift键,再选择其他的图形。•2)把鼠标移到其中的一个图形上,直到出现十字的箭头符号。•3)把它拖拽到新的位置再放开,所有被选择的图形会以相同的方向及间距移动到新的位置上。VISIO图形操作•(4)图形的删除•选中该图形,按“Delete”键即可删除该图形。•(5)调整图形大小•可以通过拖动形状的角、边或底部的手柄来调整形状的大小。•1)使用“指针”工具,单击“进程(圆形)”形状。•2)将“指针”工具放置在角选择手柄上方。指针将变成一个双向箭头,表示可以调整该形状的大小。•3)将选择手柄向里拖动可减小形状。VISIO图形操作•(6)图形格式修改•您可以更改形状(如矩形和圆)的以下格式设置:•1)填充颜色(形状内的颜色)•2)填充图案(形状内的图案)•3)图案颜色(构成图案的线条的颜色)•4)线条颜色和图案•5)线条粗细(线条的粗细)•6)填充透明度和线条透明度•若要改变填满图形的颜色,您只需将鼠标移到形状工具栏上的填满色彩图示旁,按下拉箭头,并选取颜色即可。或者选中图形,点击鼠标右键,•设定线条样式的方式与设定填满颜色的方式类似,而不同点在於:选择的是线条色彩图示,您可以利用相同的方法来改变线条的宽度、样式,以及线条的端点。VISIO文字操作•(1)Visio添加文字的两种方式•向图形添加文本:可以绘制正方形、长方形、圆、直线和曲线等图形。•添加独立的文本:可以绘制各种各样的专业图形。VISIO文字操作•(2)向图形添加文本•您可以向形状添加文本。只需单击某个形状然后键入文本;MicrosoftOfficeVisio会放大以便您可以看到所键入的文本。•1)向形状添加文本•单击绘图页上的形状,然后键入1。也可以单击工具中的【文本】,单击形状,然后开始键入。或者双击图形,开始键入。•单击绘图页的空白区域或按ESC键便可退出文本模式。•2)删除形状中的文本•双击形状,然后在文本突出显示后,按DELETE键。或者单击“文本”工具,单击该形状,突出显示想要删除的文本,然后按DELETE键。如果错误地删除了该形状,则单击“编辑”菜单上的“撤消”。VISIO文字操作•(3)添加独立的文本•还可以向绘图页添加与任何形状无关的文本,例如标题或列表。这种类型的文本称为独立文本或文本块。使用“文本”工具只单击并进行键入。•1)添加独立文本•单击“文本”工具。•单击页面顶部,然后键入123AB。•或在空白处,按住鼠标左键拖动,可出现文本框,然后键入文字。•2)删除独立文本•依次单击“指针”工具和文本,然后按DELETE键。•或选中文本之后,按DELETE键...
