筒仓计算说明书VIP免费

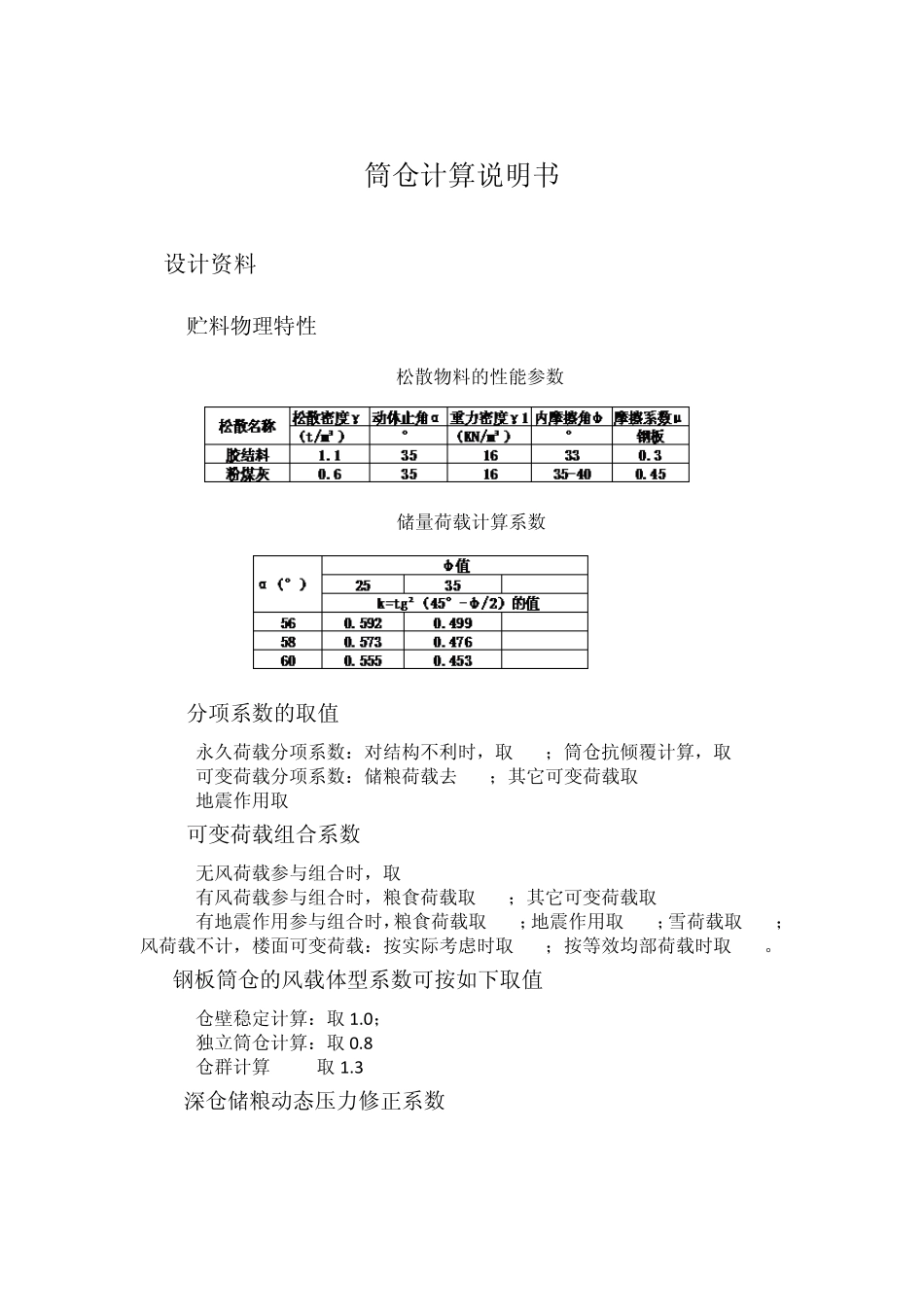

筒仓计算说明书_第1页
1/16
筒仓计算说明书_第2页
2/16
筒仓计算说明书_第3页
3/16
筒仓计算说明书 1.设计资料 1.1 贮料物理特性 松散物料的性能参数 储量荷载计算系数 1.2 分项系数的取值 1.2.1 永久荷载分项系数:对结构不利时,取1.2;筒仓抗倾覆计算,取0.9 1.2.2 可变荷载分项系数:储粮荷载去1.3;其它可变荷载取1.4 1.2.3 地震作用取1.3 1.3 可变荷载组合系数 1.3.1 无风荷载参与组合时,取1.0 1.3.2 有风荷载参与组合时,粮食荷载取1.0;其它可变荷载取0.6 1.3.3 有地震作用参与组合时,粮食荷载取0.9;地震作用取1.0;雪荷载取0.5; 风荷载不计,楼面可变荷载:按实际考虑时取1.0;按等效均部荷载时取0.6。 1.4 钢板筒仓的风载体型系数可按如下取值 1.4.1 仓壁稳定计算:取1.0; 1.4.2 独立筒仓计算:取0.8 1.4.3 仓群计算 取1.3 1.5 深仓储粮动态压力修正系数 深仓储粮动态压力修正系数 注:hn/dn>3时,表中Ch应乘以1.1 1.6 海伦的雪压和风压值 海伦的雪压和风压值 城市名 海拔高度 风压(KN/㎡) 雪压(KN/㎡) (m ) n=50年 n=50年 海伦 41 0.55 0.35 风压高度变化系数f 距地面高度m A B C 20 1.63 1.25 0.91 30 1.8 1.42 1.11 注:A类地面粗糙度系指近海海面,海岛,湖岸,及沙漠地区,B类指田野,乡村及 房屋比较稀疏的中小城镇和大城市郊区。C类指密集建筑群的大城市。 2.玉米 2.1 仓的容积和外形尺寸 图2.1 胶结料二维图 图2.2 仓壁厚为10mm的三 维 2.2 仓厚度的计算和检验 图2.3 圆锥漏斗内力计算示意图 3.粉煤灰 3.1仓的容积和外形尺寸 图3.1 粉煤灰二维图 图3.2 仓壁厚为10mm的三维图 3.2 仓厚度的计算和检验 图3.3圆锥漏斗内力计算示意图 4.计算总结 经过这次200t的筒仓设计,让我掌握了基本的筒仓外形尺寸计算、仓壁强度和稳定性的验算。但是由于仓上没有建筑,忽略了一些可变荷载作用于仓壁单位周长上的竖向压力,没有准确的计算出。在验算强度时,由于不知道加劲肋的尺寸,无法计算出加劲肋组合构建的截面强度计算。 验 算 人:肖极木 完成日期:2009.9.30 5.参考文献 1 . 国家粮食局. 粮食钢板筒仓. 北京:中华人民共和国建设部,2001 2 . JB/T4735—1997《钢制焊接常压容器》99页—123页 3 . 中国煤炭建设协会. 钢筋混凝土筒仓设计规范. 北京:新华书店北京发行,2004 54页—55页 4 . 陈宜通、盛春芳、陈润余. 混凝土机械. 北京:中国建材工业出版社,2002 50页—54页
