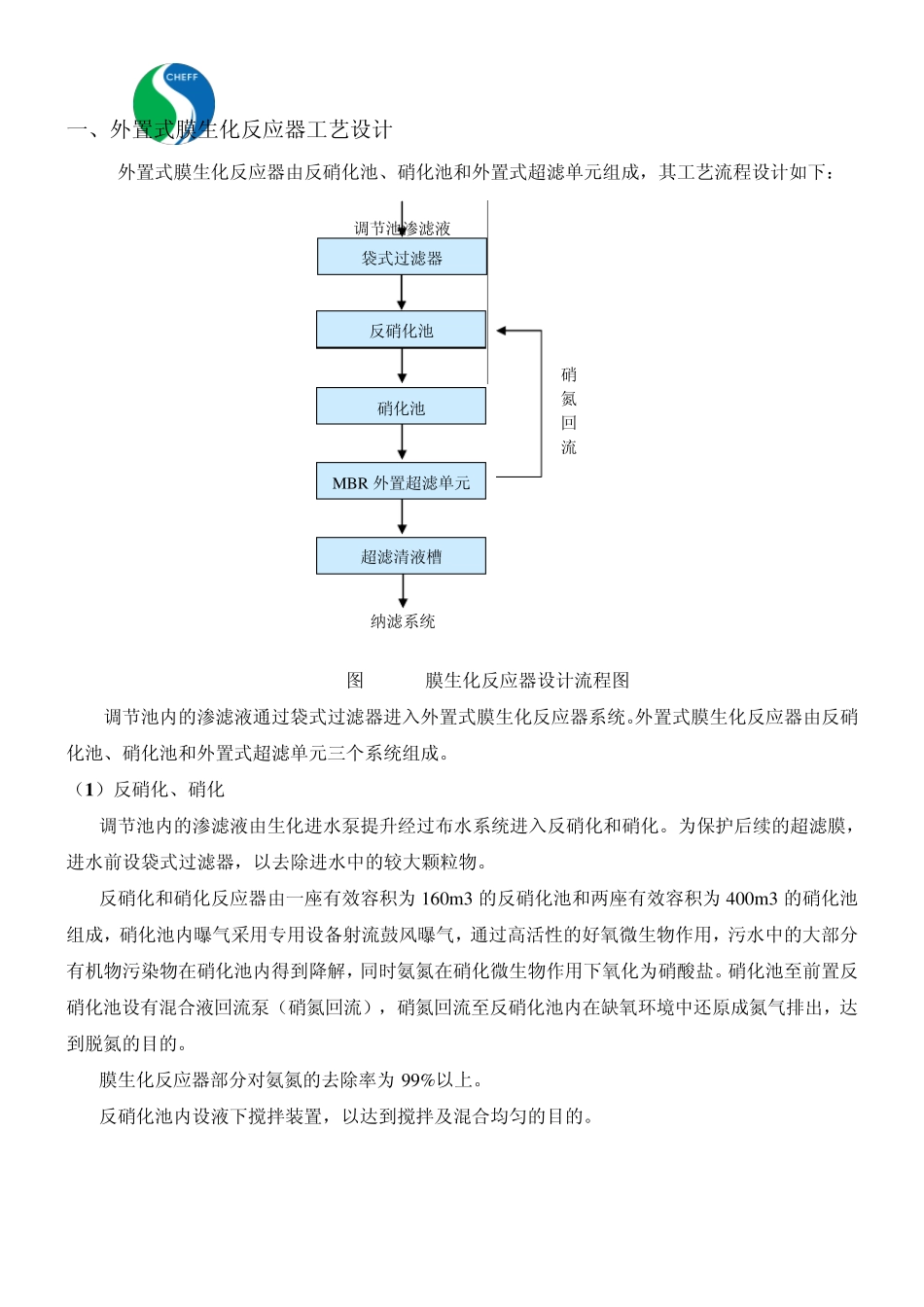

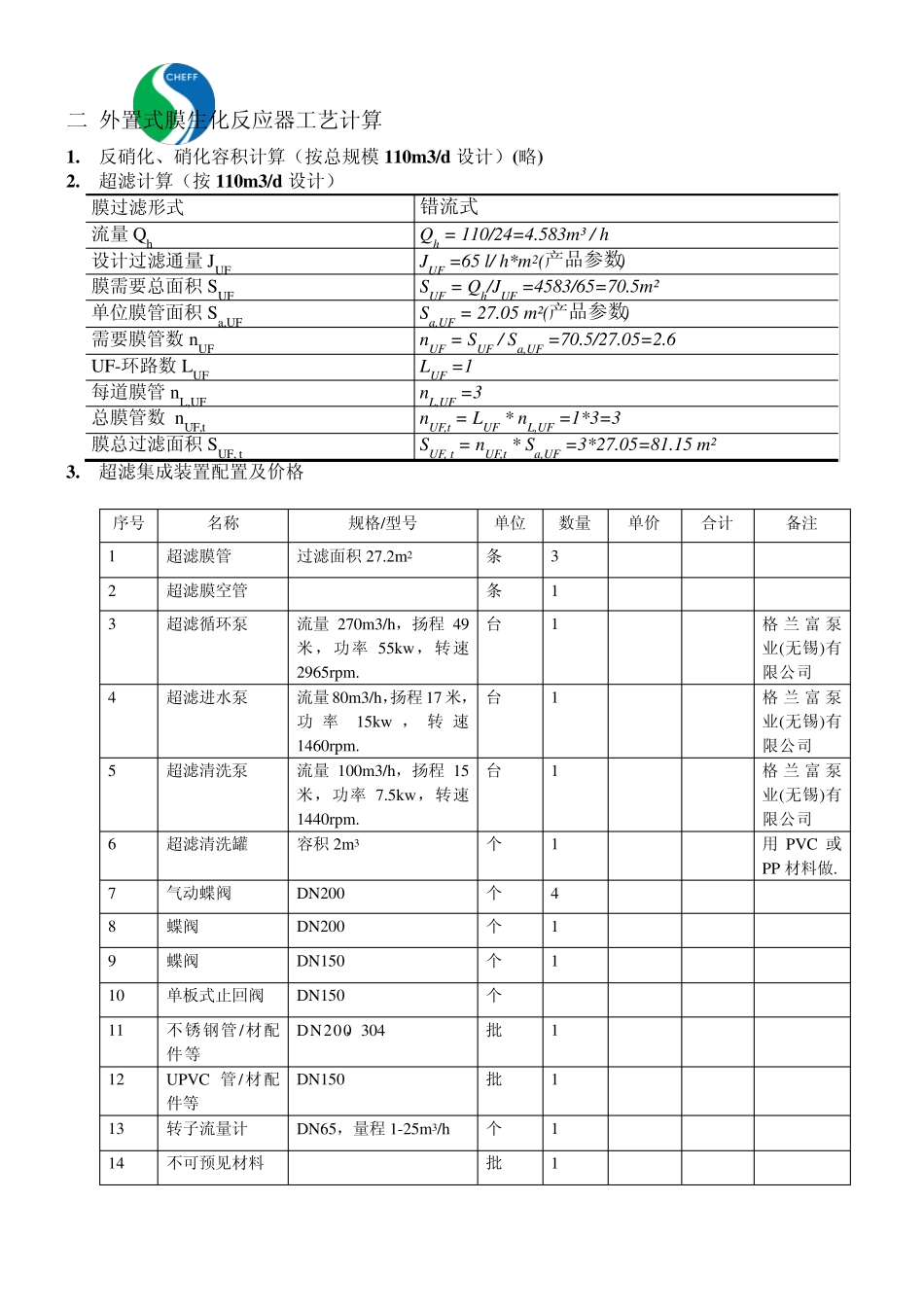

一、外置式膜生化反应器工艺设计 外置式膜生化反应器由反硝化池、硝化池和外置式超滤单元组成，其工艺流程设计如下： 图 3.2-2 膜生化反应器设计流程图 调节池内的渗滤液通过袋式过滤器进入外置式膜生化反应器系统。外置式膜生化反应器由反硝化池、硝化池和外置式超滤单元三个系统组成。 （1 ）反硝化、硝化 调节池内的渗滤液由生化进水泵提升经过布水系统进入反硝化和硝化。为保护后续的超滤膜，进水前设袋式过滤器，以去除进水中的较大颗粒物。 反硝化和硝化反应器由一座有效容积为 160m3 的反硝化池和两座有效容积为 400m3 的硝化池组成，硝化池内曝气采用专用设备射流鼓风曝气，通过高活性的好氧微生物作用，污水中的大部分有机物污染物在硝化池内得到降解，同时氨氮在硝化微生物作用下氧化为硝酸盐。硝化池至前置反硝化池设有混合液回流泵（硝氮回流），硝氮回流至反硝化池内在缺氧环境中还原成氮气排出，达到脱氮的目的。 膜生化反应器部分对氨氮的去除率为 99%以上。 反硝化池内设液下搅拌装置，以达到搅拌及混合均匀的目的。 纳滤系统 调节池渗滤液 袋式过滤器 反硝化池 硝化池 MBR 外置超滤单元 超滤清液槽 硝 氮 回 流 二 外置式膜生化反应器工艺计算 1. 反硝化、硝化容积计算（按总规模 110m 3/d 设计）(略) 2. 超滤计算（按 110m 3/d 设计） 膜过滤形式 错流式 流量 Qh Qh = 110/24=4.583m³ / h 设计过滤通量 JUF JUF =65 l/ h*m2(产品参数) 膜需要总面积 SUF SUF = Qh/JUF =4583/65=70.5m² 单位膜管面积 Sa,UF Sa,UF = 27.05 m²(产品参数) 需要膜管数 nUF nUF = SUF / Sa,UF =70.5/27.05=2.6 UF-环路数 LUF LUF =1 每道膜管 nL,UF nL,UF =3 总膜管数 nUF,t nUF,t = LUF * nL,UF =1*3=3 膜总过滤面积 SUF, t SUF, t = nUF,t * Sa,UF =3*27.05=81.15 m² 3. 超滤集成装置配置及价格 序号 名称 规格/型号 单位 数量 单价 合计 备注 1 超滤膜管 过滤面积 27.2m2 条 3 2 超滤膜空管 条 1 3 超滤循环泵 流量 270m3/h，扬程 49米，功率 55kw ，转速2965rpm. 台 1 格 兰 富 泵业(无锡)有限公司 4 超滤进水泵 流量 80m3/h，扬程 17 米，功 率15kw， 转 速1460rpm. 台 1 格 兰 富 泵业(无锡)有限公司 5 超滤清洗泵 流量 100m3/h，扬程 15米，功率 7.5kw ，转速1440rpm. 台...
