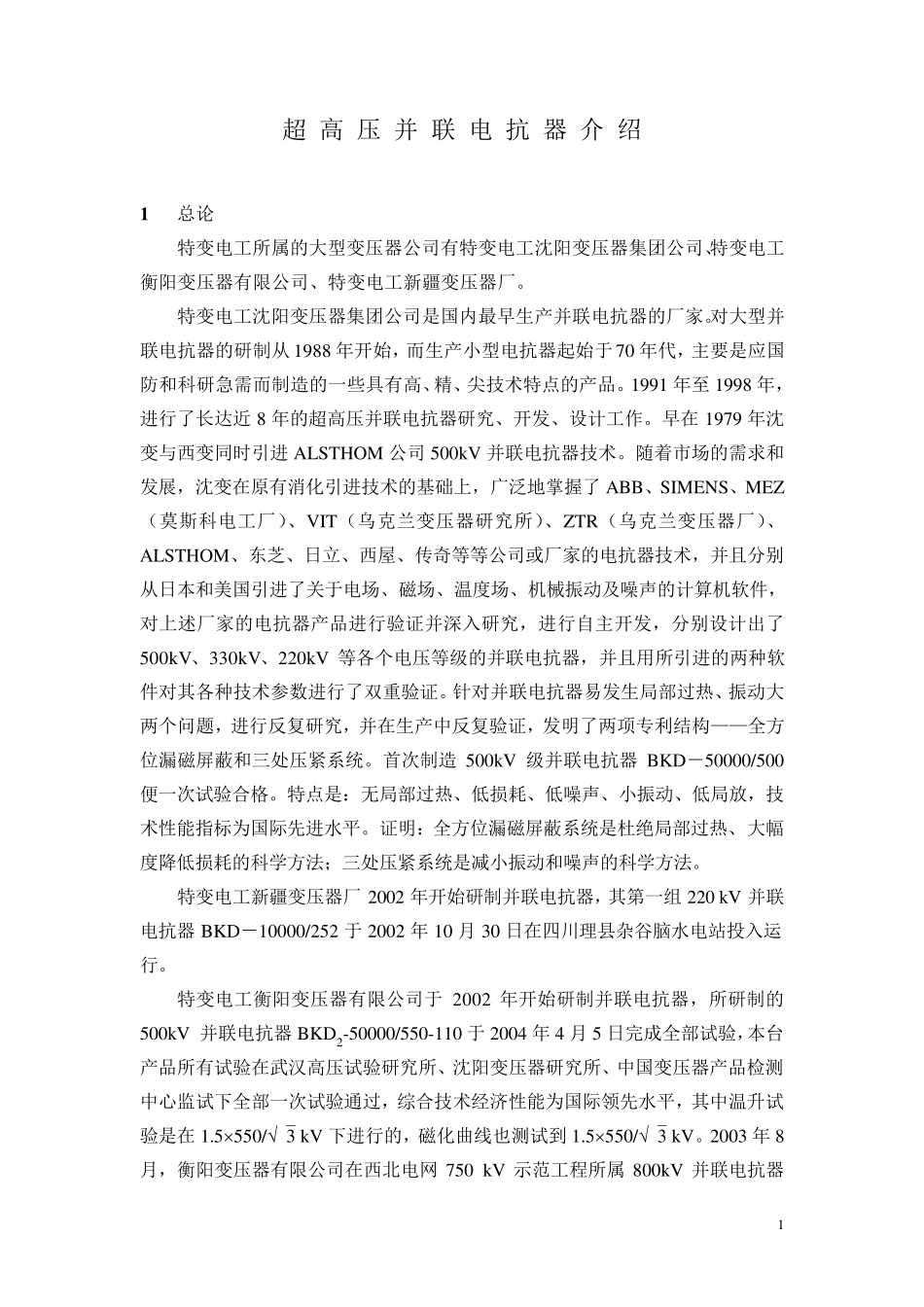

1 超 高 压 并 联 电 抗 器 介 绍 1 总论 特变电工所属的大型变压器公司有特变电工沈阳变压器集团公司、特变电工衡阳变压器有限公司、特变电工新疆变压器厂。 特变电工沈阳变压器集团公司是国内最早生产并联电抗器的厂家。对大型并联电抗器的研制从 1988 年开始,而生产小型电抗器起始于 70 年代,主要是应国防和科研急需而制造的一些具有高、精、尖技术特点的产品。1991 年至 1998 年,进行了长达近 8 年的超高压并联电抗器研究、开发、设计工作。早在 1979 年沈变与西变同时引进 ALSTHOM 公司 500kV 并联电抗器技术。随着市场的需求和发展,沈变在原有消化引进技术的基础上,广泛地掌握了 ABB、SIMENS、MEZ(莫斯科电工厂)、VIT(乌克兰变压器研究所)、ZTR(乌克兰变压器厂)、ALSTHOM、东芝、日立、西屋、传奇等等公司或厂家的电抗器技术,并且分别从日本和美国引进了关于电场、磁场、温度场、机械振动及噪声的计算机软件,对上述厂家的电抗器产品进行验证并深入研究,进行自主开发,分别设计出了500kV、330kV、220kV 等各个电压等级的并联电抗器,并且用所引进的两种软件对其各种技术参数进行了双重验证。针对并联电抗器易发生局部过热、振动大两个问题,进行反复研究,并在生产中反复验证,发明了两项专利结构——全方位漏磁屏蔽和三处压紧系统。首次制造 500kV 级并联电抗器 BKD-50000/500便一次试验合格。特点是:无局部过热、低损耗、低噪声、小振动、低局放,技术性能指标为国际先进水平。证明:全方位漏磁屏蔽系统是杜绝局部过热、大幅度降低损耗的科学方法;三处压紧系统是减小振动和噪声的科学方法。 特变电工新疆变压器厂 2002 年开始研制并联电抗器,其第一组 220 kV 并联电抗器 BKD-10000/252 于 2002 年 10 月 30 日在四川理县杂谷脑水电站投入运行。 特变电工衡阳变压器有限公司于 2002 年开始研制并联电抗器,所研制的500kV 并联电抗器 BKD2-50000/550-110 于 2004 年 4 月 5 日完成全部试验,本台产品所有试验在武汉高压试验研究所、沈阳变压器研究所、中国变压器产品检测中心监试下全部一次试验通过,综合技术经济性能为国际领先水平,其中温升试验是在 1.5550/3 kV 下进行的,磁化曲线也测试到 1.5550/3 kV。2003 年 8月,衡阳变压器有限公司在西北电网 750 kV 示范工程所属 800kV 并联电抗器 2 BKD-100000/800-110 招标中中标...
