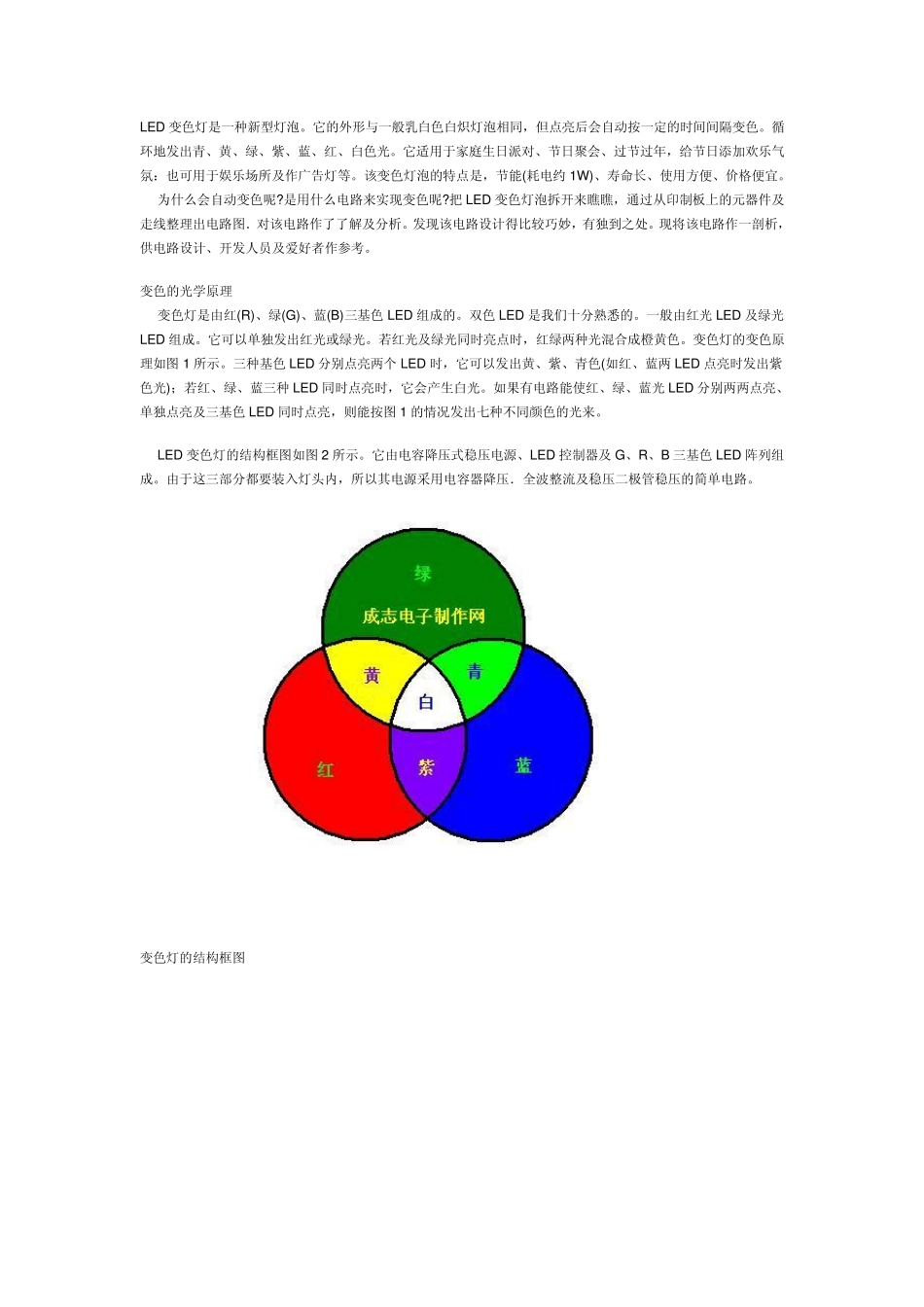

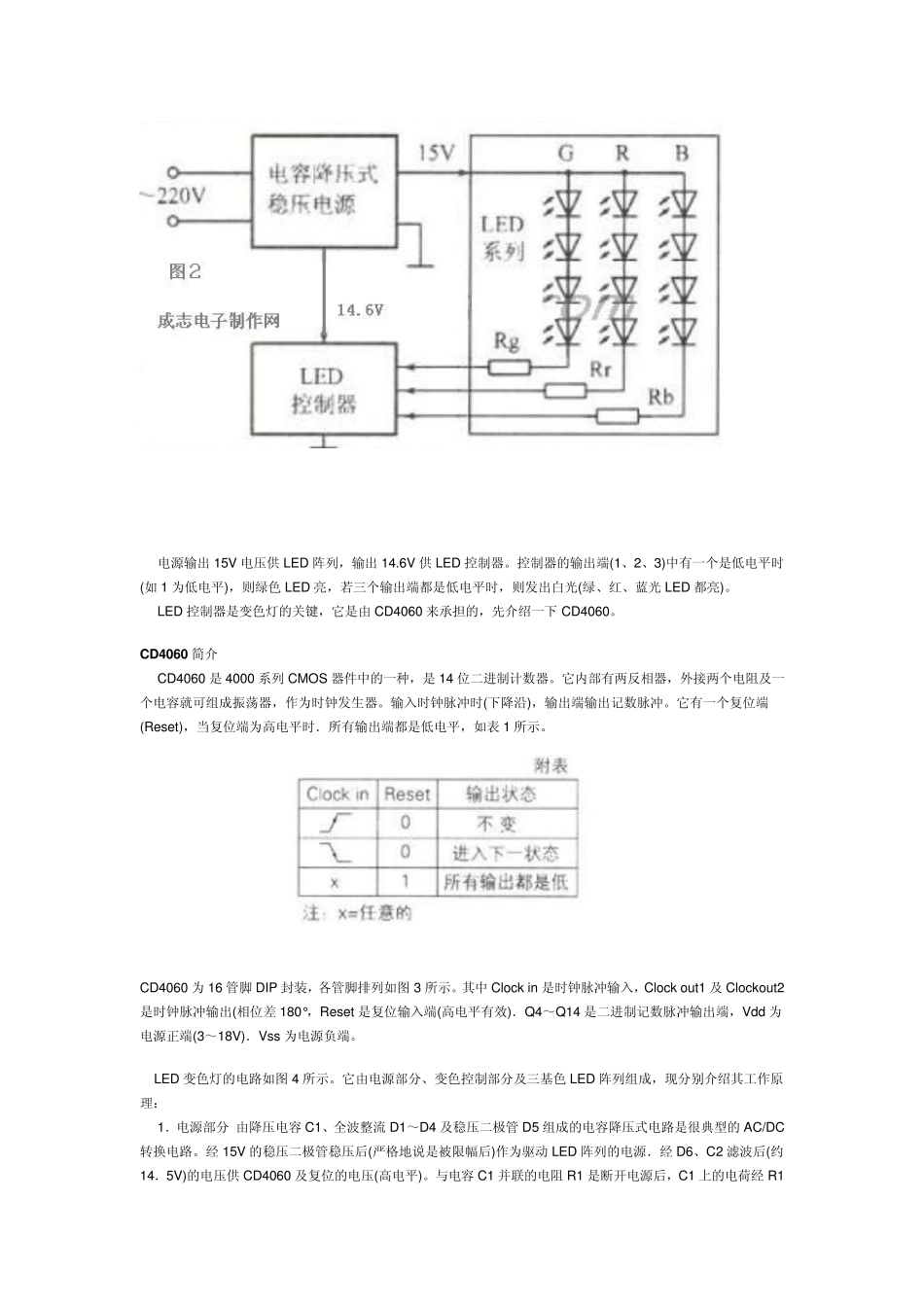

LED 变色灯是一种新型灯泡。它的外形与一般乳白色白炽灯泡相同，但点亮后会自动按一定的时间间隔变色。循环地发出青、黄、绿、紫、蓝、红、白色光。它适用于家庭生日派对、节日聚会、过节过年，给节日添加欢乐气氛：也可用于娱乐场所及作广告灯等。该变色灯泡的特点是，节能(耗电约 1W )、寿命长、使用方便、价格便宜。 为什么会自动变色呢?是用什么电路来实现变色昵?把 LED 变色灯泡拆开来瞧瞧，通过从印制板上的元器件及走线整理出电路图．对该电路作了了解及分析。发现该电路设计得比较巧妙，有独到之处。现将该电路作一剖析，供电路设计、开发人员及爱好者作参考。 变色的光学原理 变色灯是由红(R)、绿(G)、蓝(B)三基色LED 组成的。双色LED 是我们十分熟悉的。一般由红光 LED 及绿光LED 组成。它可以单独发出红光或绿光。若红光及绿光同时亮点时，红绿两种光混合成橙黄色。变色灯的变色原理如图 1 所示。三种基色LED 分别点亮两个 LED 时，它可以发出黄、紫、青色(如红、蓝两 LED 点亮时发出紫色光)；若红、绿、蓝三种LED 同时点亮时，它会产生白光。如果有电路能使红、绿、蓝光 LED 分别两两点亮、单独点亮及三基色LED 同时点亮，则能按图 1 的情况发出七种不同颜色的光来。 LED 变色灯的结构框图如图 2 所示。它由电容降压式稳压电源、LED 控制器及 G、R、B 三基色LED 阵列组成。由于这三部分都要装入灯头内，所以其电源采用电容器降压．全波整流及稳压二极管稳压的简单电路。 变色灯的结构框图 电源输出15V 电压供LED 阵列，输出14.6V 供LED 控制器。控制器的输出端(1、2、3)中有一个是低电平时(如 1 为低电平)，则绿色 LED 亮，若三个输出端都是低电平时，则发出白光(绿、红、蓝光 LED 都亮)。 LED 控制器是变色灯的关键，它是由 CD4060 来承担的，先介绍一下 CD4060。 C D 4060 简介 CD4060 是 4000 系列CMOS 器件中的一种，是 14 位二进制计数器。它内部有两反相器，外接两个电阻及一个电容就可组成振荡器，作为时钟发生器。输入时钟脉冲时(下降沿)，输出端输出记数脉冲。它有一个复位端(Reset)，当复位端为高电平时．所有输出端都是低电平，如表 1 所示。 CD4060 为 16 管脚 DIP 封装，各管脚排列如图 3 所示。其中 Clock in 是时钟脉冲输入，Clock out1 及 Clockout2是时钟脉冲输出(相位差 180°，Reset 是复位输入端(高电平有效)．Q4～Q14 是二进...
