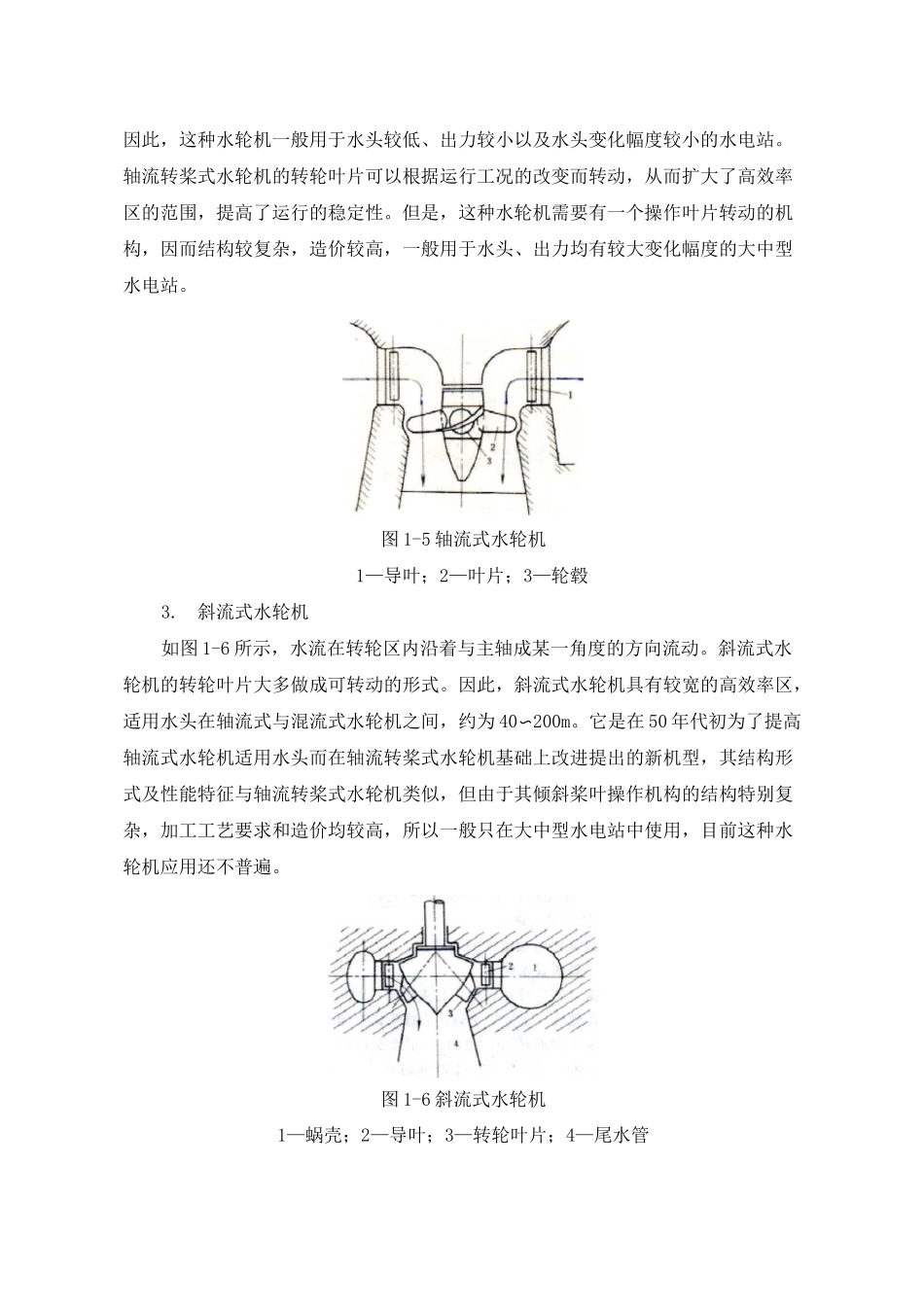

水轮机的主要类型及适用水头水轮机是将水能转换成旋转机械能的一种水力原动机。根据转轮转换水流能量方式的不同，水轮机分成两大类：反击式水轮机和冲击式水轮机。反击式水轮机包括混流式、轴流式、斜流式和贯流式水轮机；冲击式水轮机分为水斗式、斜击式和双击式水轮机。一、反击式水轮机反击式水轮机转轮区内的水流在通过转轮叶片流道时，始终是连续充满整个转轮的有压流动，并在转轮空间曲面型叶片的约束下，连续不断地改变流速的大小和方向，从而对转轮叶片产生一个反作用力，驱动转轮旋转。当水流通过水轮机后，其动能和势能大部分被转换成转轮的旋转机械能。1.混流式水轮机如图 1-4 所示，水流从四周沿径向进入转轮，然后近似以轴向流出转轮。混流式水轮机应用水头范围较广，约为 20〜700m，结构简单，运行稳定且效率高，是应用最广泛的一种水轮机。图 1-4 混流式水轮机1—主轴；2—叶片；3—导叶2.轴流式水轮机如图 1-5 所示，水流在导叶与转轮之间由径向流动转变为轴向流动，而在转轮区内水流保持轴向流动，轴流式水轮机的应用水头约为 3〜80m。轴流式水轮机在中低水头、大流量水电站中得到了广泛应用。根据其转轮叶片在运行中能否转动，又可分为轴流定桨式和轴流转桨式水轮机两种。轴流定桨式水轮机的转轮叶片是固定不动的，因而结构简单、造价较低，但它在偏离设计工况运行时效率会急剧下降，因此，这种水轮机一般用于水头较低、出力较小以及水头变化幅度较小的水电站。轴流转桨式水轮机的转轮叶片可以根据运行工况的改变而转动，从而扩大了高效率区的范围，提高了运行的稳定性。但是，这种水轮机需要有一个操作叶片转动的机构，因而结构较复杂，造价较高，一般用于水头、出力均有较大变化幅度的大中型水电站。图 1-5 轴流式水轮机1—导叶；2—叶片；3—轮毂3.斜流式水轮机如图 1-6 所示，水流在转轮区内沿着与主轴成某一角度的方向流动。斜流式水轮机的转轮叶片大多做成可转动的形式。因此，斜流式水轮机具有较宽的高效率区，适用水头在轴流式与混流式水轮机之间，约为 40〜200m。它是在 50 年代初为了提高轴流式水轮机适用水头而在轴流转桨式水轮机基础上改进提出的新机型，其结构形式及性能特征与轴流转桨式水轮机类似，但由于其倾斜桨叶操作机构的结构特别复杂，加工工艺要求和造价均较高，所以一般只在大中型水电站中使用，目前这种水轮机应用还不普遍。图 1-6 斜流式水轮机1—蜗壳；2—导叶；3—转轮叶片；4—尾...
