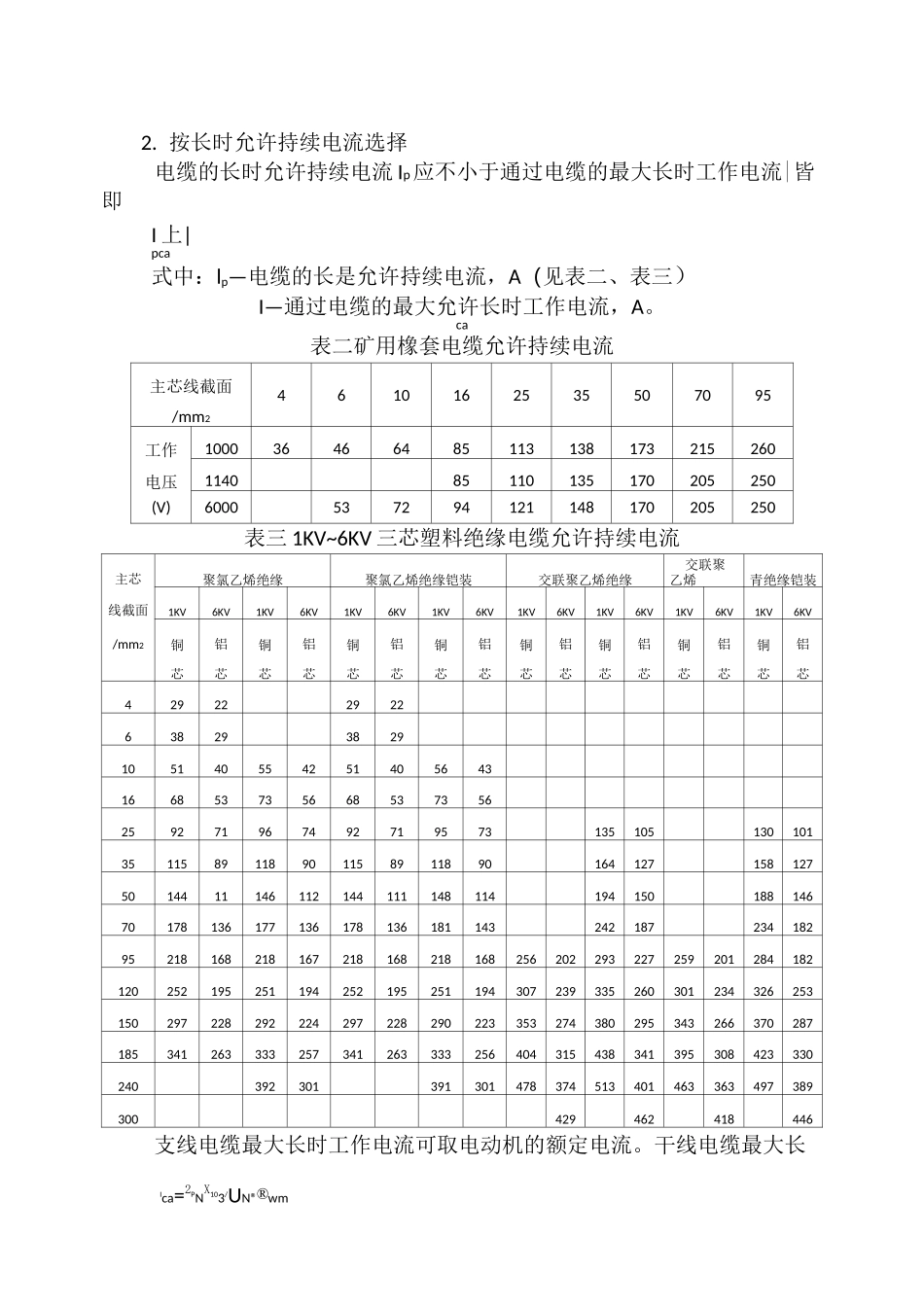

低压电缆的选择低压电压又分为支线和干线两种。支线是指启动器到电动机的电缆，向单台电动机供电；干线是指分路开关到启动器的电缆，向多台电动机供电。低压电缆的选择就是确定各低压电缆的型号、芯线数、长度和截面等。一、低压电缆型号、芯数和长度的确定1. 低压电缆型号的选择2. 确定电缆的芯线数目3. 确定电缆长度二、低压电缆主芯线截面的选择低压电缆主芯线截面必须满足以下几个条件：1) 正常工作时，电缆芯线的实际温度应不超过电缆的长时允许温度，所以应保证流过电缆的最大长时工作电流不得超过其允许持续电流；2) 正常工作时，应保证供电网所有电动机的端电压在额定电压的 95%~105%范围内，个别特别远的电动机端电压允许偏移 8%~10%；3) 距离远、功率大的电动机在重载情况下应保证能正常启动，并保证其启动器有足够的吸持电压。4) 所选电缆截面必须满足机械强度的要求。在按上述条件选择低压电缆主芯线的截面时，支线电缆一般按机械强度的最小截面初选，按允许持续电流校验后，即可确定下来。选择干线电缆主芯线时，如干线电缆不长，应先按电缆的允许持续电流初选；当干线电缆较长时，应按正常时的允许电压损失初选。然后再按其他条件校验。具体选择方法如下：1. 按机械强度选择根据不同的机械设备，选择电缆的截面不小于橡套电缆满足机械强度要求的最小截面，见下表一。表一橡套电缆满足机械强度的最小截面用电设备名称最小截面/mm2用电设备名称最小截面/mm2米煤机组35~50调度绞车4~6可弯曲输送机16~35局部通风机4~6般输送机10~25煤电钻4~6回柱绞车16~25照明设备~4装岩机16~25Ica=2PNX103/UN®®wm2. 按长时允许持续电流选择电缆的长时允许持续电流 Ip应不小于通过电缆的最大长时工作电流|皆即I 上|pca式中：lp—电缆的长是允许持续电流，A（见表二、表三）I—通过电缆的最大允许长时工作电流，A。ca表二矿用橡套电缆允许持续电流主芯线截面/mm24610162535507095工作100036466485113138173215260电压114085110135170205250(V)6000537294121148170205250表三 1KV~6KV 三芯塑料绝缘电缆允许持续电流主芯线截面/mm2聚氯乙烯绝缘聚氯乙烯绝缘铠装交联聚乙烯绝缘交联聚乙烯青绝缘铠装1KV6KV1KV6KV1KV6KV1KV6KV1KV6KV1KV6KV1KV6KV1KV6KV铜芯铝芯铜芯铝芯铜芯铝芯铜芯铝芯铜芯铝芯铜芯铝芯铜芯铝芯铜芯铝芯42922292263829382910514055425140564316685373566853735625927196749271957313510513010135115891189011589118901641271...
