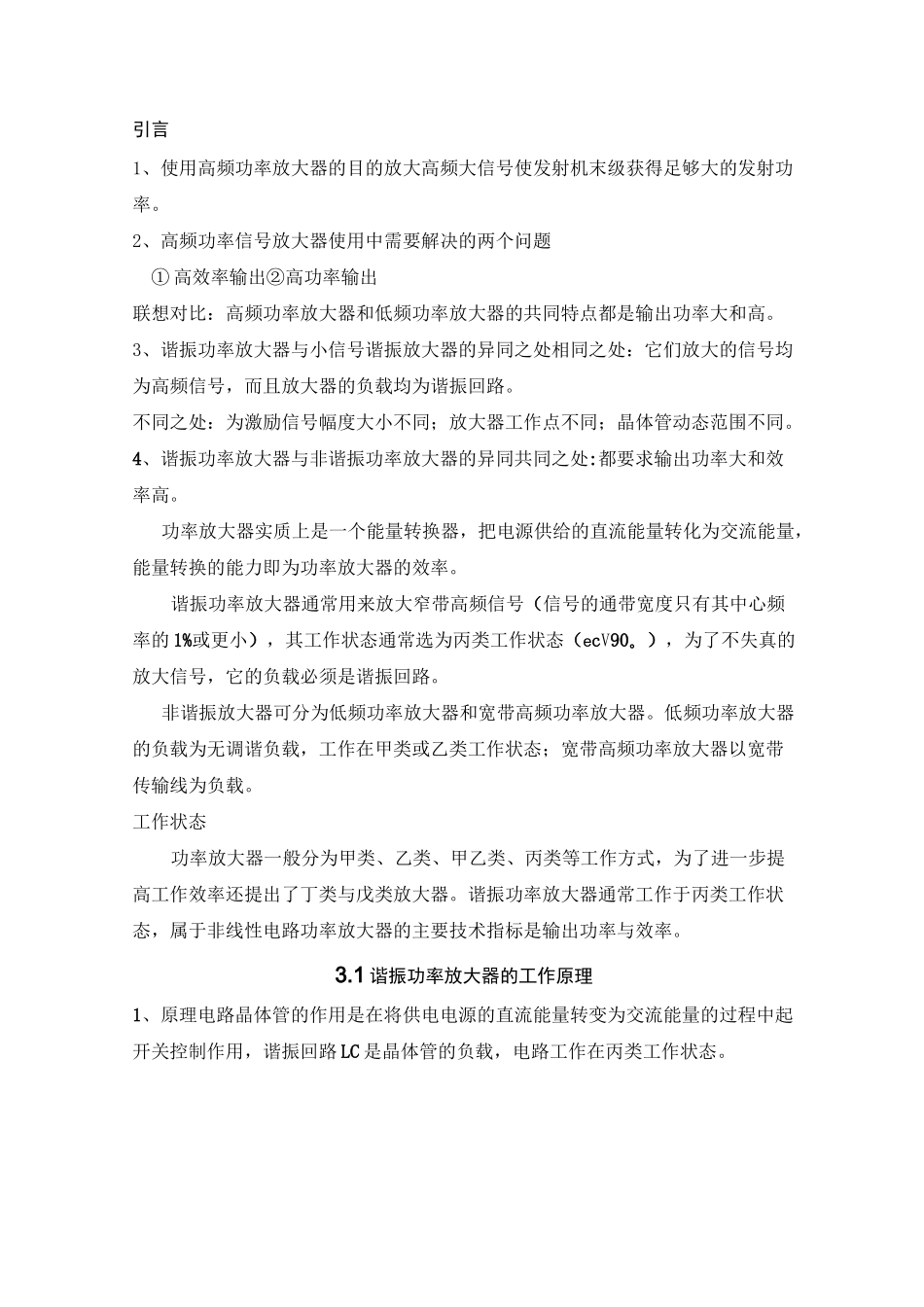

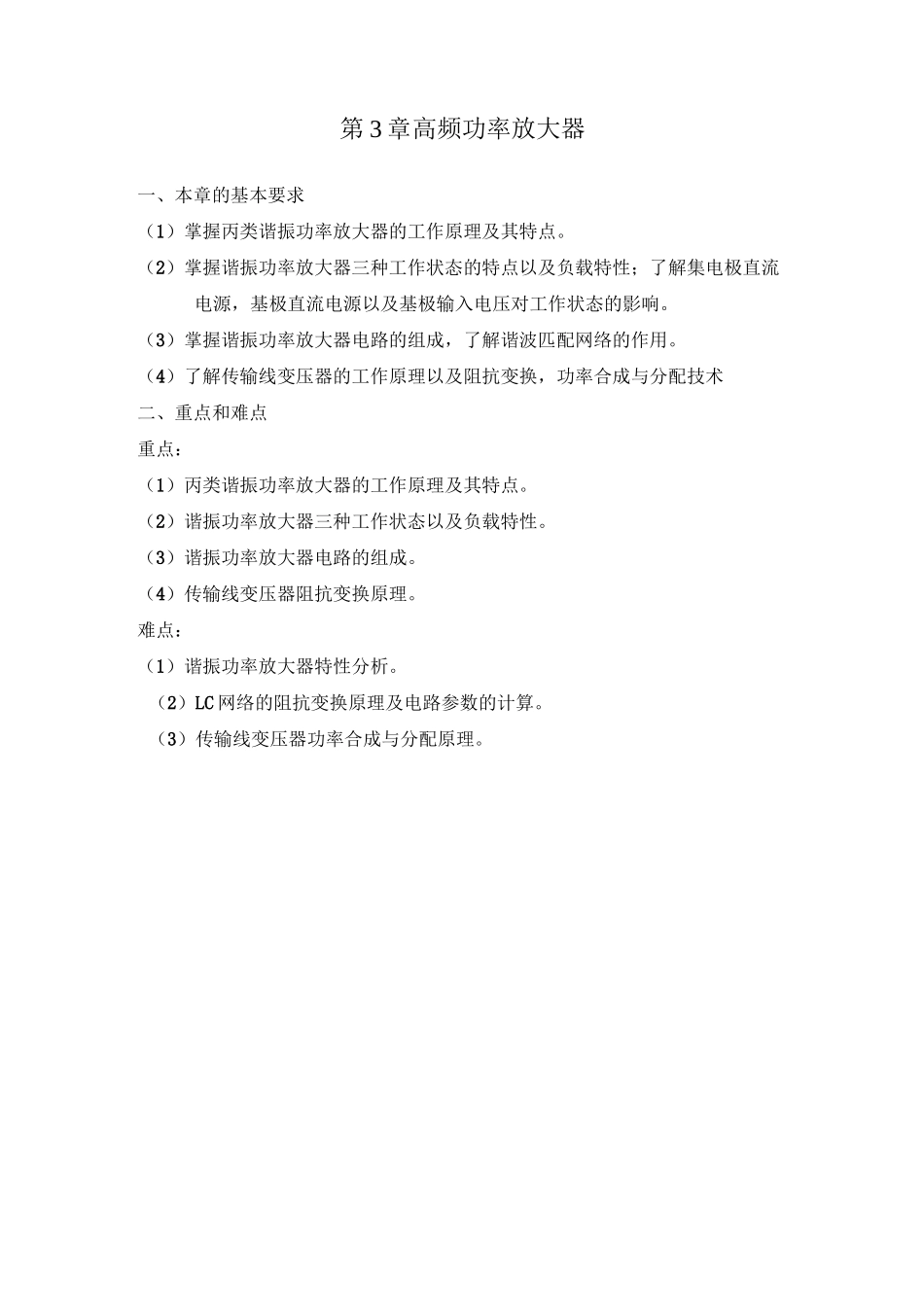

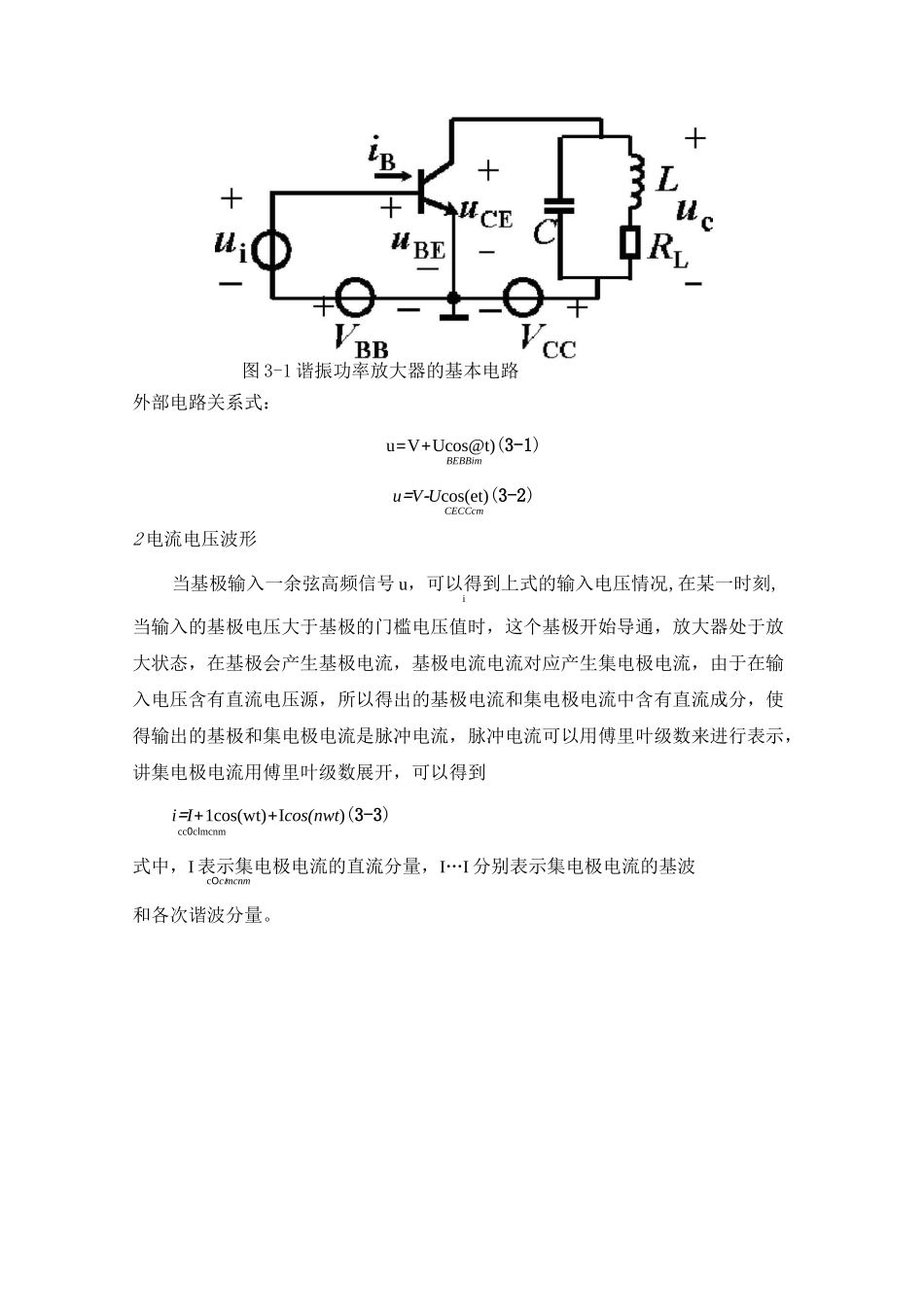

第 3 章高频功率放大器一、本章的基本要求(1)掌握丙类谐振功率放大器的工作原理及其特点。(2)掌握谐振功率放大器三种工作状态的特点以及负载特性;了解集电极直流电源,基极直流电源以及基极输入电压对工作状态的影响。(3)掌握谐振功率放大器电路的组成,了解谐波匹配网络的作用。(4)了解传输线变压器的工作原理以及阻抗变换,功率合成与分配技术二、重点和难点重点:(1)丙类谐振功率放大器的工作原理及其特点。(2)谐振功率放大器三种工作状态以及负载特性。(3)谐振功率放大器电路的组成。(4)传输线变压器阻抗变换原理。难点:(1)谐振功率放大器特性分析。(2)LC 网络的阻抗变换原理及电路参数的计算。(3)传输线变压器功率合成与分配原理。引言1、使用高频功率放大器的目的放大高频大信号使发射机末级获得足够大的发射功率。2、高频功率信号放大器使用中需要解决的两个问题① 高效率输出②高功率输出联想对比:高频功率放大器和低频功率放大器的共同特点都是输出功率大和高。3、谐振功率放大器与小信号谐振放大器的异同之处相同之处:它们放大的信号均为高频信号,而且放大器的负载均为谐振回路。不同之处:为激励信号幅度大小不同;放大器工作点不同;晶体管动态范围不同。4、谐振功率放大器与非谐振功率放大器的异同共同之处:都要求输出功率大和效率高。功率放大器实质上是一个能量转换器,把电源供给的直流能量转化为交流能量,能量转换的能力即为功率放大器的效率。谐振功率放大器通常用来放大窄带高频信号(信号的通带宽度只有其中心频率的 1%或更小),其工作状态通常选为丙类工作状态(ecV90。),为了不失真的放大信号,它的负载必须是谐振回路。非谐振放大器可分为低频功率放大器和宽带高频功率放大器。低频功率放大器的负载为无调谐负载,工作在甲类或乙类工作状态;宽带高频功率放大器以宽带传输线为负载。工作状态功率放大器一般分为甲类、乙类、甲乙类、丙类等工作方式,为了进一步提高工作效率还提出了丁类与戊类放大器。谐振功率放大器通常工作于丙类工作状态,属于非线性电路功率放大器的主要技术指标是输出功率与效率。3.1 谐振功率放大器的工作原理1、原理电路晶体管的作用是在将供电电源的直流能量转变为交流能量的过程中起开关控制作用,谐振回路 LC 是晶体管的负载,电路工作在丙类工作状态。图 3-1 谐振功率放大器的基本电路外部电路关系式:u=V+Ucos@t)(3-1)BEBBimu=V-Ucos(et)(3-2)CECCcm2...
