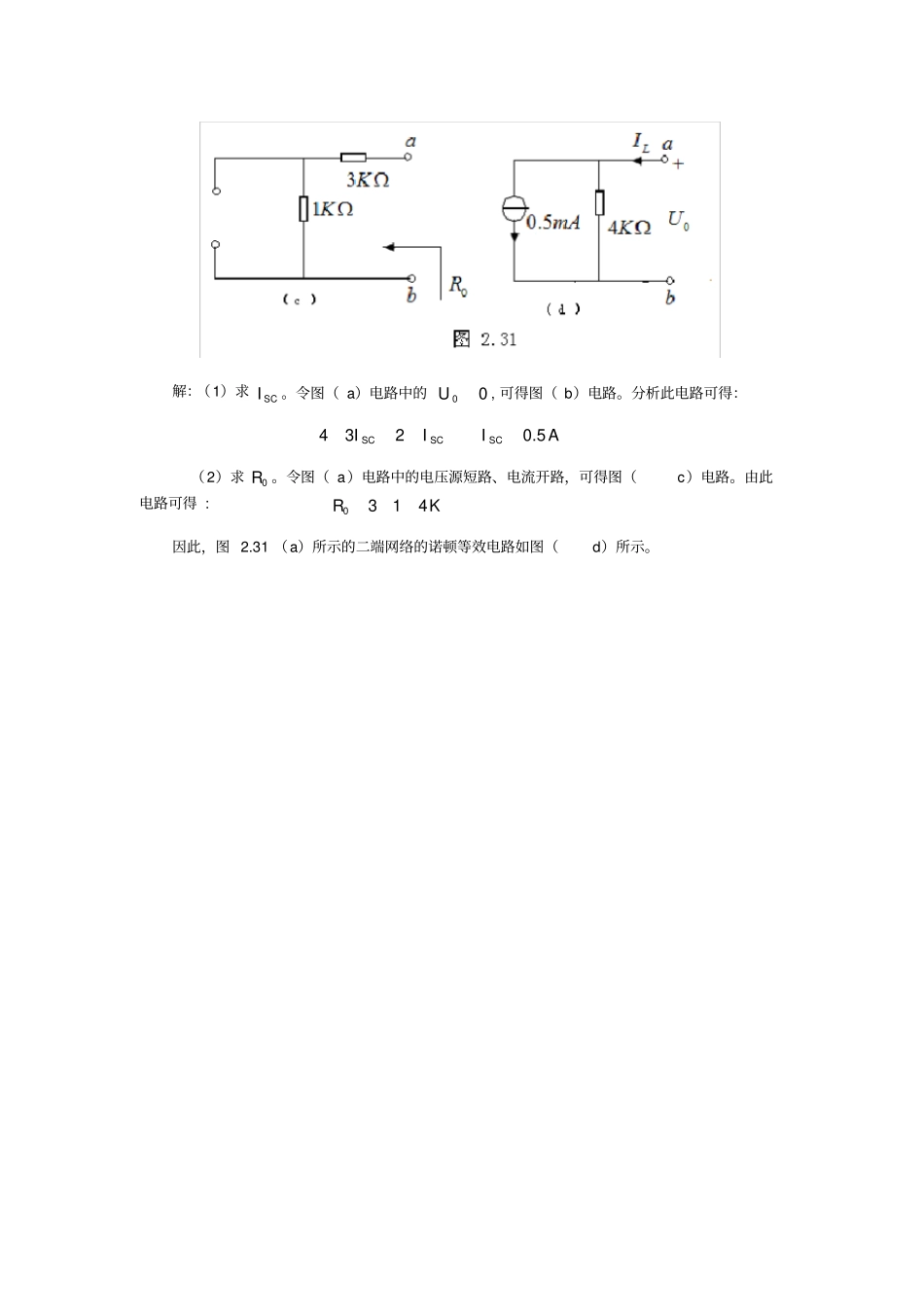

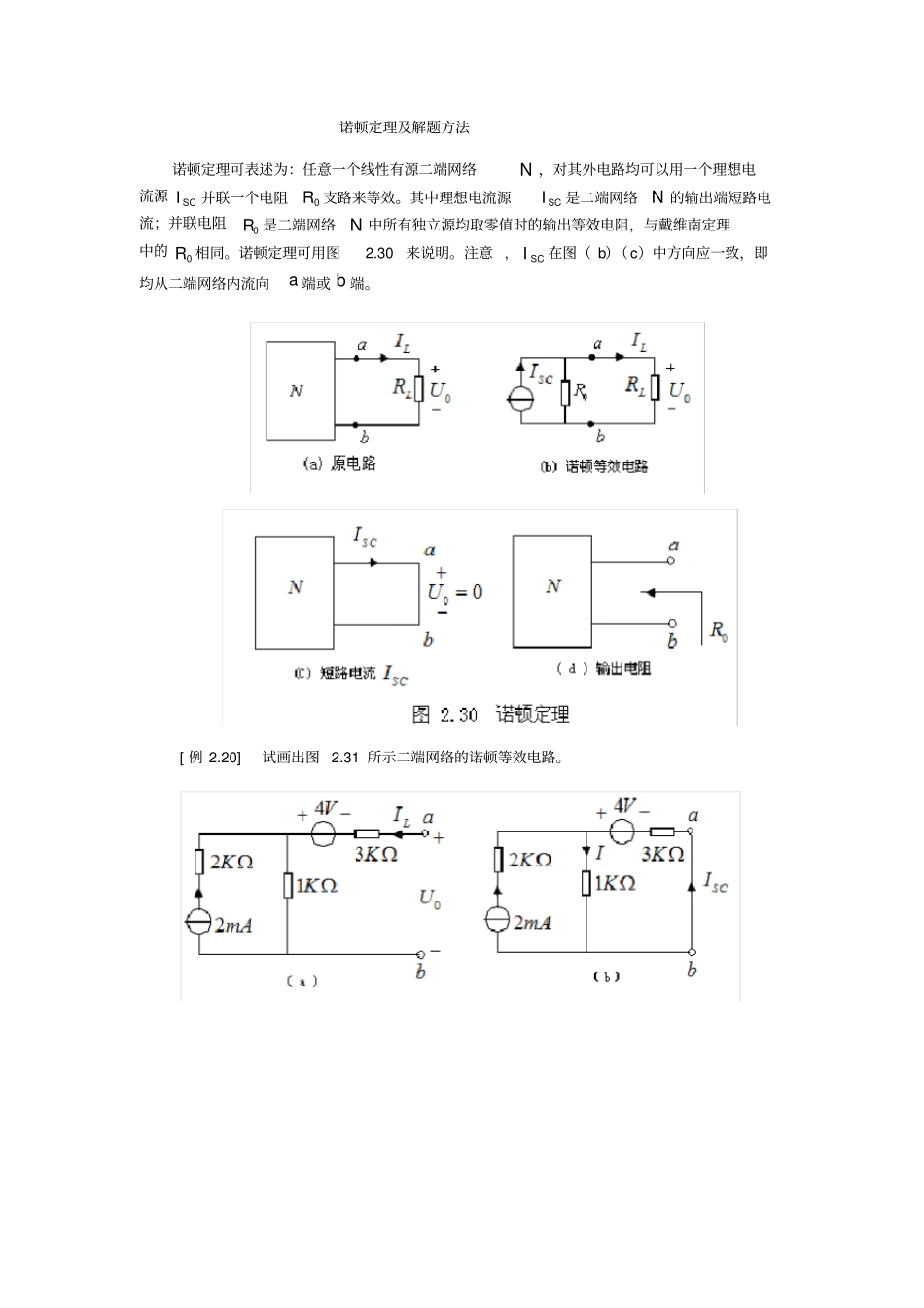

诺顿定理及解题方法诺顿定理可表述为:任意一个线性有源二端网络N ,对其外电路均可以用一个理想电流源SCI并联一个电阻0R 支路来等效。其中理想电流源SCI是二端网络 N 的输出端短路电流;并联电阻0R 是二端网络N 中所有独立源均取零值时的输出等效电阻,与戴维南定理中的0R 相同。诺顿定理可用图2.30来说明。注意 , SCI在图( b)(c)中方向应一致,即均从二端网络内流向a 端或 b 端。[ 例 2.20]试画出图 2.31 所示二端网络的诺顿等效电路。解:(1)求SCI。令图( a)电路中的00U, 可得图( b)电路。分析此电路可得:432SCSCII0.5SCIA(2)求0R 。令图( a)电路中的电压源短路、电流开路,可得图(c)电路。由此电路可得 : 0314RK因此,图 2.31 (a)所示的二端网络的诺顿等效电路如图(d)所示。
