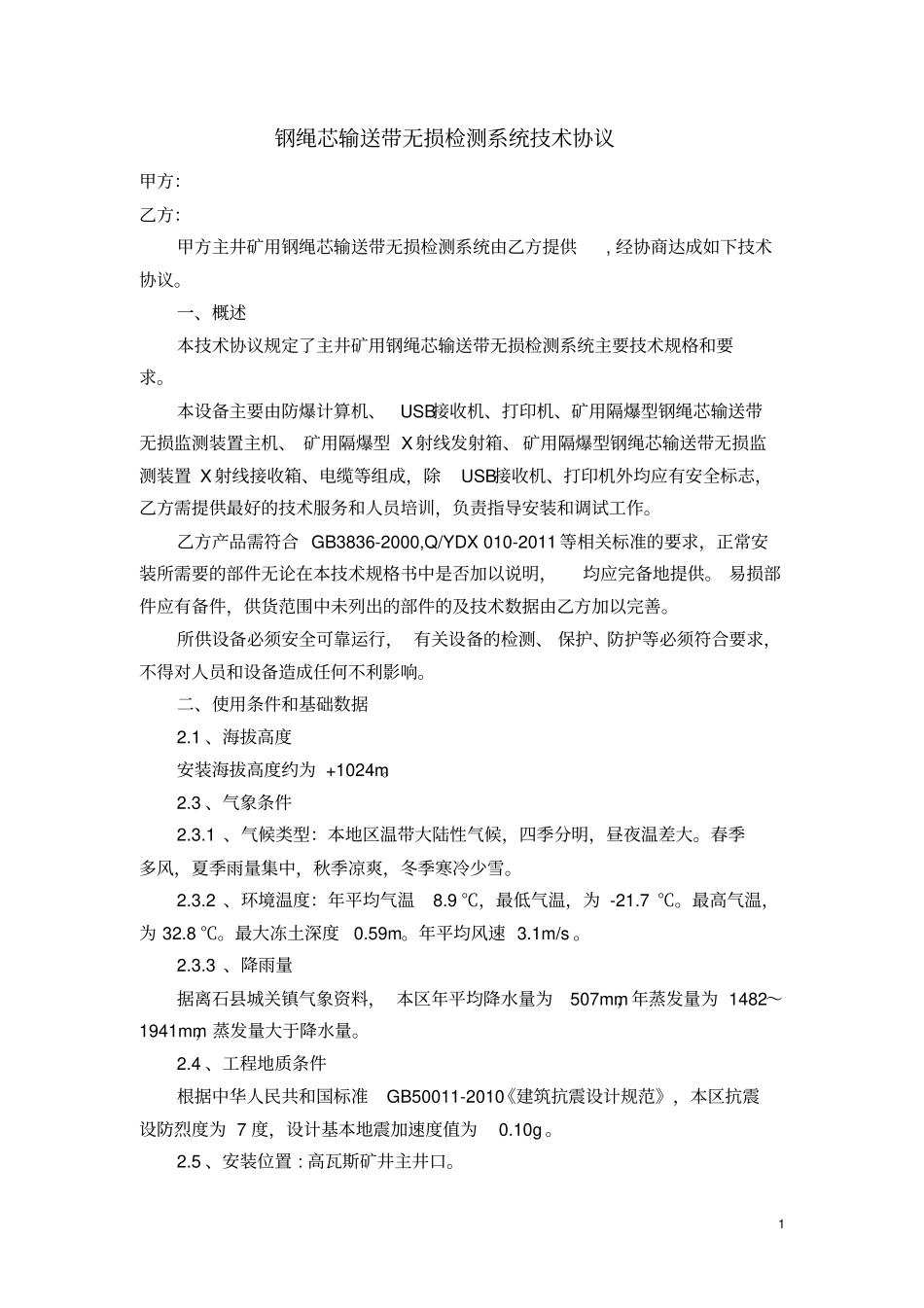

1 钢绳芯输送带无损检测系统技术协议甲方：乙方：甲方主井矿用钢绳芯输送带无损检测系统由乙方提供, 经协商达成如下技术协议。一、概述本技术协议规定了主井矿用钢绳芯输送带无损检测系统主要技术规格和要求。本设备主要由防爆计算机、USB接收机、打印机、矿用隔爆型钢绳芯输送带无损监测装置主机、 矿用隔爆型 X 射线发射箱、 矿用隔爆型钢绳芯输送带无损监测装置 X 射线接收箱、电缆等组成，除USB接收机、打印机外均应有安全标志，乙方需提供最好的技术服务和人员培训，负责指导安装和调试工作。乙方产品需符合 GB3836-2000,Q/YDX 010-2011 等相关标准的要求，正常安装所需要的部件无论在本技术规格书中是否加以说明，均应完备地提供。 易损部件应有备件，供货范围中未列出的部件的及技术数据由乙方加以完善。所供设备必须安全可靠运行， 有关设备的检测、 保护、防护等必须符合要求，不得对人员和设备造成任何不利影响。二、使用条件和基础数据2.1 、海拔高度安装海拔高度约为 +1024m。2.3 、气象条件2.3.1 、气候类型：本地区温带大陆性气候，四季分明，昼夜温差大。春季多风，夏季雨量集中，秋季凉爽，冬季寒冷少雪。2.3.2 、环境温度：年平均气温8.9 ℃，最低气温，为 -21.7 ℃。最高气温，为 32.8 ℃。最大冻土深度0.59m。年平均风速 3.1m/s 。2.3.3 、降雨量据离石县城关镇气象资料， 本区年平均降水量为507mm，年蒸发量为 1482～1941mm，蒸发量大于降水量。2.4 、工程地质条件根据中华人民共和国标准GB50011-2010《建筑抗震设计规范》，本区抗震设防烈度为 7 度，设计基本地震加速度值为0.10g 。2.5 、安装位置 : 高瓦斯矿井主井口。2 2.6 皮带机参数：带宽 1000mm，速度：2.5m/s 坡度 23° ，接头数量 13，胶带长度 1500mm，电压 660v 主机和电脑距离约70m。三、供货范围序号煤安证号部件名称型号和规格单位数量产地和制造商名称备注1 MAB110088 矿用隔爆兼本安型钢绳芯输送带无损监测装置主机ZSX127D-Z 1 台山西戴德测控2 MAF110073 矿用隔爆型X 射线发射箱 ZSX220/160D-F 1 台同上发射源进口（美国 VJ）3 MAF110074 矿用隔爆型钢丝绳芯输送带无损装置X 射线接收箱ZSX-12s(B) 1 台同上采集板进口(芬兰 DT)配置 1.2m 接收箱4 防护箱及支架ZSX1.4m-2J 1 套同上设备周围 5cm漏泄剂量小于5μ Gy/h，符合人员操作要求5 专用控制台DD11_PC2.8G 1 套同上含 USB接收...
