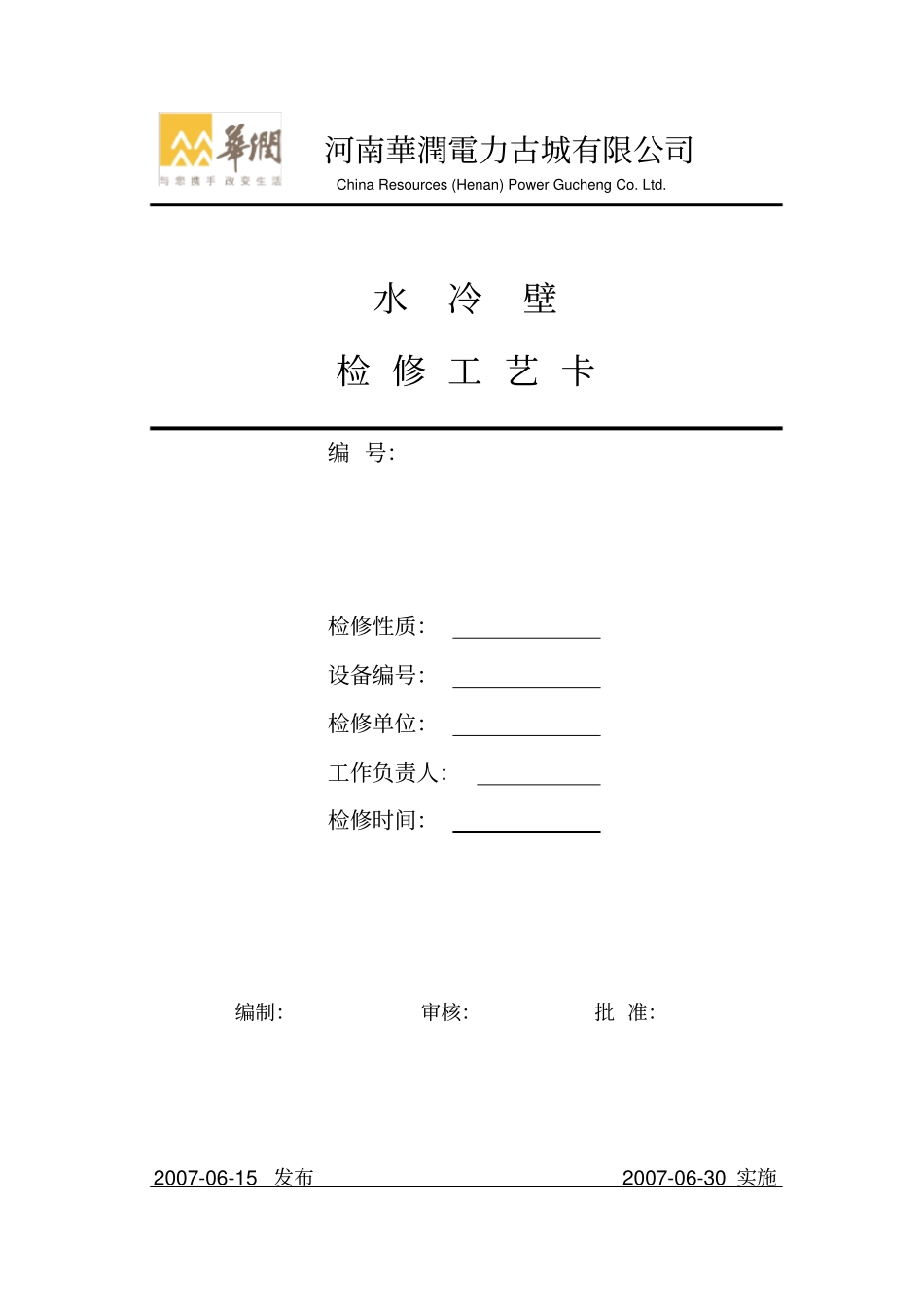

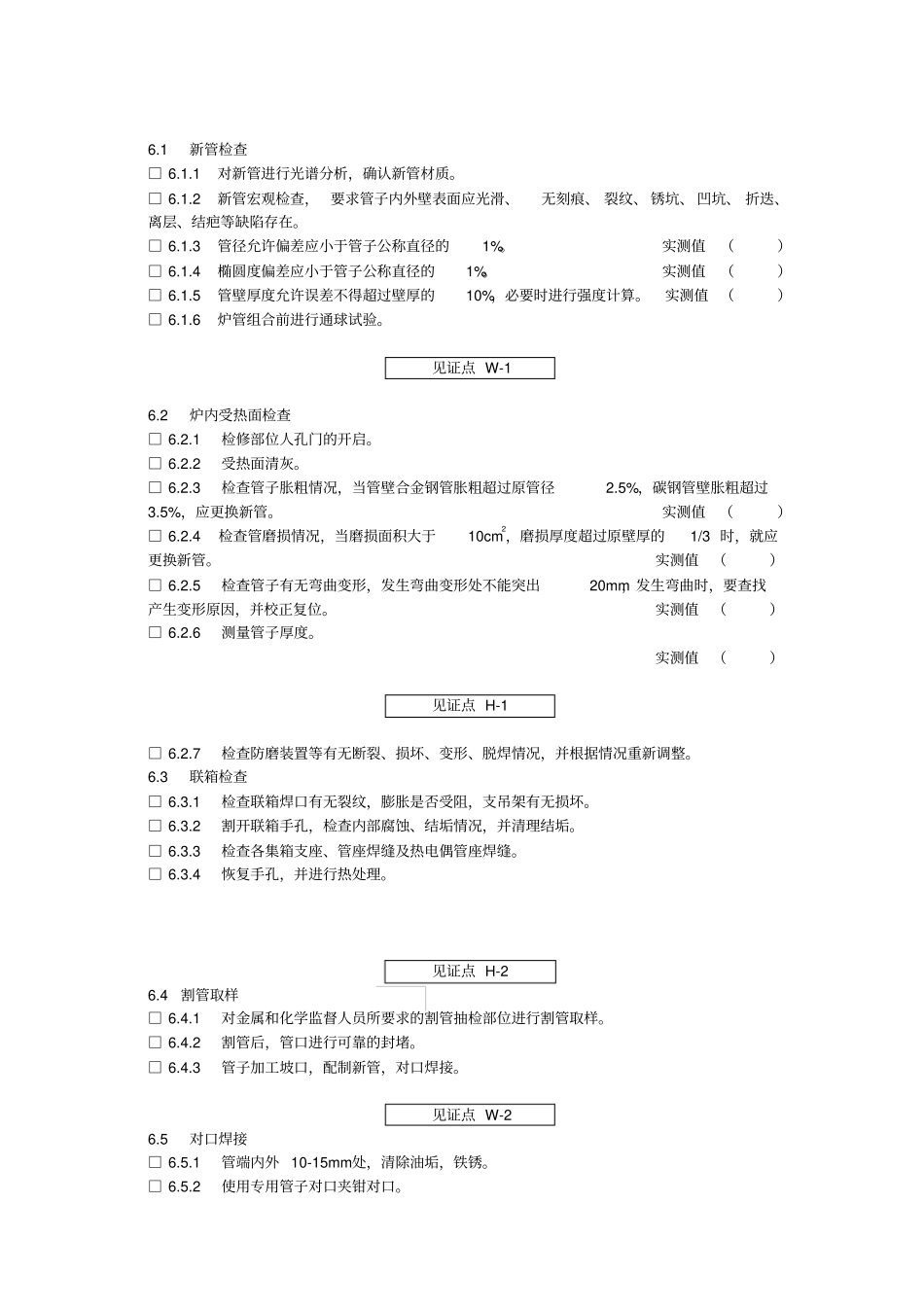

水冷壁检 修 工 艺 卡编 号:检修性质:设备编号:检修单位:工作负责人:检修时间:编制:审核:批 准: 2007-06-15 发布2007-06-30 实施河南華潤電力古城有限公司China Resources (Henan) Power Gucheng Co. Ltd. 1 目的1.1 规范检修行为,确保水冷壁检修质量符合检修规程规定要求。1.2 本检修文件包所规定的程序为所有参加本项目的工作人员所必须遵循的质量保证程序。2 适用范围2.1 适用于 HG-1025/17.5-YM34 型锅炉水冷壁的检修工作。3 概述3.1 概述3.1.1由哈尔滨锅炉厂生产的HG-1025/17.5-YM34 型锅炉, 过热蒸汽蒸发量1025T/H ,出口压力 17.5MPa, 出口温度540℃。 1#炉水冷壁生产日期为2005 年 8 月,投运日期为2006年 9 月, 2#炉水冷壁生产日期为2006 年 2 月,投运日期为2006 年 12 月。3.1.2本次检修停工待检点:H4点,见证点: W2点。4引用文件哈尔滨锅炉厂HG-1025/17.5-YM34 锅炉水冷壁图纸。5 修前准备5.1 安全措施及检修工作票□ 5.1.1严格依照《电业安全工作规程》,作好安全防护措施。□ 5.1.2 严格执行工作票管理制度,认真办理、检查、验证工作票。5.2 备品备件□ 5.2.1本次检修所需要备品及易耗品准备炉管 SA-210C φ 63.5 ×7内螺纹管 SA-210C φ 63.5 ×6.6MWT5.3工具□ 5.3.1工具12″ 扳手 2 把、24V 行灯 1 只、300mm游标卡尺 1 把、超声波测厚仪1 台、125 割管机 1 台、对口夹钳 2 把、角向磨光机1 台、电磨头1 台、电焊机1 台5.4 现场准备□ 5.4.1 办理工作票,确认检修设备安全隔离。□ 5.4.2 检修场所安装照明。□ 5.4.3 相关部位脚手架搭建并经过验收签字. □ 5.4.4 检修位置拆除保温。6检修工序6.1 新管检查□ 6.1.1对新管进行光谱分析,确认新管材质。□ 6.1.2 新管宏观检查, 要求管子内外壁表面应光滑、无刻痕、 裂纹、 锈坑、 凹坑、 折迭、离层、结疤等缺陷存在。□ 6.1.3管径允许偏差应小于管子公称直径的1%。实测值()□ 6.1.4椭圆度偏差应小于管子公称直径的1%。实测值()□ 6.1.5 管壁厚度允许误差不得超过壁厚的10%,必要时进行强度计算。实测值 ()□ 6.1.6炉管组合前进行通球试验。见证点 W-1 6.2 炉内受热面检查□ 6.2.1 检修部位人孔门的开启。□ 6.2.2 受热面清灰。□ 6.2.3检查管子胀粗情况,当管壁合金钢管胀粗超过原管径2.5%,碳钢管壁胀粗超过3.5%,应更换新管。实测值(...
