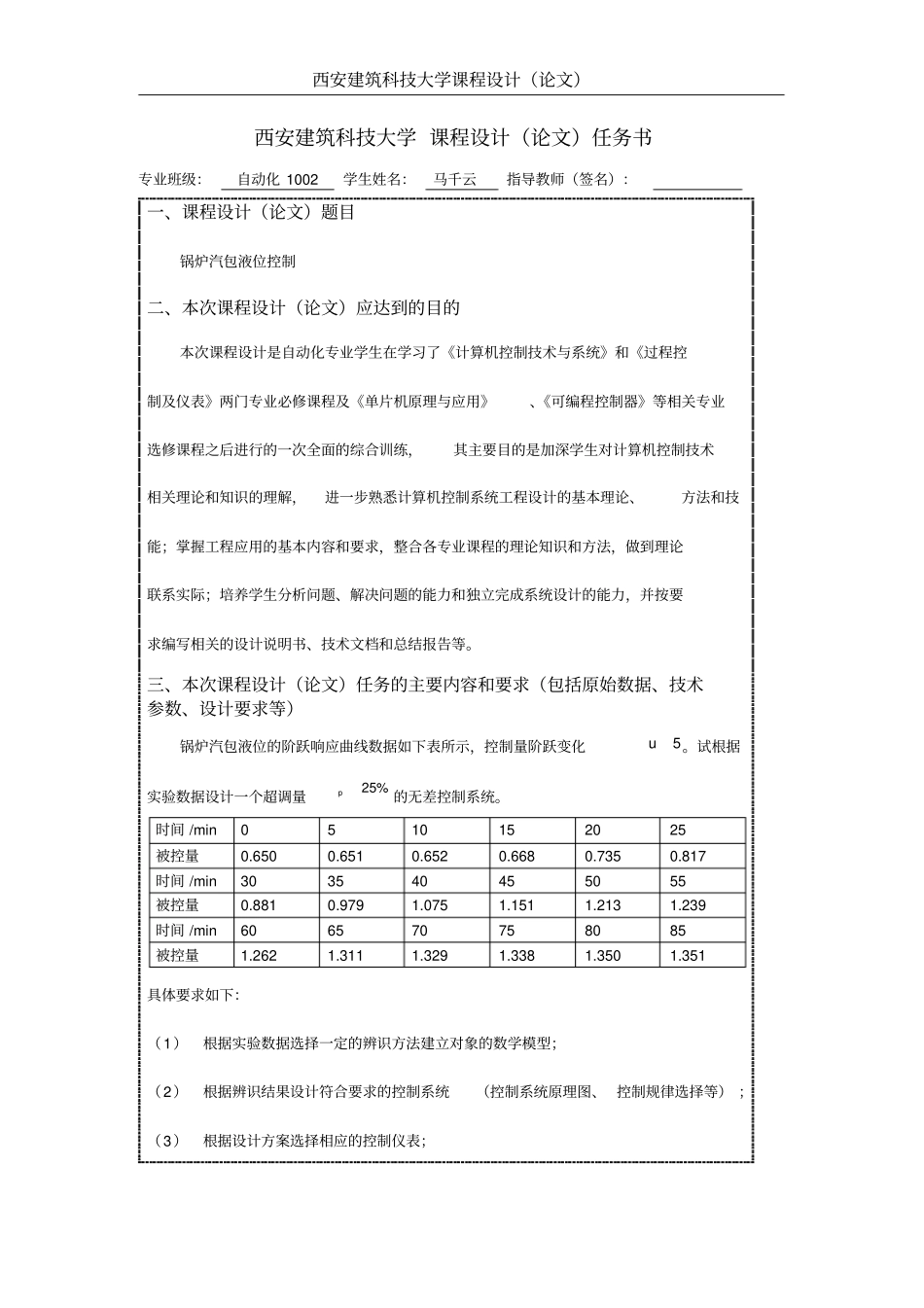

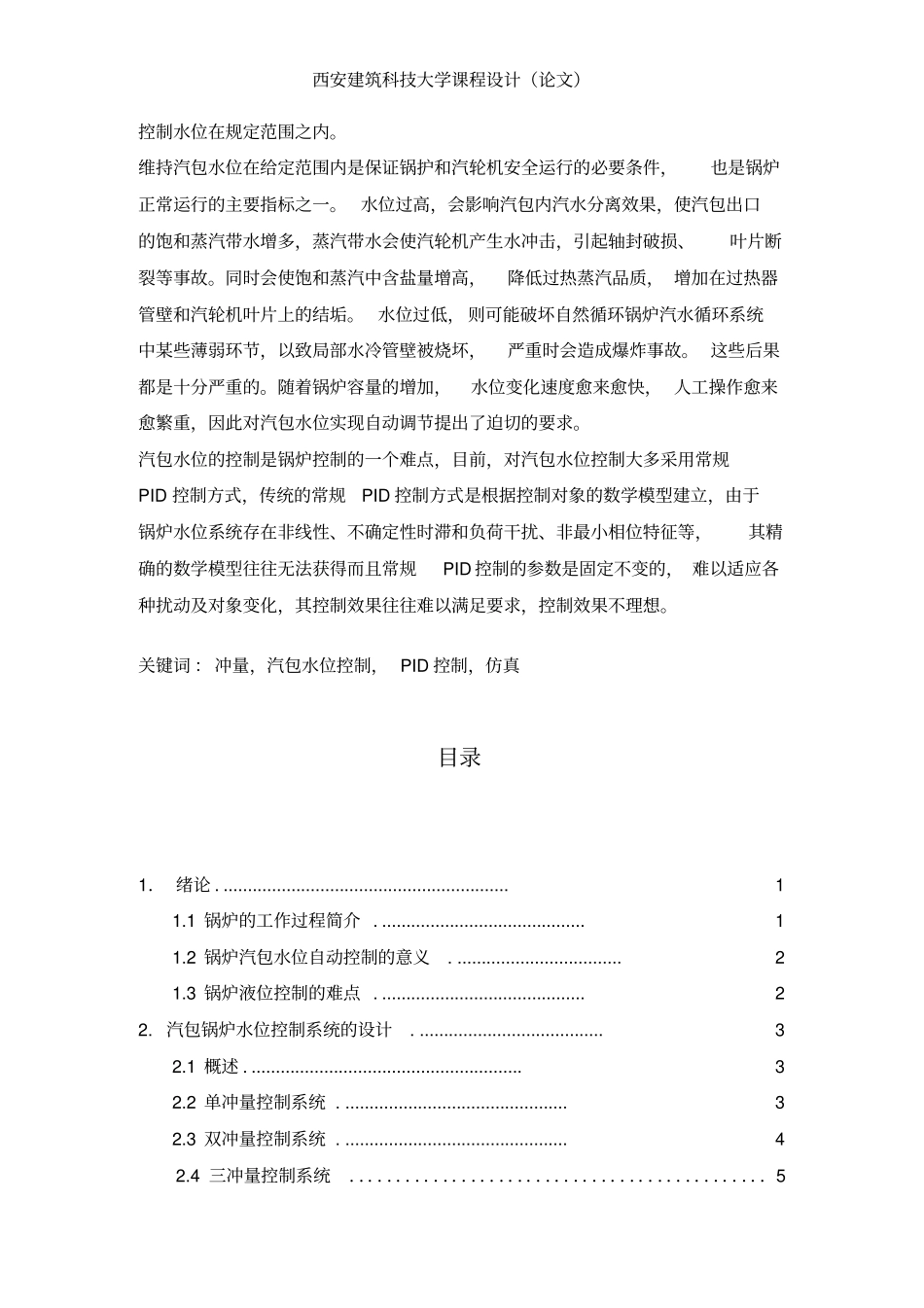

西安建筑科技大学课程设计(论文)西安建筑科技大学 课程设计(论文)任务书专业班级:自动化 1002 学生姓名:马千云指导教师(签名):一、课程设计(论文)题目锅炉汽包液位控制二、本次课程设计(论文)应达到的目的本次课程设计是自动化专业学生在学习了《计算机控制技术与系统》和《过程控制及仪表》两门专业必修课程及《单片机原理与应用》、《可编程控制器》等相关专业选修课程之后进行的一次全面的综合训练,其主要目的是加深学生对计算机控制技术相关理论和知识的理解,进一步熟悉计算机控制系统工程设计的基本理论、方法和技能;掌握工程应用的基本内容和要求,整合各专业课程的理论知识和方法,做到理论联系实际;培养学生分析问题、解决问题的能力和独立完成系统设计的能力,并按要求编写相关的设计说明书、技术文档和总结报告等。三、本次课程设计(论文)任务的主要内容和要求(包括原始数据、技术参数、设计要求等)锅炉汽包液位的阶跃响应曲线数据如下表所示,控制量阶跃变化5u。试根据实验数据设计一个超调量25%p的无差控制系统。时间 /min 0 5 10 15 20 25 被控量0.650 0.651 0.652 0.668 0.735 0.817 时间 /min 30 35 40 45 50 55 被控量0.881 0.979 1.075 1.151 1.213 1.239 时间 /min 60 65 70 75 80 85 被控量1.262 1.311 1.329 1.338 1.350 1.351 具体要求如下:(1)根据实验数据选择一定的辨识方法建立对象的数学模型;(2)根据辨识结果设计符合要求的控制系统(控制系统原理图、 控制规律选择等) ;(3)根据设计方案选择相应的控制仪表;西安建筑科技大学课程设计(论文)对设计的控制系统进行仿真,整定运行参数。(4)撰写课程设计报告一份,要求字数3000 ~5000 字。四、应收集的资料及主要参考文献:1.王再英等 .过程控制系统与仪表.机械工业出版社,2006 2.潘新民 ,王燕芳 .微型计算机控制技术.高等教育出版社,2001 3.王锦标 .计算机控制系统.清华大学出版社,2008 五、审核批准意见教研室主任(签字)摘 要锅炉是典型的复杂热工系统,目前,中国各种类型的锅炉有几十万台,由于设备分散、管理不善或技术原因,使多数锅炉难以处于良好工况,增加了锅炉的燃料消耗,降低了效率。 锅炉的建模与控制问题一直是人们关注的焦点,而汽包水位是工锅炉安全、稳定运行的重要指标,保证水位控制在给定范围内,对于高蒸汽品质、减少设备损耗和运行损耗、确保整...
