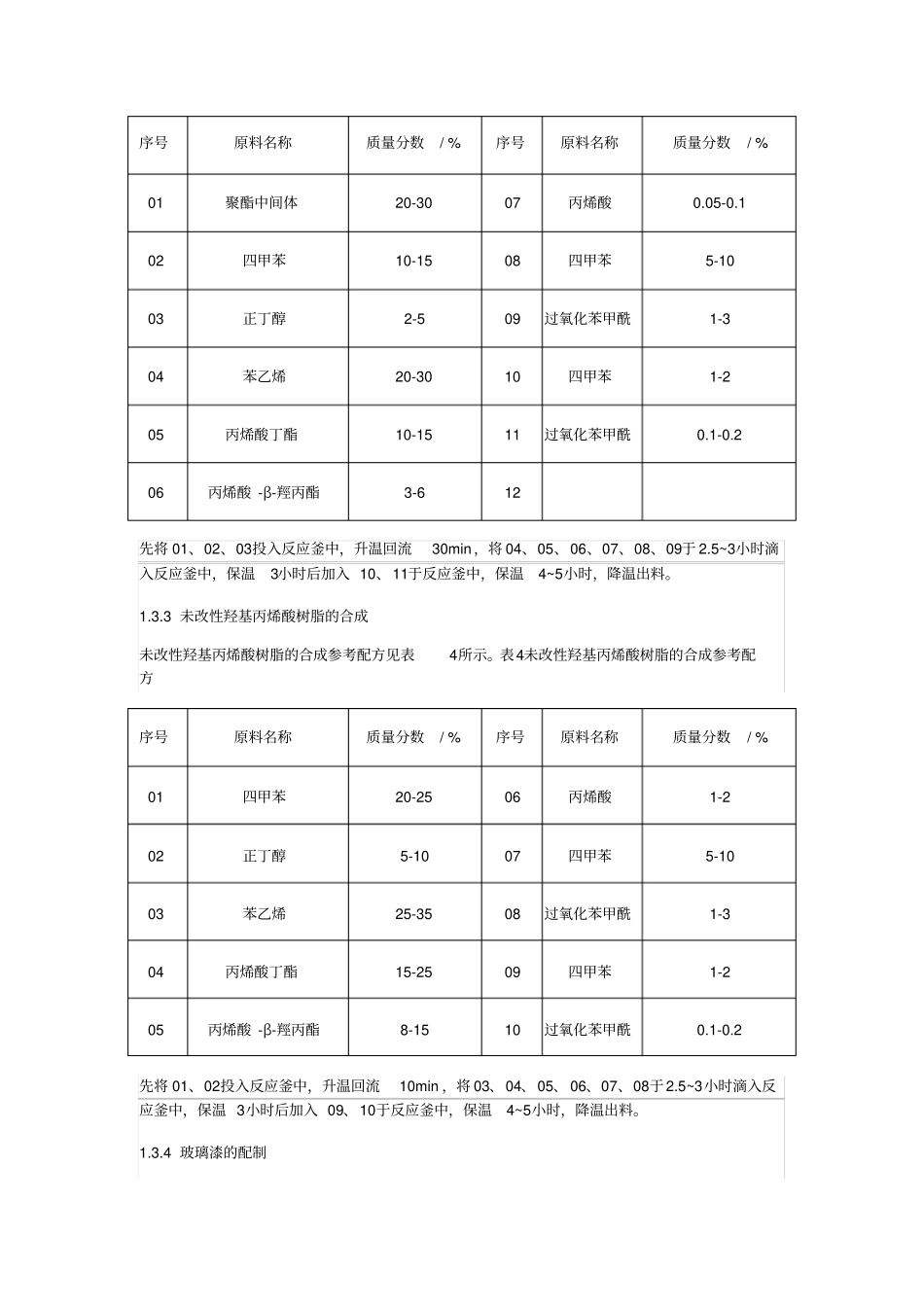

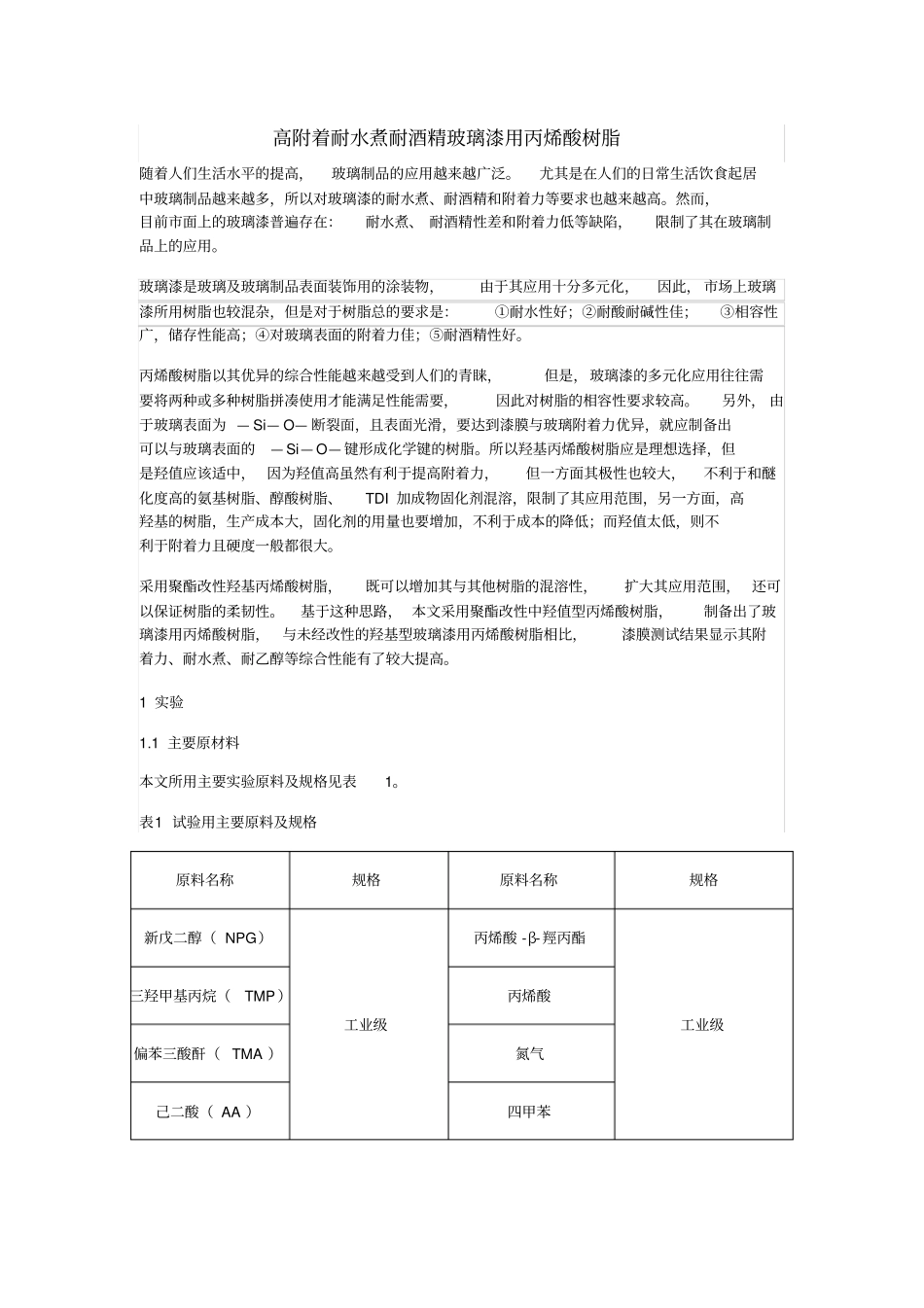

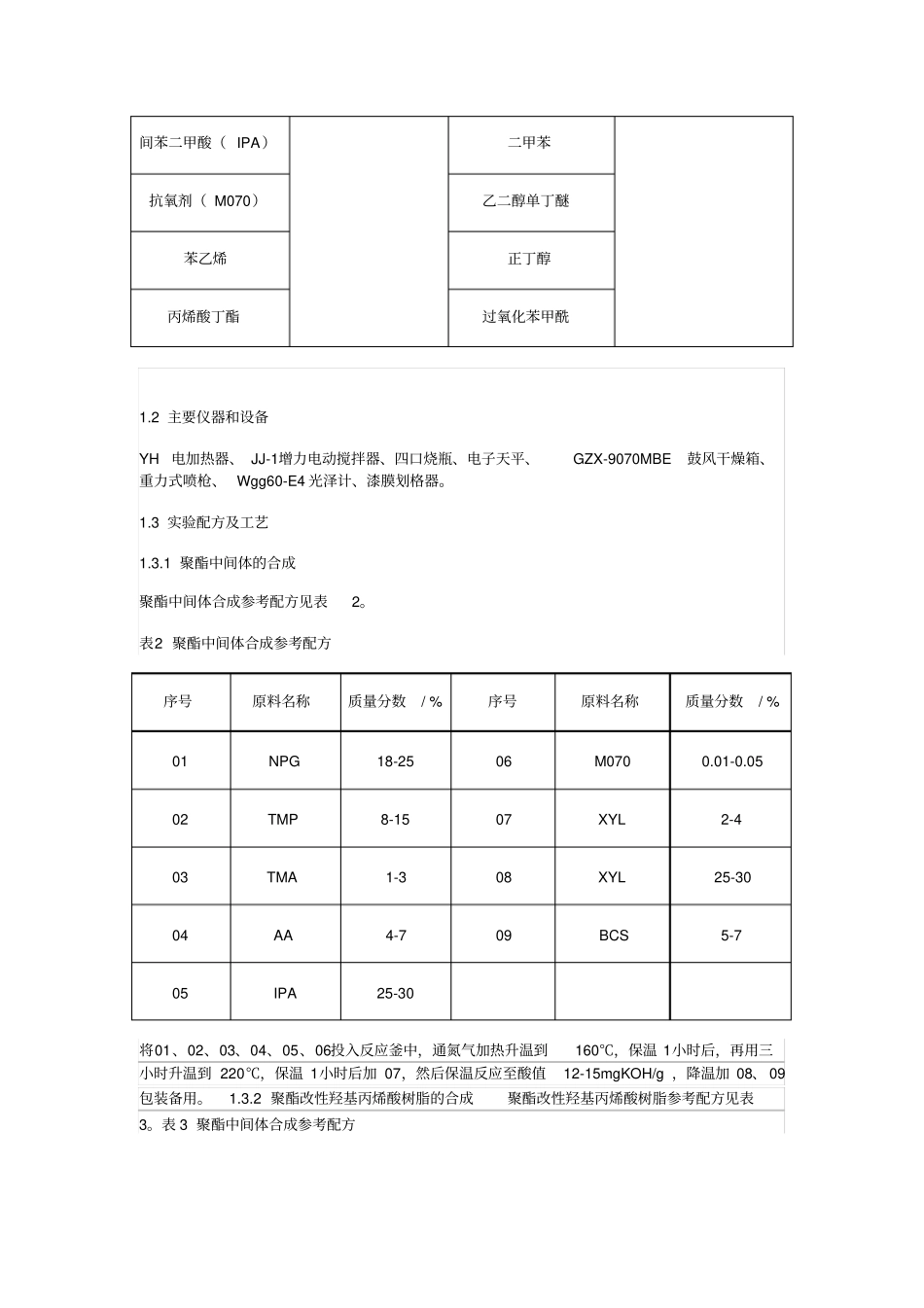

高附着耐水煮耐酒精玻璃漆用丙烯酸树脂随着人们生活水平的提高，玻璃制品的应用越来越广泛。尤其是在人们的日常生活饮食起居中玻璃制品越来越多，所以对玻璃漆的耐水煮、耐酒精和附着力等要求也越来越高。然而，目前市面上的玻璃漆普遍存在：耐水煮、 耐酒精性差和附着力低等缺陷，限制了其在玻璃制品上的应用。玻璃漆是玻璃及玻璃制品表面装饰用的涂装物，由于其应用十分多元化，因此， 市场上玻璃漆所用树脂也较混杂，但是对于树脂总的要求是：①耐水性好；②耐酸耐碱性佳；③相容性广，储存性能高；④对玻璃表面的附着力佳；⑤耐酒精性好。丙烯酸树脂以其优异的综合性能越来越受到人们的青睐，但是，玻璃漆的多元化应用往往需要将两种或多种树脂拼凑使用才能满足性能需要，因此对树脂的相容性要求较高。另外， 由于玻璃表面为 — Si— O— 断裂面，且表面光滑，要达到漆膜与玻璃附着力优异，就应制备出可以与玻璃表面的— Si— O— 键形成化学键的树脂。所以羟基丙烯酸树脂应是理想选择，但是羟值应该适中， 因为羟值高虽然有利于提高附着力，但一方面其极性也较大，不利于和醚化度高的氨基树脂、醇酸树脂、TDI 加成物固化剂混溶，限制了其应用范围，另一方面，高羟基的树脂，生产成本大，固化剂的用量也要增加，不利于成本的降低；而羟值太低，则不利于附着力且硬度一般都很大。采用聚酯改性羟基丙烯酸树脂，既可以增加其与其他树脂的混溶性，扩大其应用范围， 还可以保证树脂的柔韧性。基于这种思路， 本文采用聚酯改性中羟值型丙烯酸树脂，制备出了玻璃漆用丙烯酸树脂，与未经改性的羟基型玻璃漆用丙烯酸树脂相比，漆膜测试结果显示其附着力、耐水煮、耐乙醇等综合性能有了较大提高。1 实验1.1 主要原材料本文所用主要实验原料及规格见表1。表1 试验用主要原料及规格原料名称规格原料名称规格新戊二醇（ NPG）工业级丙烯酸 -β-羥丙酯工业级三羟甲基丙烷（TMP ）丙烯酸偏苯三酸酐（ TMA ）氮气己二酸（ AA ）四甲苯间苯二甲酸（ IPA）二甲苯抗氧剂（ M070）乙二醇单丁醚苯乙烯正丁醇丙烯酸丁酯过氧化苯甲酰1.2 主要仪器和设备YH电加热器、 JJ-1增力电动搅拌器、四口烧瓶、电子天平、GZX-9070MBE鼓风干燥箱、重力式喷枪、 Wgg60-E4 光泽计、漆膜划格器。1.3 实验配方及工艺1.3.1 聚酯中间体的合成聚酯中间体合成参考配方见表2。表2 聚酯中间体合成参考配方序号原料名称质量分数/ % 序号原料名称质量分数/...
