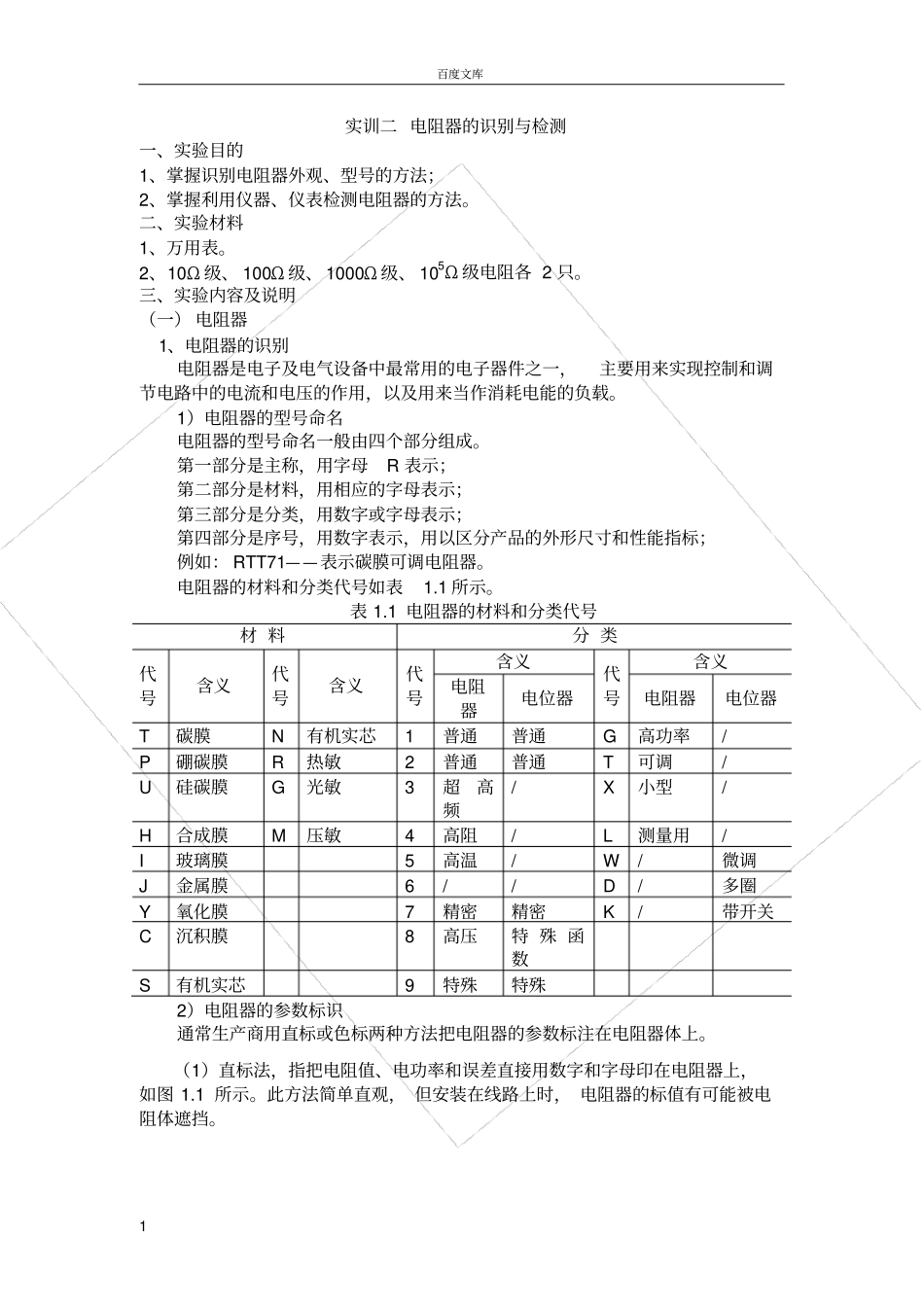

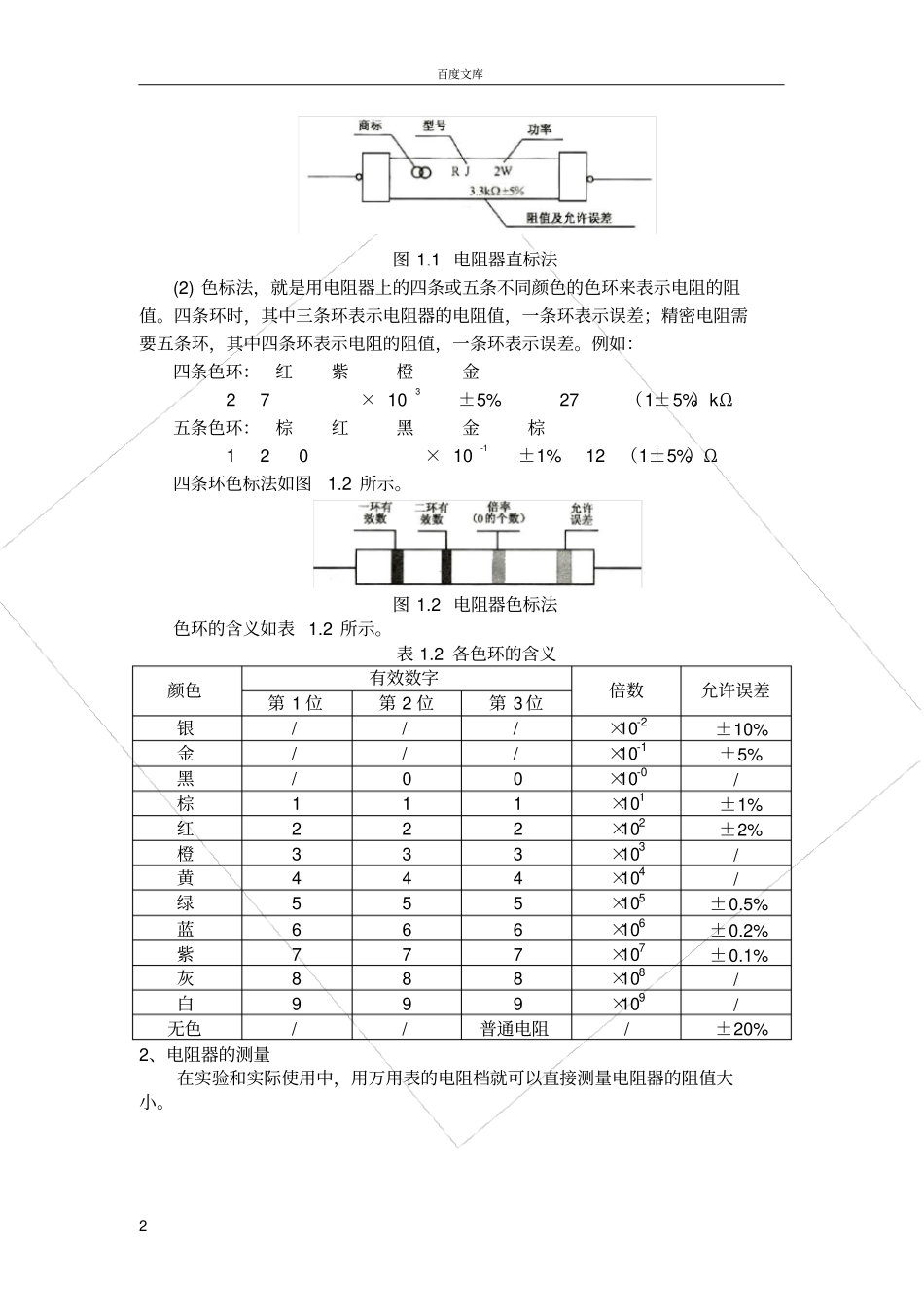

百度文库1 实训二 电阻器的识别与检测一、实验目的1、掌握识别电阻器外观、型号的方法；2、掌握利用仪器、仪表检测电阻器的方法。二、实验材料1、万用表。2、10Ω 级、 100Ω 级、 1000Ω 级、 105Ω 级电阻各 2 只。三、实验内容及说明（一） 电阻器1、电阻器的识别电阻器是电子及电气设备中最常用的电子器件之一，主要用来实现控制和调节电路中的电流和电压的作用，以及用来当作消耗电能的负载。1）电阻器的型号命名电阻器的型号命名一般由四个部分组成。第一部分是主称，用字母R 表示；第二部分是材料，用相应的字母表示；第三部分是分类，用数字或字母表示；第四部分是序号，用数字表示，用以区分产品的外形尺寸和性能指标；例如： RTT71——表示碳膜可调电阻器。电阻器的材料和分类代号如表1.1 所示。表 1.1 电阻器的材料和分类代号材 料分 类代号含义代号含义代号含义代号含义电阻器电位器电阻器电位器T 碳膜N 有机实芯1 普通普通G 高功率/ P 硼碳膜R 热敏2 普通普通T 可调/ U 硅碳膜G 光敏3 超高频/ X 小型/ H 合成膜M 压敏4 高阻/ L 测量用/ I 玻璃膜5 高温/ W / 微调J 金属膜6 / / D / 多圈Y 氧化膜7 精密精密K / 带开关C 沉积膜8 高压特 殊 函数S 有机实芯9 特殊特殊2）电阻器的参数标识通常生产商用直标或色标两种方法把电阻器的参数标注在电阻器体上。（1）直标法，指把电阻值、电功率和误差直接用数字和字母印在电阻器上，如图 1.1 所示。此方法简单直观， 但安装在线路上时， 电阻器的标值有可能被电阻体遮挡。百度文库2 图 1.1 电阻器直标法(2) 色标法，就是用电阻器上的四条或五条不同颜色的色环来表示电阻的阻值。四条环时，其中三条环表示电阻器的电阻值，一条环表示误差；精密电阻需要五条环，其中四条环表示电阻的阻值，一条环表示误差。例如：四条色环：红紫橙金 2 7 × 103±5% 27（1±5%）kΩ五条色环：棕红黑金棕 1 2 0 × 10-1±1% 12（1±5%）Ω四条环色标法如图1.2 所示。图 1.2 电阻器色标法色环的含义如表 1.2 所示。表 1.2 各色环的含义颜色有效数字倍数允许误差第 1 位第 2 位第 3 位银/ / / ×10-2±10% 金/ / / ×10-1±5% 黑/ 0 0 ×10-0/ 棕1 1 1 ×101±1% 红2 2 2 ×102±2% 橙3 3 3 ×103/ 黄4 4 4 ×104/ 绿5 5 5 ×105±0.5% 蓝6 6 6 ×106±0.2% 紫7 7 7 ×107±0.1% 灰8 8 8 ×108/ 白9 9 9 ×109/ 无色/ / 普通电阻/ ±20% 2、电阻器的测量在实验和实际使用中，用万用表的电阻档就可以直接测量电阻器的阻值大小。百度文库3
