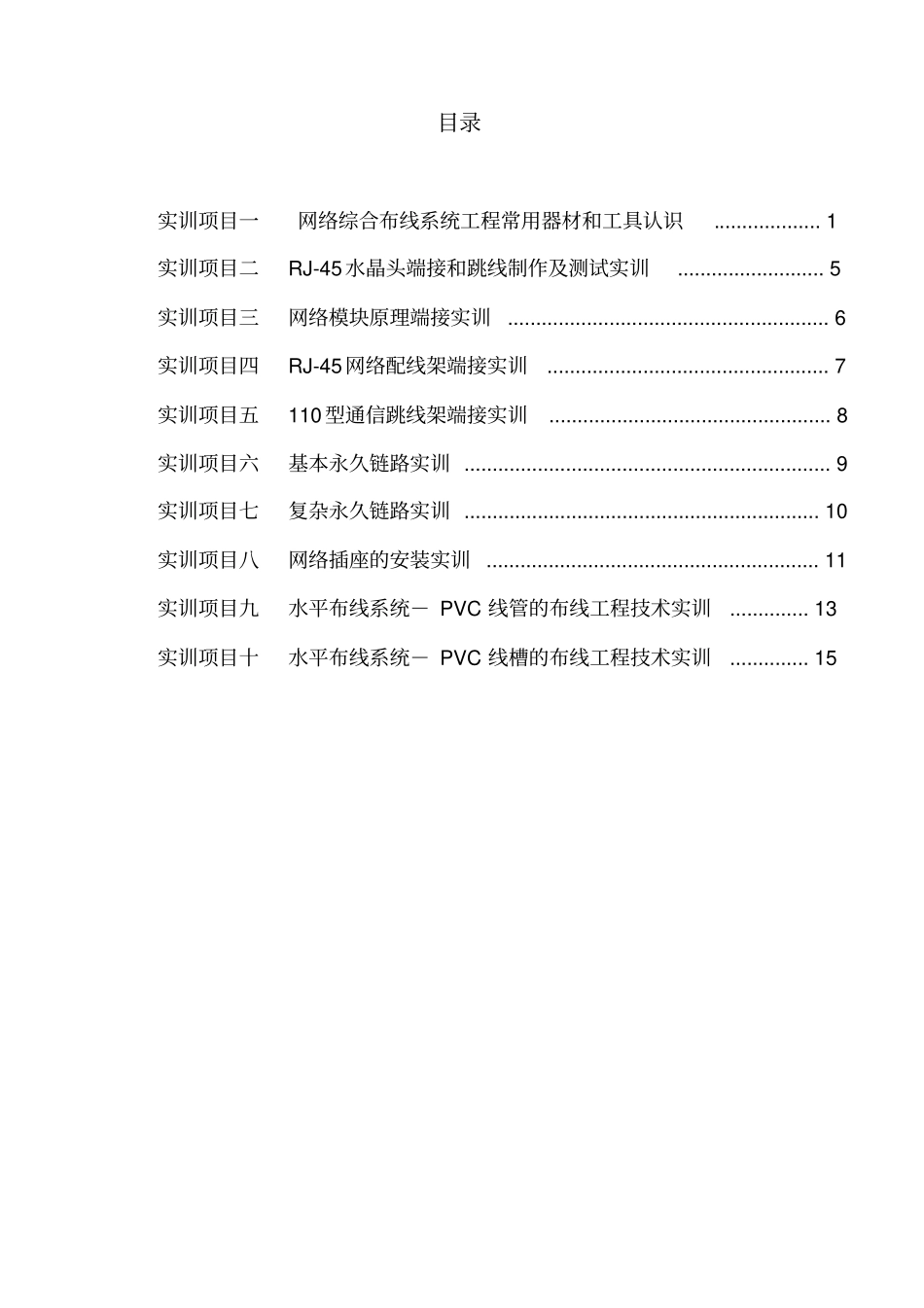

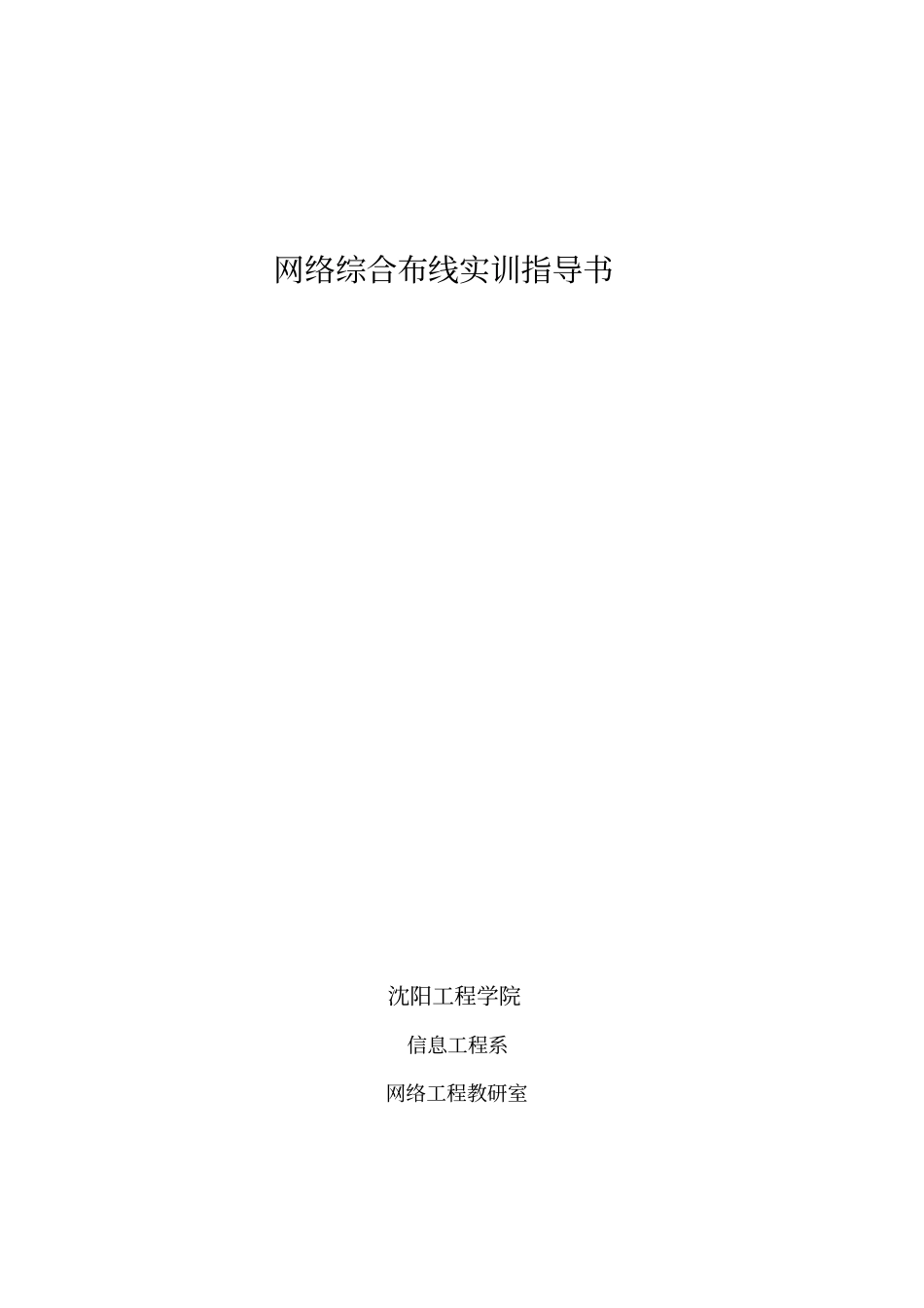

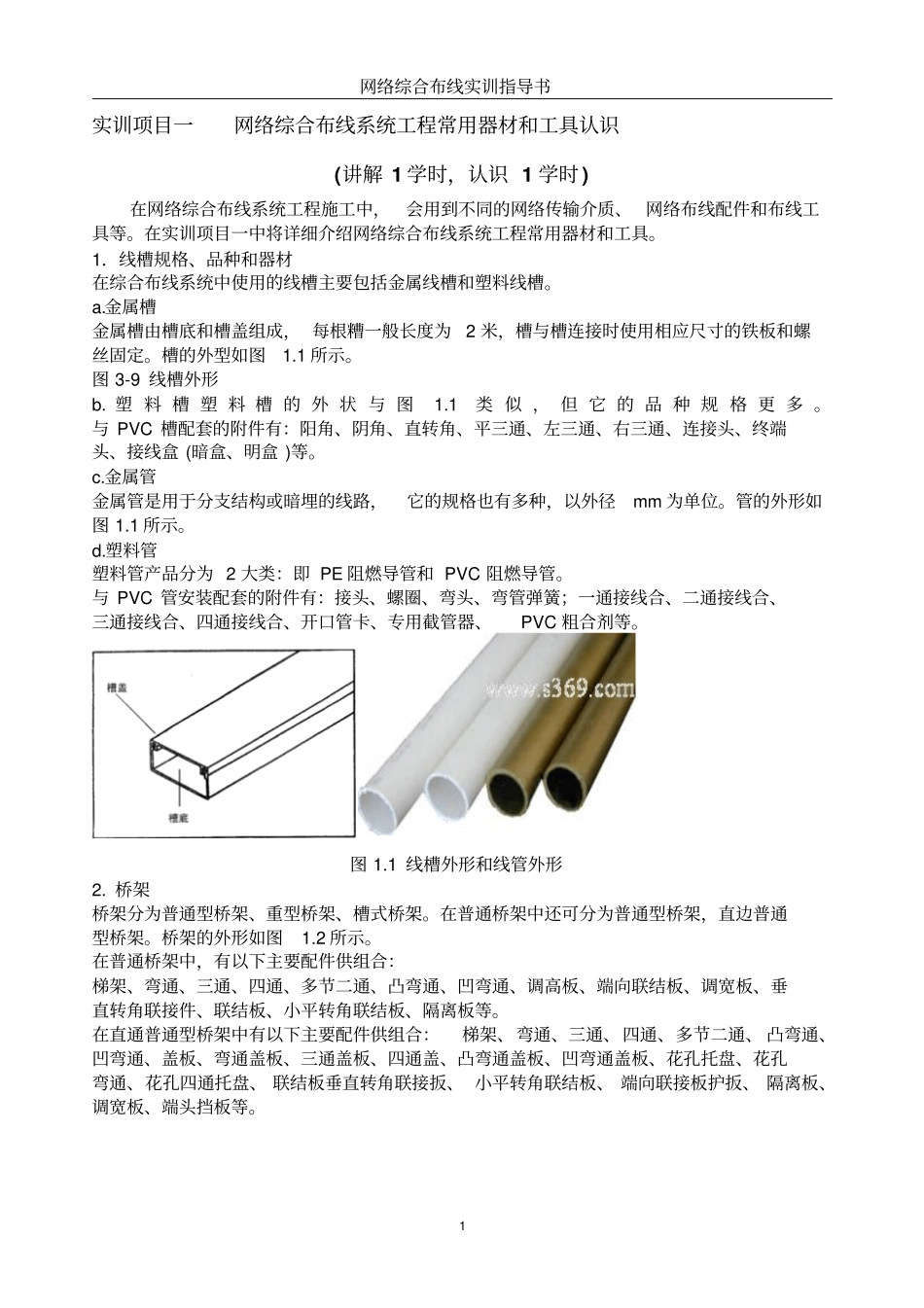

网络综合布线实训指导书沈阳工程学院信息工程系网络工程教研室目录实训项目一网络综合布线系统工程常用器材和工具认识................... 1 实训项目二RJ-45水晶头端接和跳线制作及测试实训 .......................... 5 实训项目三网络模块原理端接实训......................................................... 6 实训项目四RJ-45网络配线架端接实训 .................................................. 7 实训项目五110型通信跳线架端接实训 .................................................. 8 实训项目六基本永久链路实训 ................................................................. 9 实训项目七复杂永久链路实训 ............................................................... 10 实训项目八网络插座的安装实训 ........................................................... 11 实训项目九水平布线系统－ PVC 线管的布线工程技术实训.............. 13 实训项目十水平布线系统－ PVC 线槽的布线工程技术实训.............. 15 网络综合布线实训指导书1 实训项目一网络综合布线系统工程常用器材和工具认识(讲解 1 学时，认识 1 学时) 在网络综合布线系统工程施工中，会用到不同的网络传输介质、 网络布线配件和布线工具等。在实训项目一中将详细介绍网络综合布线系统工程常用器材和工具。1．线槽规格、品种和器材在综合布线系统中使用的线槽主要包括金属线槽和塑料线槽。a.金属槽金属槽由槽底和槽盖组成， 每根糟一般长度为2 米，槽与槽连接时使用相应尺寸的铁板和螺丝固定。槽的外型如图1.1 所示。图 3-9 线槽外形b. 塑 料 槽 塑 料 槽 的 外 状 与 图1.1类 似 ， 但 它 的 品 种 规 格 更 多 。与 PVC 槽配套的附件有：阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒 (暗盒、明盒 )等。c.金属管金属管是用于分支结构或暗埋的线路，它的规格也有多种，以外径mm 为单位。管的外形如图 1.1 所示。d.塑料管塑料管产品分为 2 大类：即 PE 阻燃导管和 PVC 阻燃导管。与 PVC 管安装配套的附件有：接头、螺圈、弯头、弯管弹簧；一通接线合、二通接线合、三通接线合、四通接线合、开口管卡、专用截管器、PVC 粗合剂等。图 1.1 线槽外形和线管外形2. 桥架桥架分为普通型桥架、重型桥架、槽式桥架。在普通桥架中还...
