实训一汽车底盘总体结构认识VIP免费

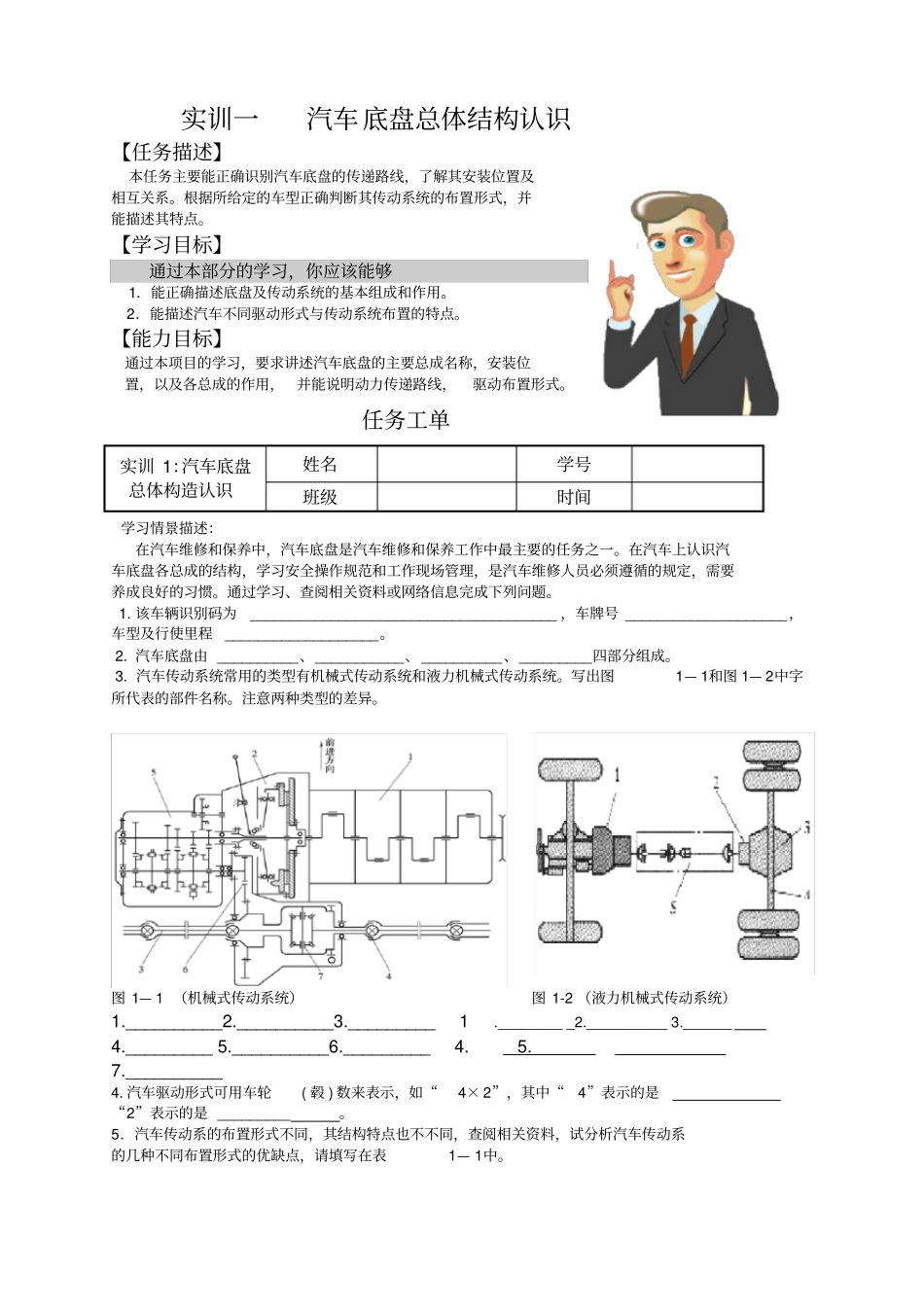

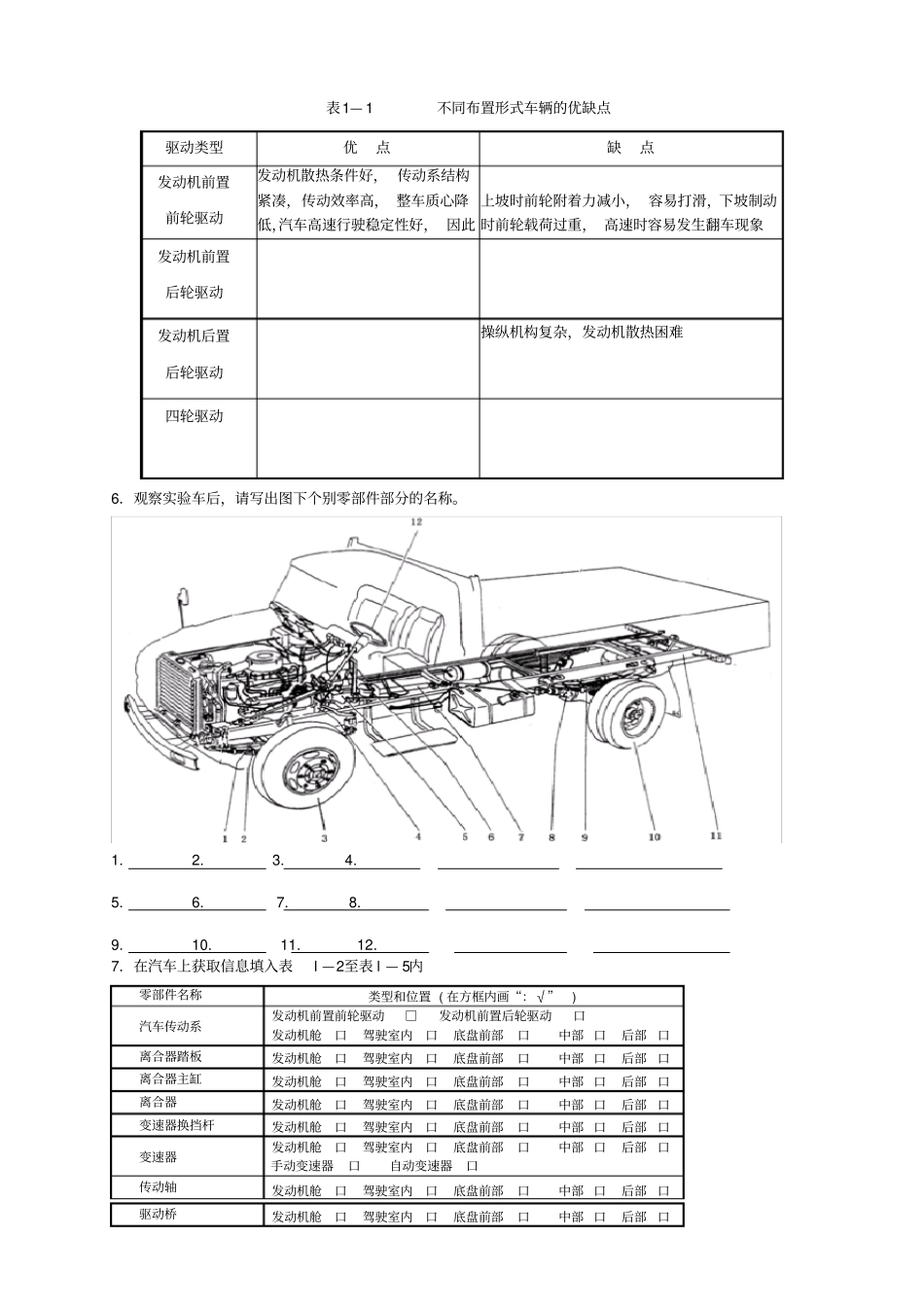

实训一汽车底盘总体结构认识【任务描述】本任务主要能正确识别汽车底盘的传递路线，了解其安装位置及相互关系。根据所给定的车型正确判断其传动系统的布置形式，并能描述其特点。【学习目标】通过本部分的学习，你应该能够1．能正确描述底盘及传动系统的基本组成和作用。2．能描述汽车不同驱动形式与传动系统布置的特点。【能力目标】通过本项目的学习，要求讲述汽车底盘的主要总成名称，安装位置，以及各总成的作用，并能说明动力传递路线，驱动布置形式。任务工单实训 1：汽车底盘总体构造认识姓名学号班级时间学习情景描述：在汽车维修和保养中，汽车底盘是汽车维修和保养工作中最主要的任务之一。在汽车上认识汽车底盘各总成的结构，学习安全操作规范和工作现场管理，是汽车维修人员必须遵循的规定，需要养成良好的习惯。通过学习、查阅相关资料或网络信息完成下列问题。1. 该车辆识别码为______________________________________ ，车牌号 ____________________，车型及行使里程___________________。 2. 汽车底盘由 __________、___________、__________、_________四部分组成。 3. 汽车传动系统常用的类型有机械式传动系统和液力机械式传动系统。写出图1— 1和图 1— 2中字所代表的部件名称。注意两种类型的差异。图 1— 1 （机械式传动系统）图 1-2 （液力机械式传动系统）1.__________2.__________3._________ 1.________ _2.__________ 3.______ 4._________ 5.__________6._________ 4. 5. 7.__________ 4. 汽车驱动形式可用车轮( 毂 ) 数来表示，如“4× 2”，其中“4”表示的是“2”表示的是 _________ 。5．汽车传动系的布置形式不同，其结构特点也不不同，查阅相关资料，试分析汽车传动系的几种不同布置形式的优缺点，请填写在表1— 1中。表1— 1 不同布置形式车辆的优缺点6．观察实验车后，请写出图下个别零部件部分的名称。1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 7．在汽车上获取信息填入表l —2至表 l — 5内驱动类型优点缺点发动机前置前轮驱动发动机散热条件好， 传动系结构紧凑，传动效率高， 整车质心降低，汽车高速行驶稳定性好， 因此上坡时前轮附着力减小， 容易打滑，下坡制动时前轮载荷过重， 高速时容易发生翻车现象发动机前置后轮驱动发动机后置后轮驱动操纵机构复杂，发动机散热困难四轮驱动零部件名称类型和位置 ( 在方框内画“：√”) 汽车传动系...
