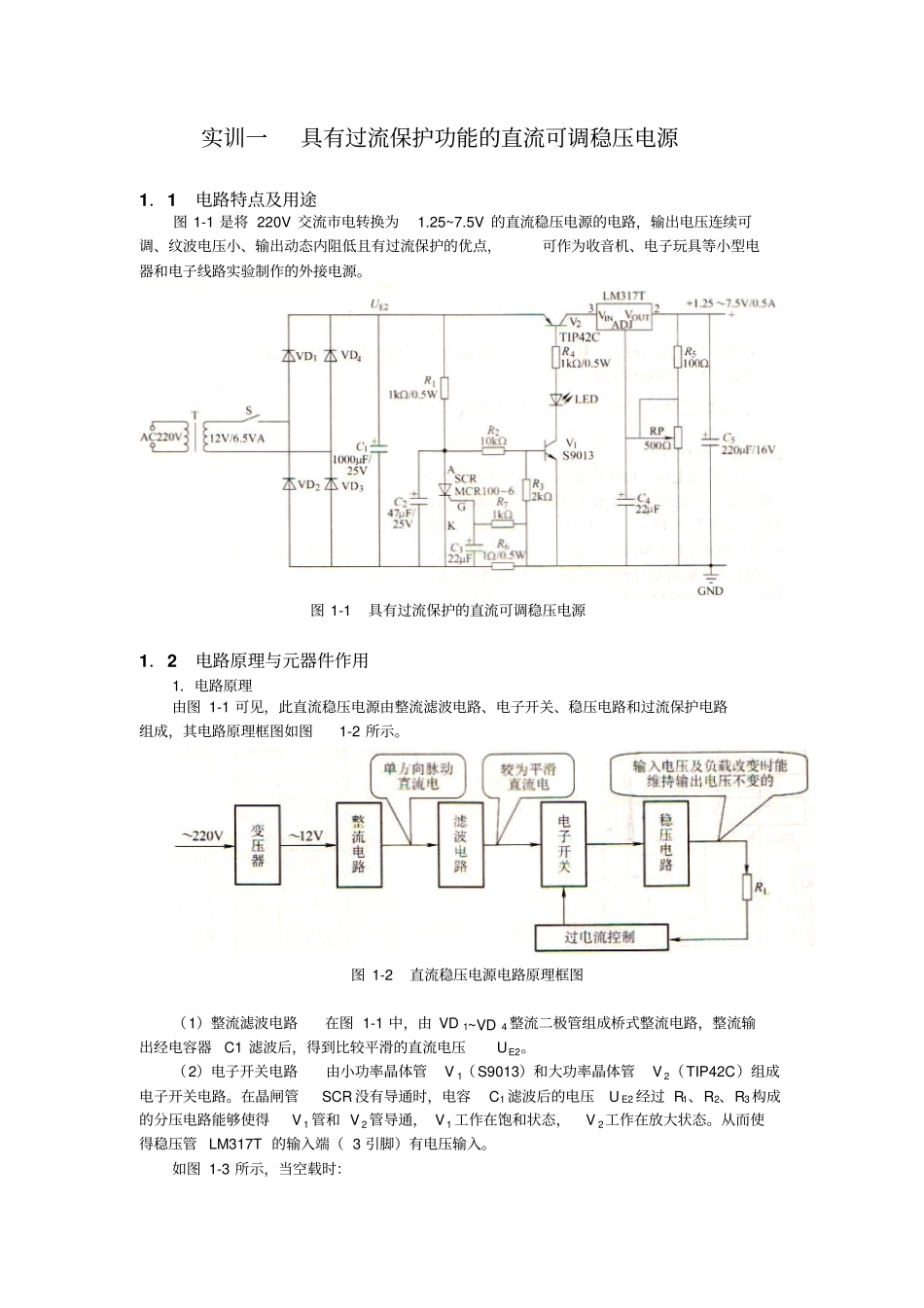

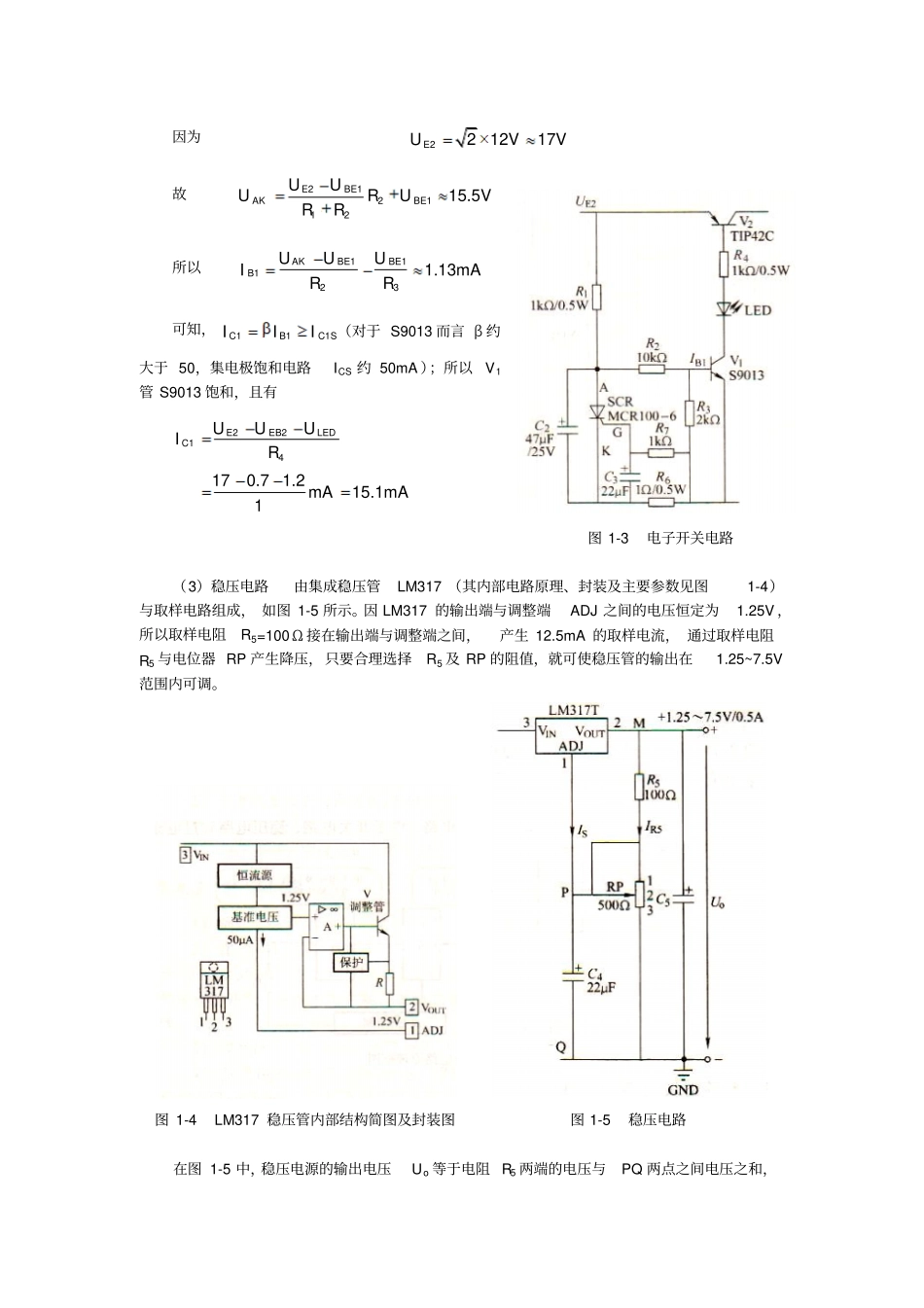

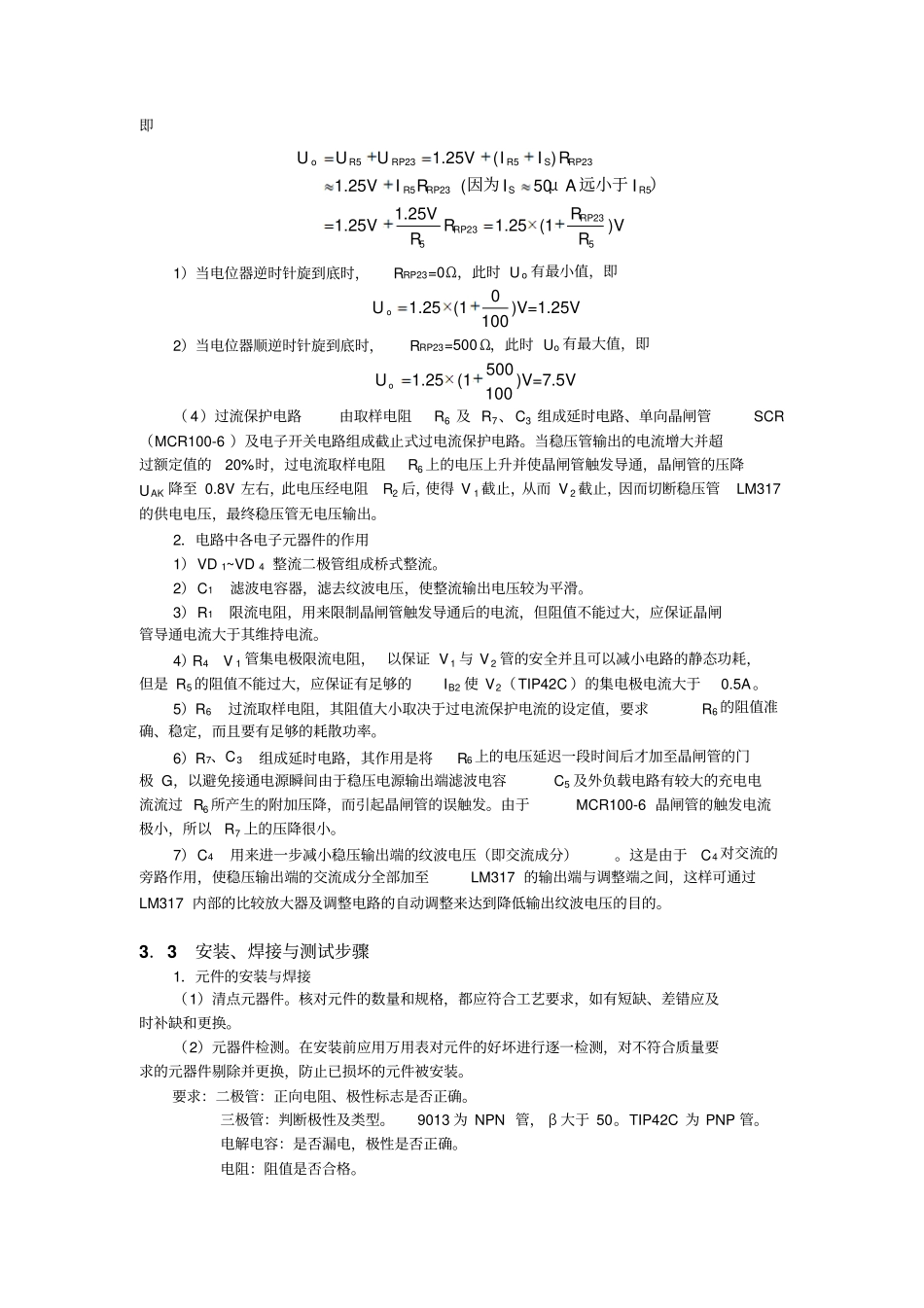

实训一具有过流保护功能的直流可调稳压电源1．1 电路特点及用途图 1-1 是将 220V 交流市电转换为1.25~7.5V 的直流稳压电源的电路，输出电压连续可调、纹波电压小、输出动态内阻低且有过流保护的优点，可作为收音机、电子玩具等小型电器和电子线路实验制作的外接电源。图 1-1 具有过流保护的直流可调稳压电源1．2 电路原理与元器件作用1．电路原理由图 1-1 可见，此直流稳压电源由整流滤波电路、电子开关、稳压电路和过流保护电路组成，其电路原理框图如图1-2 所示。图 1-2 直流稳压电源电路原理框图（1）整流滤波电路在图 1-1 中，由 VD 1~VD 4 整流二极管组成桥式整流电路，整流输出经电容器C1 滤波后，得到比较平滑的直流电压UE2。（2）电子开关电路由小功率晶体管V 1（S9013）和大功率晶体管V 2（TIP42C）组成电子开关电路。在晶闸管SCR 没有导通时，电容C1 滤波后的电压U E2 经过 R1、R2、R3 构成的分压电路能够使得V 1 管和 V 2 管导通， V 1 工作在饱和状态，V 2工作在放大状态。从而使得稳压管 LM317T 的输入端（ 3 引脚）有电压输入。如图 1-3 所示，当空载时：因为E2212V17VU故E2BE1AK2BE11215.5VUUURURR所以AKBE1BE1B1231.13mAUUUIRR可知，C1B1C1SIII（对于 S9013 而言 β 约大于 50，集电极饱和电路ICS 约 50mA ）；所以V1管 S9013 饱和，且有E2EB2LEDC14170.7 1.2 mA15.1mA1UUUIR图 1-3 电子开关电路（3）稳压电路由集成稳压管LM317 （其内部电路原理、封装及主要参数见图1-4）与取样电路组成， 如图 1-5 所示。因 LM317 的输出端与调整端ADJ 之间的电压恒定为1.25V ，所以取样电阻R5=100Ω 接在输出端与调整端之间，产生 12.5mA 的取样电流， 通过取样电阻R5 与电位器 RP 产生降压，只要合理选择R5 及 RP 的阻值，就可使稳压管的输出在1.25~7.5V范围内可调。图 1-4 LM317 稳压管内部结构简图及封装图图 1-5 稳压电路在图 1-5 中，稳压电源的输出电压Uo 等于电阻 R5 两端的电压与PQ 两点之间电压之和，即oR5RP23R5SRP23R5RP23SR5RP23RP23551.25V()1.25V (50A1.25V1.25V1.25 (1)VUUUIIRIRIIRRRR因为μ远小于）1）当电位器逆时针旋到底时，RRP23=0Ω，此时 U o 有最小值，即o01.25 (1)V=1.25V100U2）当电位器顺逆时针旋到底时，RRP23=500Ω，此时 Uo 有最大值，即o5001.25(1)V=7.5V100U（ 4）过流保护电路由取样电阻R6 及 R7、C3 ...
