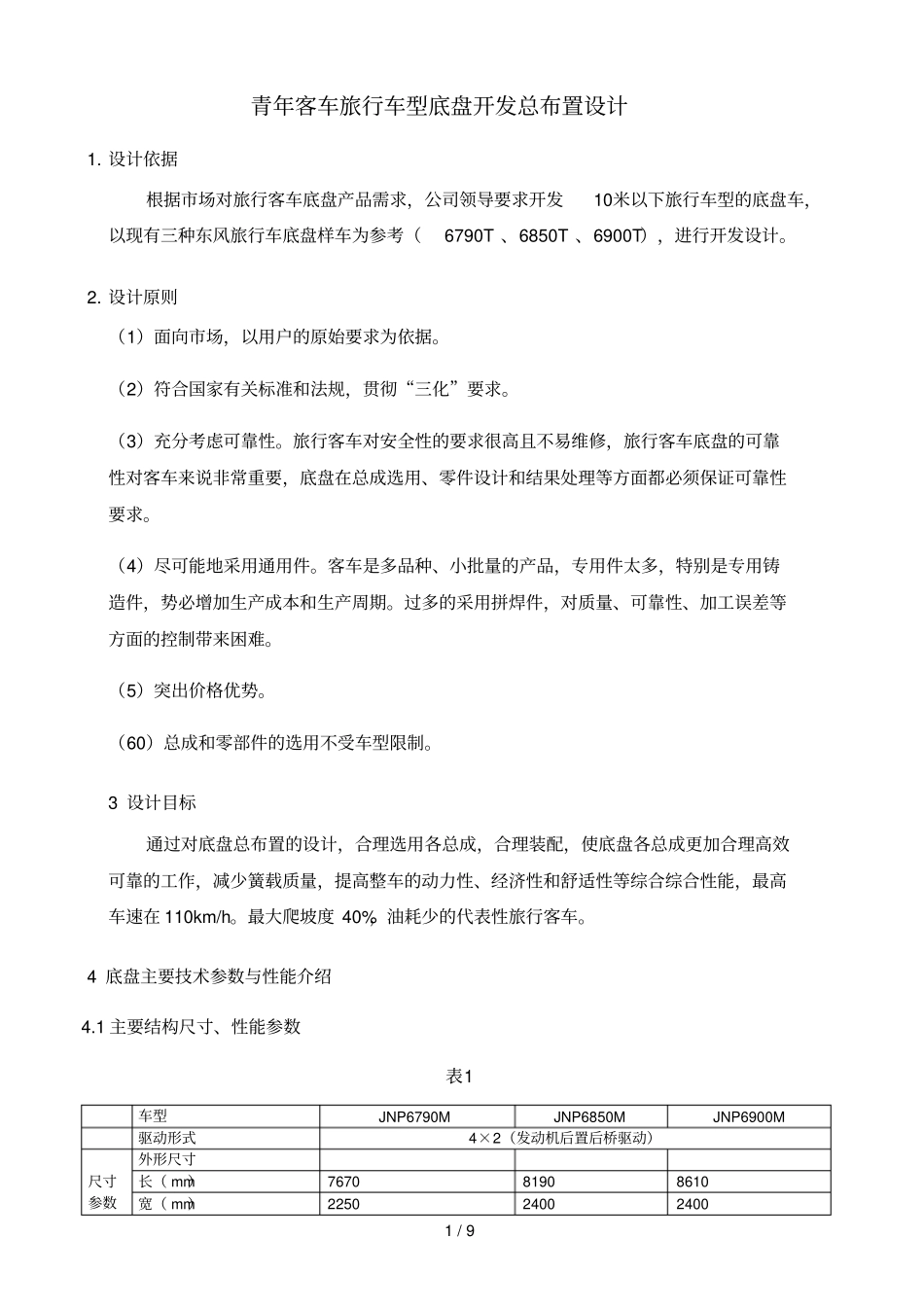

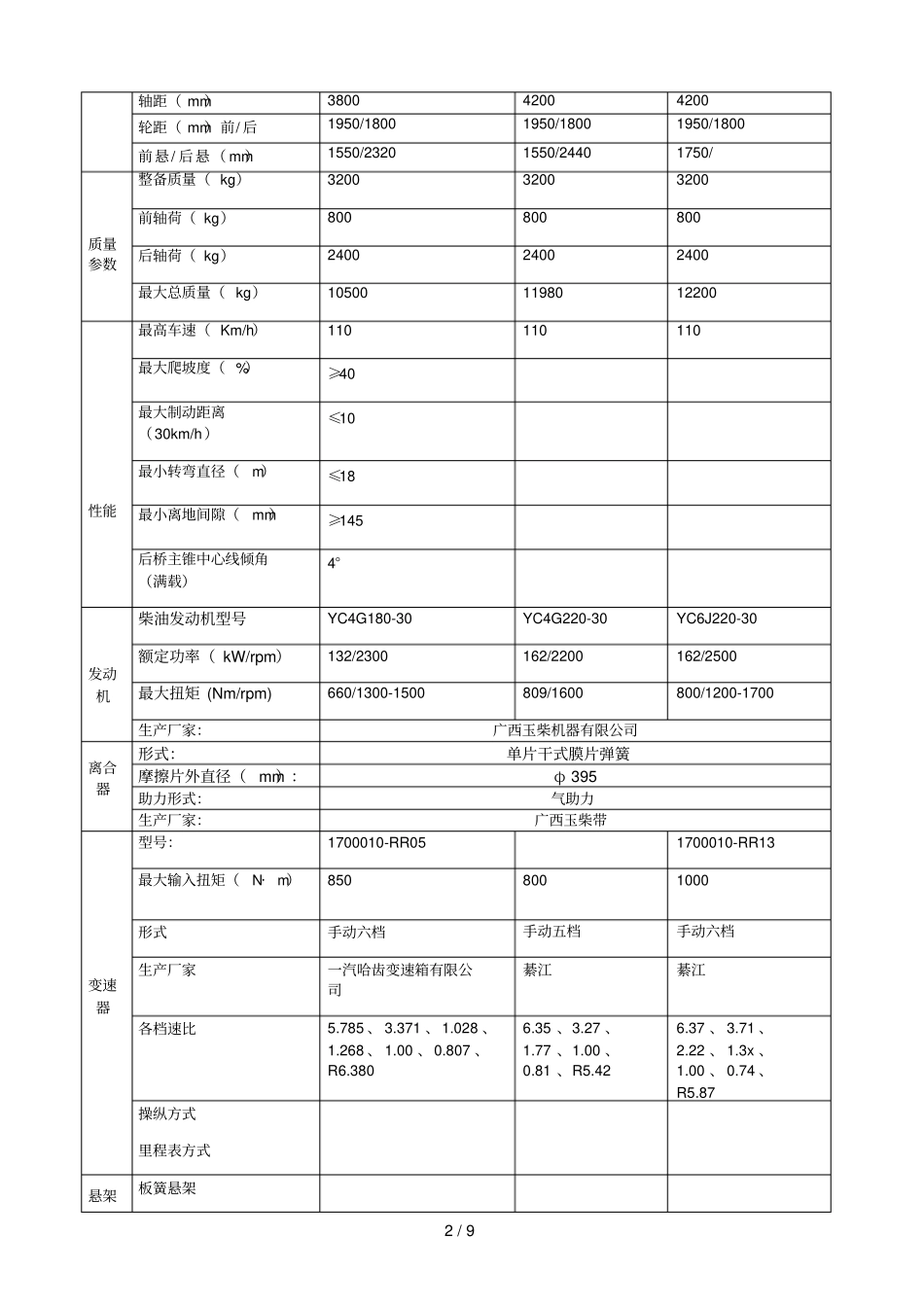

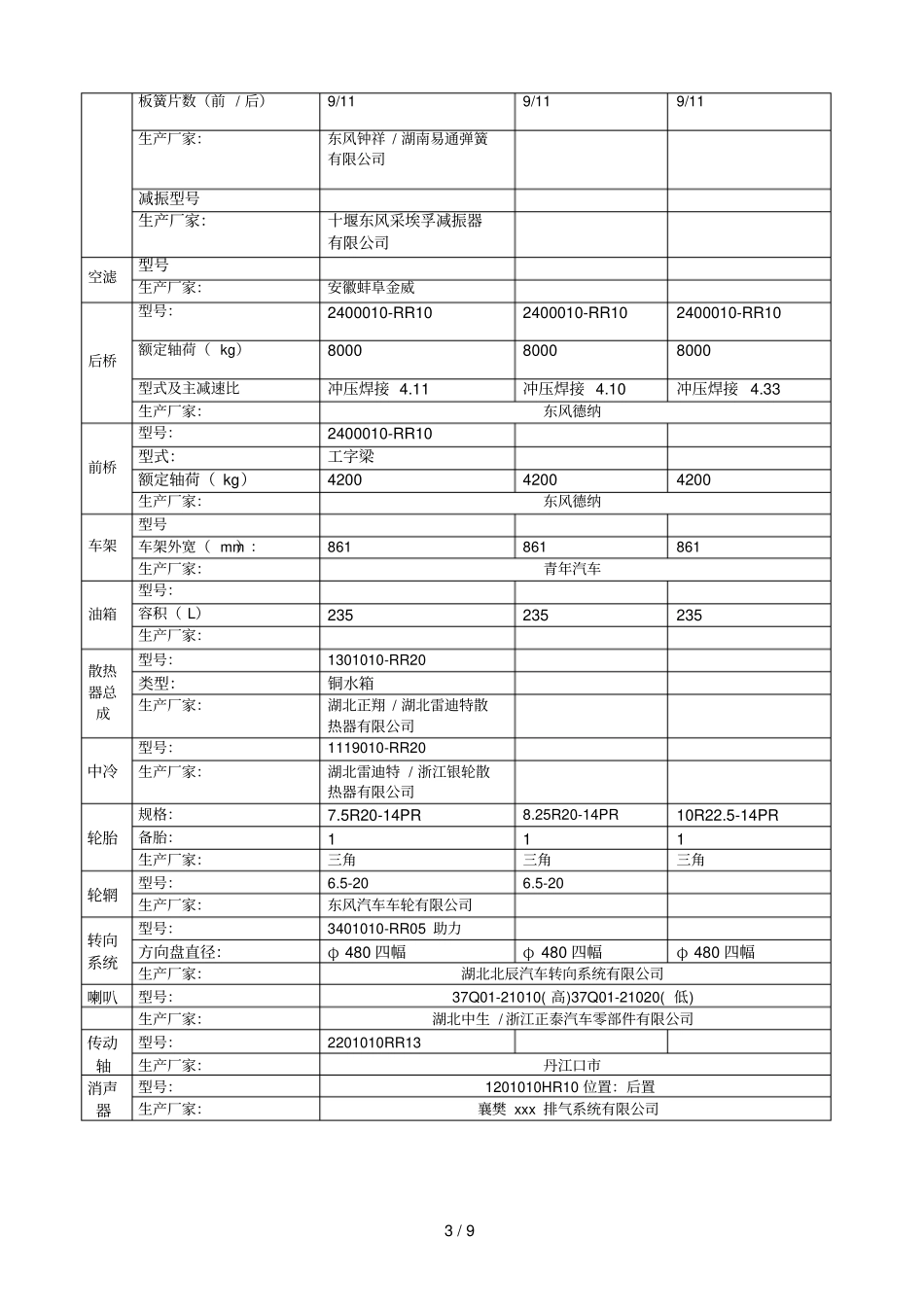

1 / 9 青年客车旅行车型底盘开发总布置设计1. 设计依据根据市场对旅行客车底盘产品需求,公司领导要求开发10米以下旅行车型的底盘车,以现有三种东风旅行车底盘样车为参考(6790T 、6850T 、6900T),进行开发设计。2. 设计原则(1)面向市场,以用户的原始要求为依据。(2)符合国家有关标准和法规,贯彻“三化”要求。(3)充分考虑可靠性。旅行客车对安全性的要求很高且不易维修,旅行客车底盘的可靠性对客车来说非常重要,底盘在总成选用、零件设计和结果处理等方面都必须保证可靠性要求。(4)尽可能地采用通用件。客车是多品种、小批量的产品,专用件太多,特别是专用铸造件,势必增加生产成本和生产周期。过多的采用拼焊件,对质量、可靠性、加工误差等方面的控制带来困难。(5)突出价格优势。(60)总成和零部件的选用不受车型限制。3 设计目标通过对底盘总布置的设计,合理选用各总成,合理装配,使底盘各总成更加合理高效可靠的工作,减少簧载质量,提高整车的动力性、经济性和舒适性等综合综合性能,最高车速在 110km/h。最大爬坡度 40%,油耗少的代表性旅行客车。4 底盘主要技术参数与性能介绍4.1 主要结构尺寸、性能参数表1 车型JNP6790M JNP6850M JNP6900M 驱动形式4×2(发动机后置后桥驱动)尺寸参数外形尺寸长( mm)7670 8190 8610 宽( mm)2250 2400 2400 2 / 9 轴距( mm)3800 4200 4200 轮距( mm)前/ 后1950/1800 1950/1800 1950/1800 前悬/ 后悬( mm)1550/2320 1550/2440 1750/ 质量参数整备质量( kg)3200 3200 3200 前轴荷( kg)800 800 800 后轴荷( kg)2400 2400 2400 最大总质量( kg)10500 11980 12200 性能最高车速( Km/h)110110110最大爬坡度( %)≥40 最大制动距离(30km/h)≤10 最小转弯直径(m)≤18 最小离地间隙(mm)≥145 后桥主锥中心线倾角(满载)4°发动机柴油发动机型号YC4G180-30 YC4G220-30 YC6J220-30 额定功率( kW/rpm)132/2300 162/2200 162/2500 最大扭矩 (Nm/rpm) 660/1300-1500 809/1600 800/1200-1700 生产厂家:广西玉柴机器有限公司离合器形式:单片干式膜片弹簧摩擦片外直径(mm):φ 395 助力形式:气助力生产厂家:广西玉柴带变速器型号:1700010-RR05 1700010-RR13 最大输入扭矩(N·m)850 800 1000 形式手动六档手动五档手动六档生产厂家一汽哈齿变速箱有限公司綦江綦江各档速...
