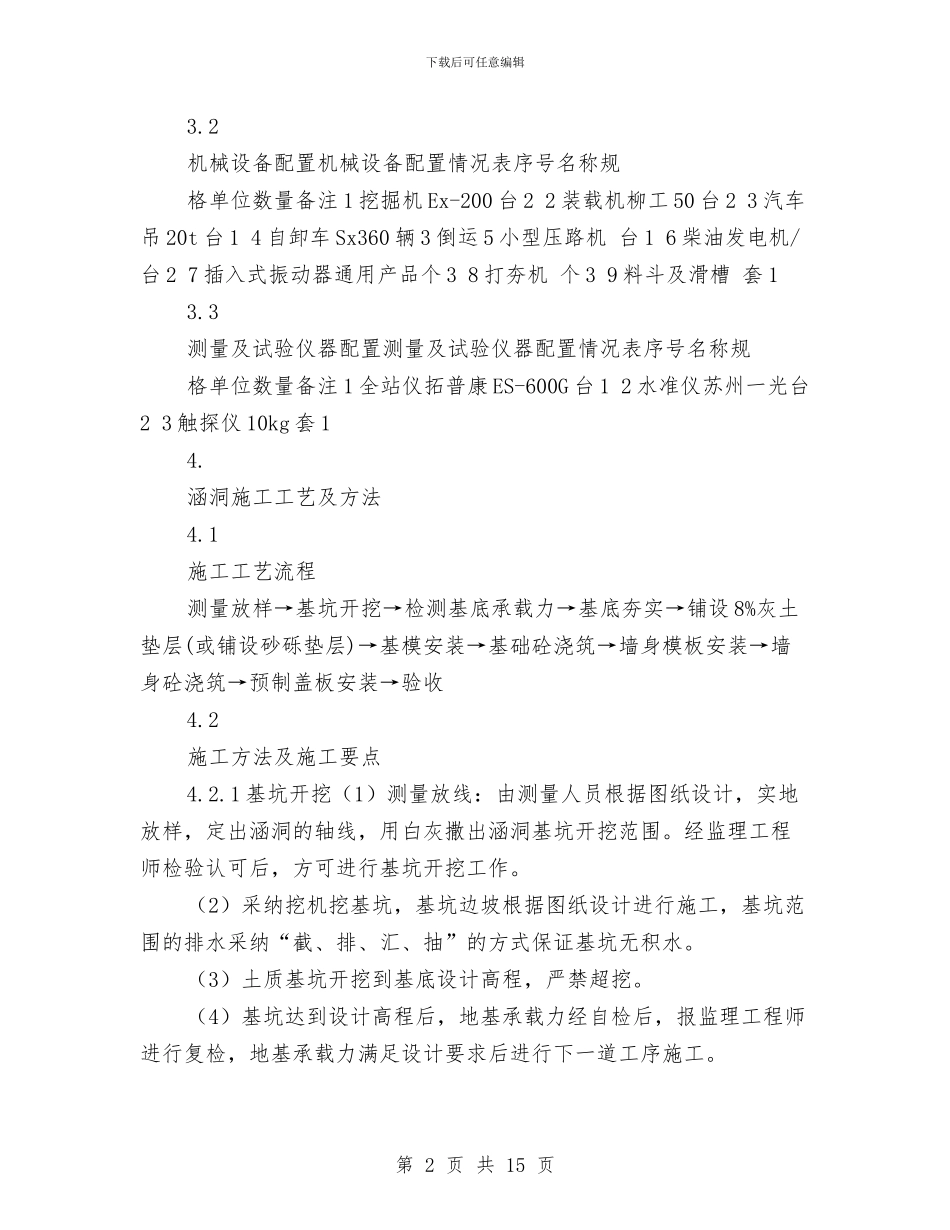

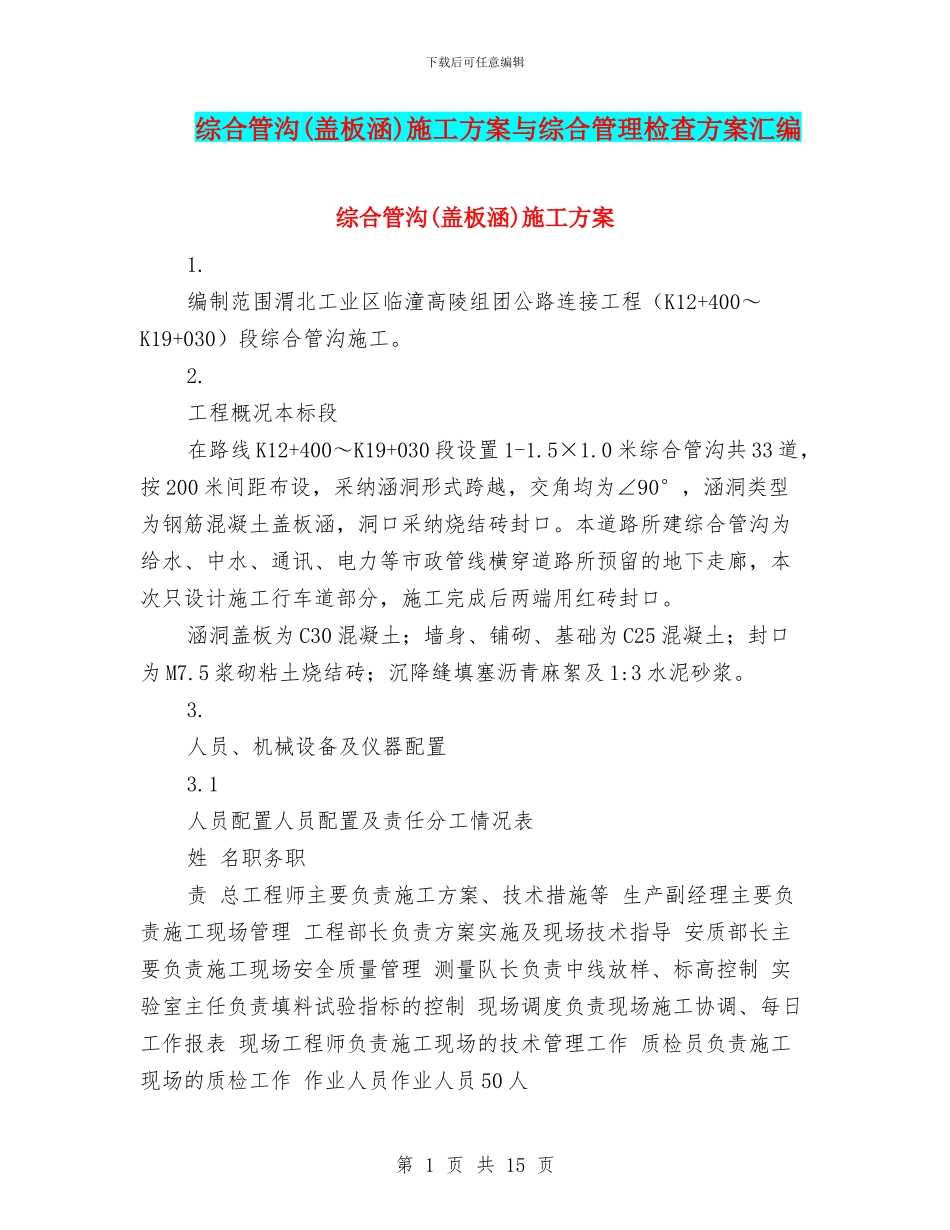

下载后可任意编辑综合管沟(盖板涵)施工方案与综合管理检查方案汇编综合管沟(盖板涵)施工方案1.编制范围渭北工业区临潼高陵组团公路连接工程（K12+400～K19+030）段综合管沟施工。2.工程概况本标段在路线 K12+400～K19+030 段设置 1-1.5×1.0 米综合管沟共 33 道，按 200 米间距布设，采纳涵洞形式跨越，交角均为∠90°，涵洞类型为钢筋混凝土盖板涵，洞口采纳烧结砖封口。本道路所建综合管沟为给水、中水、通讯、电力等市政管线横穿道路所预留的地下走廊，本次只设计施工行车道部分，施工完成后两端用红砖封口。涵洞盖板为 C30 混凝土；墙身、铺砌、基础为 C25 混凝土；封口为 M7.5 浆砌粘土烧结砖；沉降缝填塞沥青麻絮及 1:3 水泥砂浆。3.人员、机械设备及仪器配置3.1人员配置人员配置及责任分工情况表姓 名职务职责 总工程师主要负责施工方案、技术措施等 生产副经理主要负责施工现场管理 工程部长负责方案实施及现场技术指导 安质部长主要负责施工现场安全质量管理 测量队长负责中线放样、标高控制 实验室主任负责填料试验指标的控制 现场调度负责现场施工协调、每日工作报表 现场工程师负责施工现场的技术管理工作 质检员负责施工现场的质检工作 作业人员作业人员 50 人 第 1 页 共 15 页下载后可任意编辑3.2机械设备配置机械设备配置情况表序号名称规格单位数量备注 1 挖掘机 Ex-200 台 2 2 装载机柳工 50 台 2 3 汽车吊 20t 台 1 4 自卸车 Sx360 辆 3 倒运 5 小型压路机 台 1 6 柴油发电机/台 2 7 插入式振动器通用产品个 3 8 打夯机 个 3 9 料斗及滑槽 套 1 3.3测量及试验仪器配置测量及试验仪器配置情况表序号名称规格单位数量备注 1 全站仪拓普康 ES-600G 台 1 2 水准仪苏州一光台2 3 触探仪 10kg 套 1 4.涵洞施工工艺及方法4.1施工工艺流程测量放样→基坑开挖→检测基底承载力→基底夯实→铺设 8%灰土垫层(或铺设砂砾垫层)→基模安装→基础砼浇筑→墙身模板安装→墙身砼浇筑→预制盖板安装→验收4.2施工方法及施工要点4.2.1 基坑开挖（1）测量放线：由测量人员根据图纸设计，实地放样，定出涵洞的轴线，用白灰撒出涵洞基坑开挖范围。经监理工程师检验认可后，方可进行基坑开挖工作。（2）采纳挖机挖基坑，基坑边坡根据图纸设计进行施工，基坑范围的排水采纳“截、排、汇、抽”的方式保证基坑无积水。（3）土质基坑开挖到基底设计高程，严禁...
