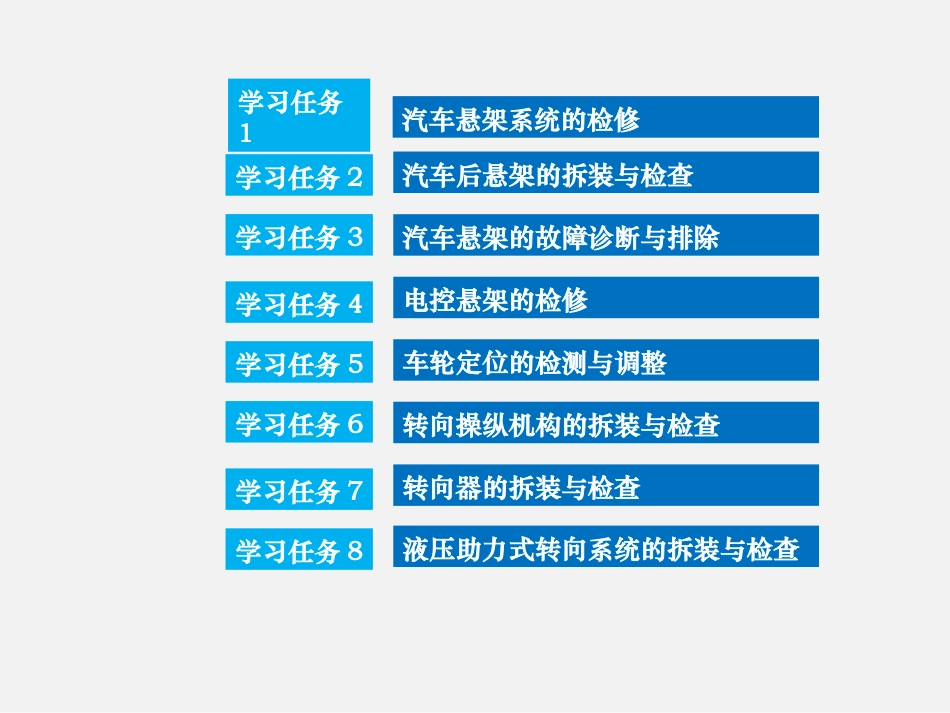

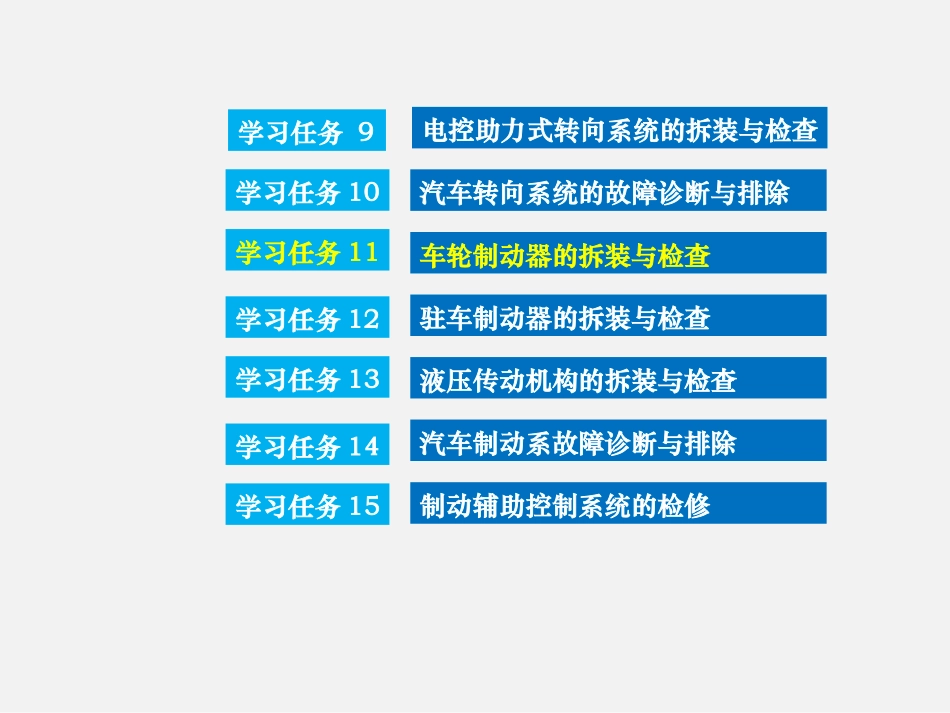

汽车悬架、转向汽车悬架、转向与制动系统维修与制动系统维修全国交通运输职业教育教学指导委员会规划教材全国交通运输职业教育教学指导委员会规划教材教育部中等职业教育汽车专业技能课教材教育部中等职业教育汽车专业技能课教材汽车悬架系统的检修汽车后悬架的拆装与检查汽车悬架的故障诊断与排除电控悬架的检修车轮定位的检测与调整学习任务1学习任务2学习任务3学习任务4学习任务5学习任务6学习任务7学习任务8转向操纵机构的拆装与检查转向器的拆装与检查液压助力式转向系统的拆装与检查学习任务10学习任务11学习任务12学习任务13学习任务14学习任务15学习任务9电控助力式转向系统的拆装与检查汽车转向系统的故障诊断与排除车轮制动器的拆装与检查驻车制动器的拆装与检查液压传动机构的拆装与检查汽车制动系故障诊断与排除制动辅助控制系统的检修学习任务学习任务1111车轮制动器的拆装车轮制动器的拆装与检查与检查任务描述学习目标理论知识任务实施学习拓展12345一辆北京现代ix35紧凑型SUV，车主反映最近发现车辆制动系统有时不灵，轻度制动时，出现忽左忽右跑偏现象，车辆稳定性变差，长时间进行制动操作，感觉有些制动距离过长的现象。4S店接车人员进行路面试车制动时，发现故障现象和基本车主所述相吻合，初步检查制动踏板高度及硬度、制动液液位等符合技术要求。现在需要对车轮制动器进行进一步拆装与检修，查找具体故障部位进行故障排除。任务描述学习目标知识目标1.掌握制动器的作用、组成及类型；2.掌握制动器组成部件名称及安装位置；3.熟悉制动器进行拆装、检查的技术流程和规范；4.清楚制动器检测技术技术标准。技能目标1.能完成汽车制动器的拆装；2.能完成制动器部件的检测和更换。１.时间要求:建议10学时２.质量要求:在满足厂家的生产规范及质量要求前提下能够熟练快速地诊断与排除故障３.安全要求:严格按照安全操作规程进行项目作业４.文明要求:自觉按照文明生产规则进行项目作业５.环保要求:努力按照环境保护要求进行项目作业项目要求一、理论知识1.制动器的功用通过固定件（制动蹄、摩擦片）与旋转件（制动鼓、制动盘）之间的摩擦产生摩擦力，使行驶的汽车减速甚至停车，使下坡行驶的汽车行驶稳定。一、理论知识2.制动器的类型鼓式盘式3.制动器的工作原理踩下制动踏板时，制动主缸的液压油在一定压力下进入制动轮缸，轮缸油压升高，活塞被推出，继而摩擦片被挤压在制动盘上，夹紧制动盘，通过摩擦作用，产生制动力，阻碍汽车运动。4.车轮制动器的组成车轮制动器由制动钳、摩擦片、制动盘、工作缸、主缸、制动油管、制动踏板、ABS+EBD等相关元件组成。二、任务实施制动器拆卸1.准备工作(1)将实训车辆停放在维修区域。(2)检查举升器工作是否正常，安全机构工作是否正常。(3)准备常用工具套件、车辆挡块、翼子板布、三件套等工具。2.技术要求与注意事项(1)使用车辆的举升机前应清除举升机附近妨碍作业的器具及杂物，并检查操作手柄是否能正常工作，操作机构是否灵敏有效。(2)各螺丝务必按照规定力矩进行拧紧，安装或拆卸必须遵循相关的顺序。(3)当拆卸转向油泵压力油管和回油软管时，注意要用容器回收动力转向油，以免造成污染和浪费。3.操作步骤(1)车辆制动器的拆卸。(2)部件的检查。(3)车轮制动器的装配。机械式、气动式、液压式、气—液混合式、全电制动控制的比较三、学习拓展车辆制动系统的发展现状及趋势谢谢观看！
