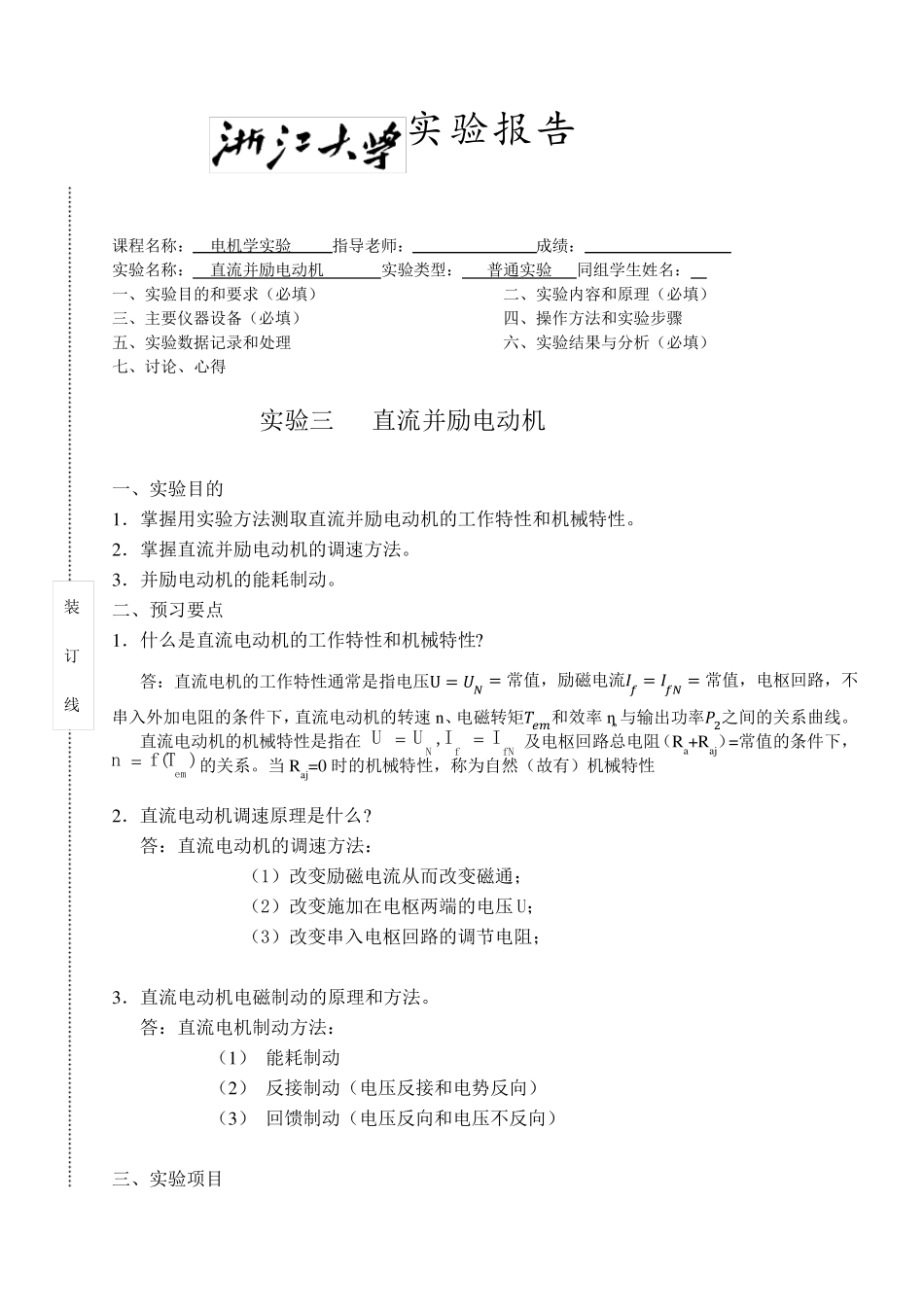

装 订 线 实验报告 课程名称： 电机学实验 指导老师： 成绩： 实验名称： 直流并励电动机 实验类型： 普通实验 同组学生姓名： 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得 实验三 直流并励电动机 一、实验目的 1．掌握用实验方法测取直流并励电动机的工作特性和机械特性。 2．掌握直流并励电动机的调速方法。 3．并励电动机的能耗制动。 二、预习要点 1．什么是直流电动机的工作特性和机械特性? 答：直流电机的工作特性通常是指电压U = ᵄᵄ = 常值，励磁电流ᵃᵅ = ᵃᵅᵄ = 常值，电枢回路，不串入外加电阻的条件下，直流电动机的转速 n 、电磁转矩ᵄᵅᵅ和效率 ȵ 与输出功率ᵄ2之间的关系曲线。 直流电动机的机械特性是指在 及电枢回路总电阻（Ra+Raj）=常值的条件下，的关系。当 Raj=0 时的机械特性，称为自然（故有）机械特性 2．直流电动机调速原理是什么? 答：直流电动机的调速方法： （1）改变励磁电流从而改变磁通； （2）改变施加在电枢两端的电压 U； （3）改变串入电枢回路的调节电阻； 3．直流电动机电磁制动的原理和方法。 答：直流电机制动方法： （1） 能耗制动 （2） 反接制动（电压反接和电势反向） （3） 回馈制动（电压反向和电压不反向） 三、实验项目 fNfNIIUU,)(emTfn P．2 实验名称： 装 订 线 1．工作特性和机械特性 保持U＝UN 和If＝IfN 不变，测取n 、T2、＝f(Ia)及n =f(T2)。 2．调速特性 (1)改变电枢电压调速 保持If＝IfN 常值，T2＝常值，测取n ＝f(Ua)。 (2)改变励磁电流调速 保持U＝UN，T2＝常值，Ra＝0，测取n ＝f(If)。 *(3)观察能耗制动过程 四、实验线路及操作步骤 1. 并励电动机的工作特性和机械特性 实验线路如图，直流并励电动机，测功机(请阅测功机使用说明)作为电动机负载。按照实验一方法起动直流并励电动机，其转向从测功机端观察为逆时针方向。 (把电枢电阻调到最大, Rf 调到最小) 将电动机电枢调节电阻Rl 调至零，同时调节直流电源调压旋钮、测功机的加载旋钮和电动机的磁场调节电阻Rf，调到其电机的额定值U＝UN，I＝IN，n ＝n N，其励磁电流即为额定励磁电流IfN，在保持U=UN 和I＝IfN 不变的条件下，逐次减小电动机的负载，即将测功机的加载旋钮逆时针转...
