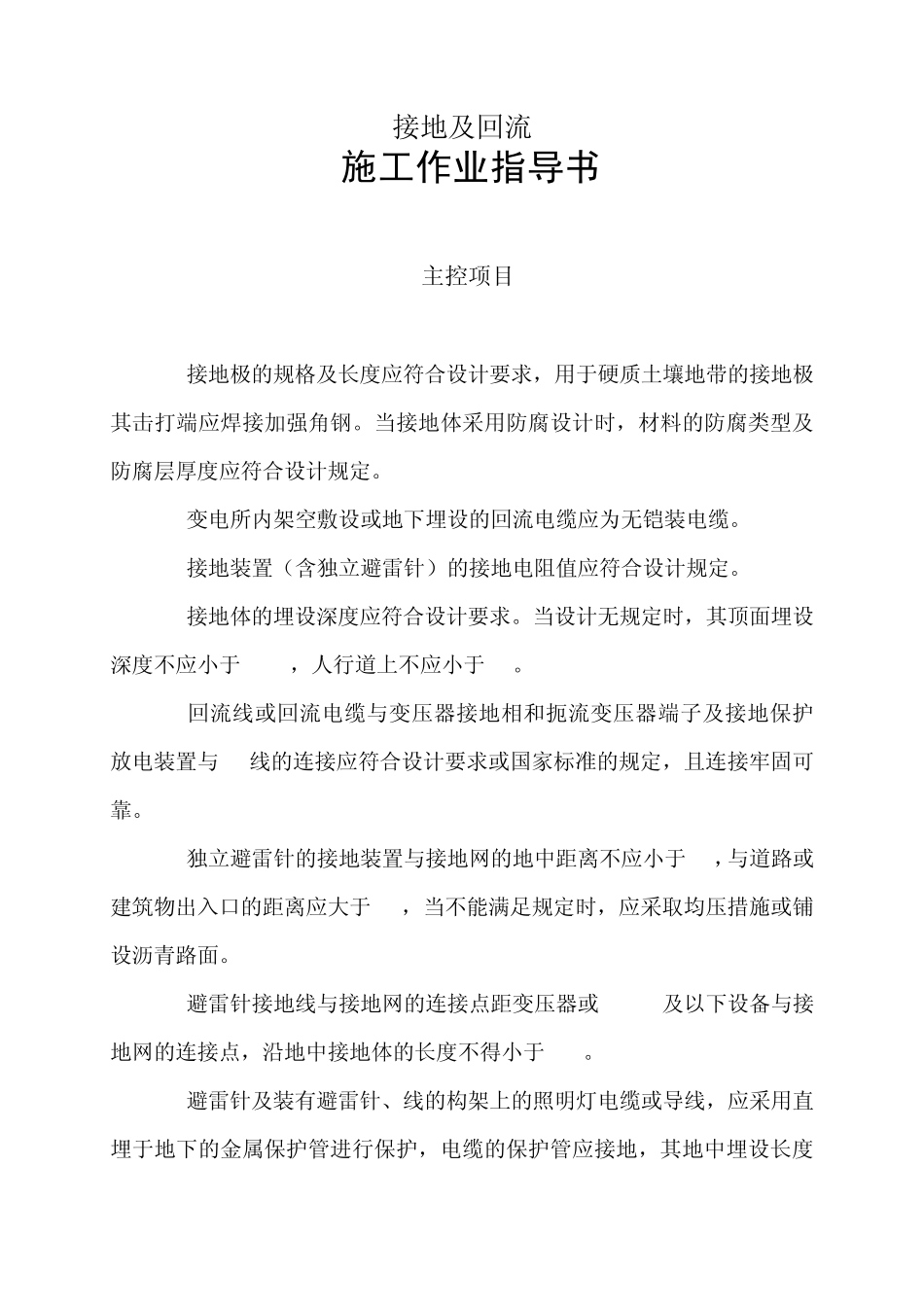

新建武汉至咸宁城际铁路四电集成 牵引供电施工作业指导书 接地及回流 单 位： 中铁建电气化局集团有限公司 武咸城际铁路四电集成项目经理部 编 制： 审 核： 批 准： 2011年 03月 20日发布 2011年 03月 20日实施 接地及回流 施工作业指导书 主控项目 1 接地极的规格及长度应符合设计要求，用于硬质土壤地带的接地极其击打端应焊接加强角钢。当接地体采用防腐设计时，材料的防腐类型及防腐层厚度应符合设计规定。 2 变电所内架空敷设或地下埋设的回流电缆应为无铠装电缆。 3 接地装置（含独立避雷针）的接地电阻值应符合设计规定。 4 接地体的埋设深度应符合设计要求。当设计无规定时，其顶面埋设深度不应小于 0.6m，人行道上不应小于 1m。 5 回流线或回流电缆与变压器接地相和扼流变压器端子及接地保护放电装置与 N线的连接应符合设计要求或国家标准的规定，且连接牢固可靠。 6 独立避雷针的接地装置与接地网的地中距离不应小于 3m，与道路或建筑物出入口的距离应大于 5m，当不能满足规定时，应采取均压措施或铺设沥青路面。 7 避雷针接地线与接地网的连接点距变压器或 35kv及以下设备与接地网的连接点，沿地中接地体的长度不得小于 15m。 8 避雷针及装有避雷针、线的构架上的照明灯电缆或导线，应采用直埋于地下的金属保护管进行保护，电缆的保护管应接地，其地中埋设长度 不得小于10m。 9 接地体的连接应采用电焊搭接连接，搭接长度：扁钢为其宽度的两倍（至少焊接三个楞边）；圆钢为其直径的 6倍（为两侧焊接）扁钢与钢管或角钢连接时，除在扁钢两侧焊接外，还应将扁钢本体弯成弧形或直角形（或加焊 L形扁钢）与钢管或角钢焊接成一个整体，所有焊接处应牢固，不得有假焊或虚焊现象。 10 接地干线至少应在不同的两点与按地网相连接，每一设备的工作接地和保护接地应单独与接地干线或按地网可靠连接，严禁将几个部件串联接地。所有设备接地线其露出地面部分及埋入地下部分均应作防腐处理。 11 电缆沟内接地母线的敷设方式及与接地网的连接应符合设计要求，严禁将25kv电气设备或装置的接地线接于电缆沟内的接地母线上。 一般项目 1 回流电缆应采用非导磁性保护管及非导磁性夹具固定。 2 当设计采用变电所的铁路岔线作回流线时，由端子箱引出的轨回流扁钢应分别与两根钢轨连接，作为回流通路的钢轨，其所有轨缝连接处均应用扁钢跨接连接并焊牢。在站线接岔处，两根岔线钢轨应与站线牵引...
