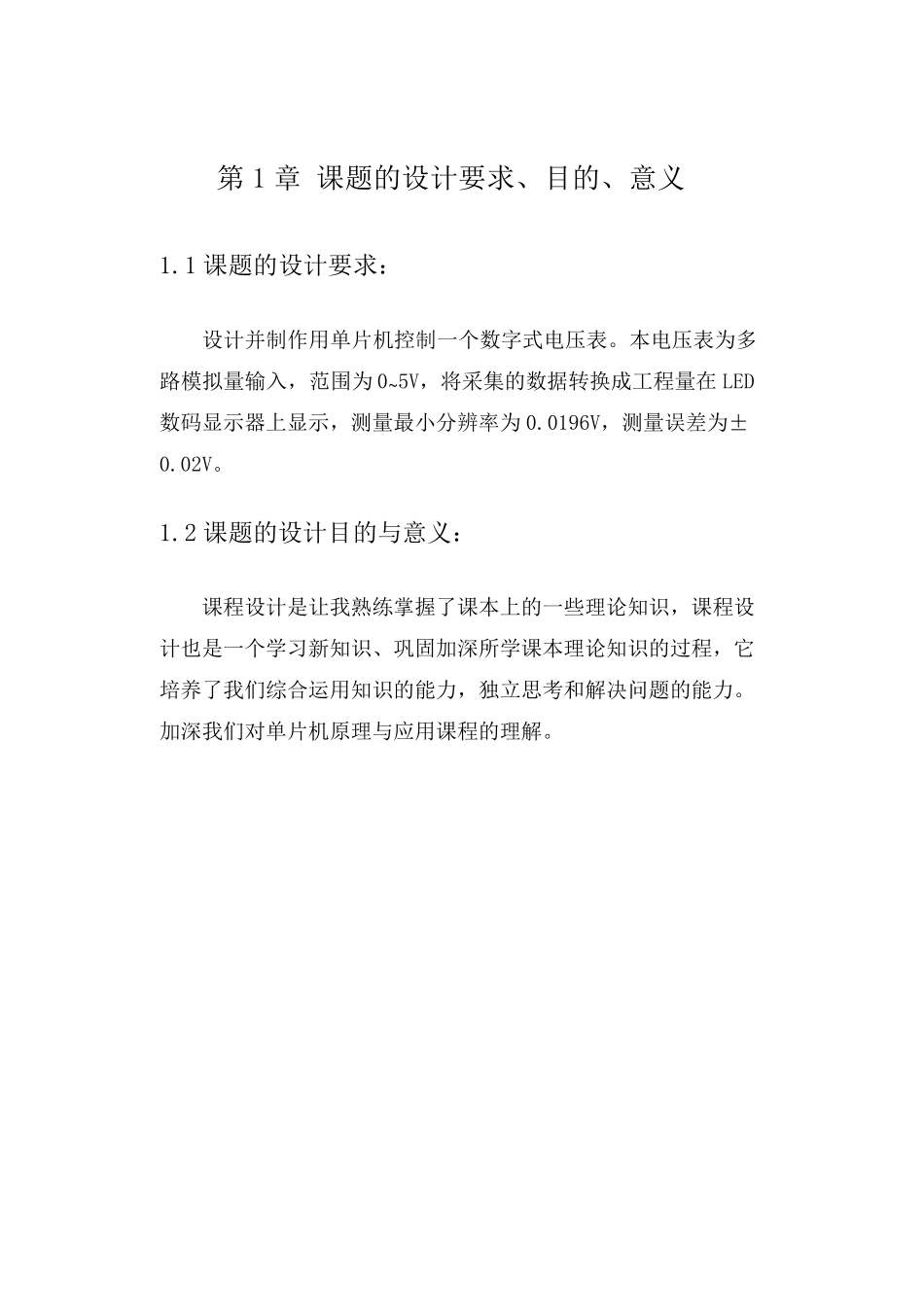

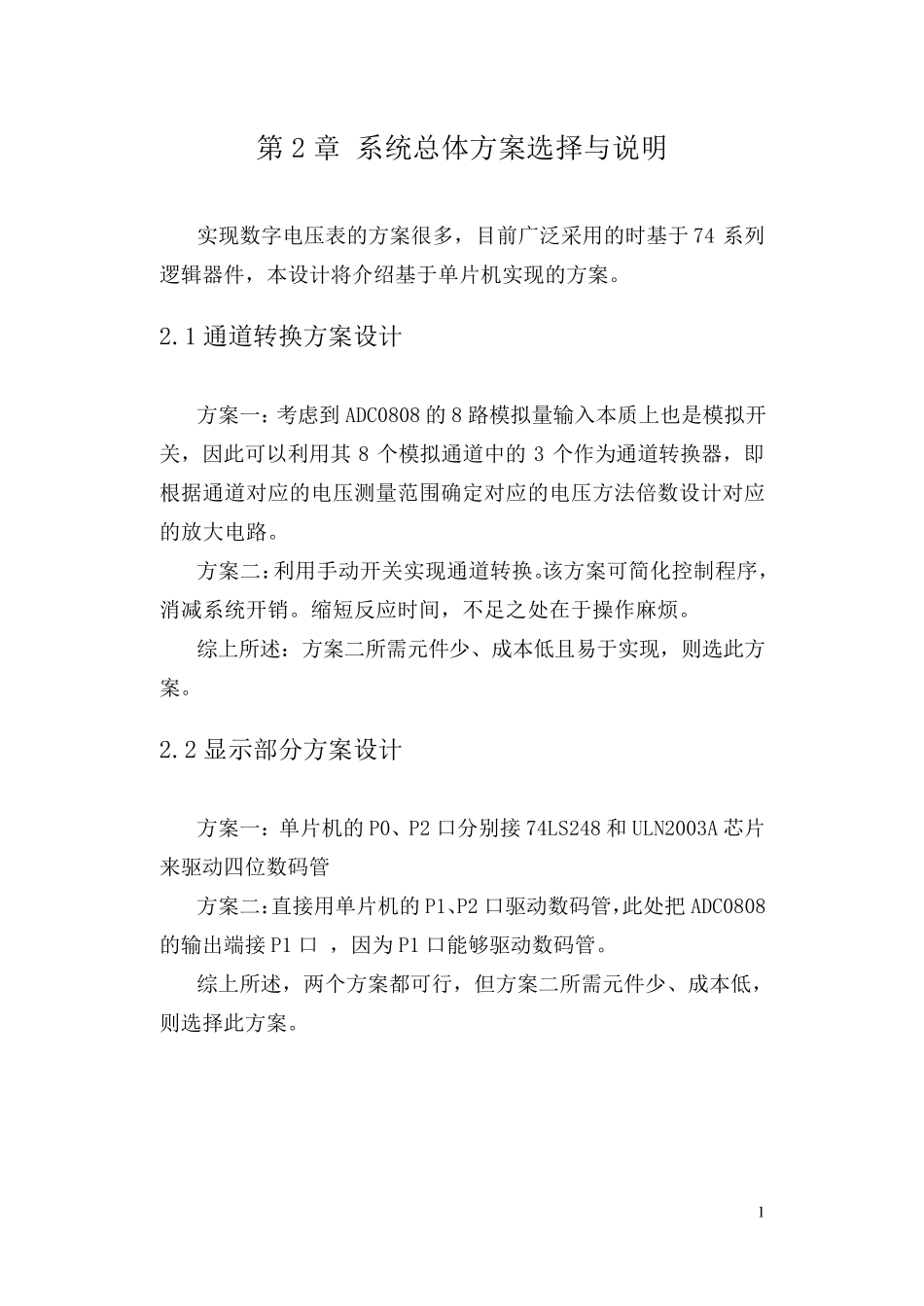

第1 章 课题的设计要求、目的、意义 1.1 课题的设计要求: 设计并制作用单片机控制一个数字式电压表。本电压表为多路模拟量输入,范围为0~5V,将采集的数据转换成工程量在LED数码显示器上显示,测量最小分辨率为0.0196V,测量误差为±0.02V。 1.2 课题的设计目的与意义: 课程设计是让我熟练掌握了课本上的一些理论知识,课程设计也是一个学习新知识、巩固加深所学课本理论知识的过程,它培养了我们综合运用知识的能力,独立思考和解决问题的能力。加深我们对单片机原理与应用课程的理解。 1 第2 章 系统总体方案选择与说明 实现数字电压表的方案很多,目前广泛采用的时基于74 系列逻辑器件,本设计将介绍基于单片机实现的方案。 2.1 通道转换方案设计 方案一:考虑到ADC0808 的8 路模拟量输入本质上也是模拟开关,因此可以利用其8 个模拟通道中的3 个作为通道转换器,即根据通道对应的电压测量范围确定对应的电压方法倍数设计对应的放大电路。 方案二:利用手动开关实现通道转换。该方案可简化控制程序,消减系统开销。缩短反应时间,不足之处在于操作麻烦。 综上所述:方案二所需元件少、成本低且易于实现,则选此方案。 2.2 显示部分方案设计 方案一:单片机的P0、P2 口分别接 74LS248 和 ULN2003A 芯片来驱动四位数码管 方案二:直接用单片机的P1、P2 口驱动数码管,此处把 ADC0808的输出端接 P1 口 ,因为P1 口能够驱动数码管。 综上所述,两个方案都可行,但方案二所需元件少、成本低,则选择此方案。 2 第3 章 系统结构框图与工作原理 3.1 系统结构框图 根据项目要求,确定该系统的设计方案,图3-1 为该方案的硬件电路设计框图。由6 个部分组成,即单片机、时钟电路、复位电路、LED 显示电路、A/D 转换器和测量电压输入电路。 图3-1 系统结构框图 时钟电路 复位电路 单 片 机 LED 显示电路 A/D 转换 测量电压输入电路 3 3.2 工作原理 系统采用12M 晶振产生脉冲做AT89C51 的内部时钟信号,通过软件设置单片机的内部定时器T0 产生中断信号。利用中断设置单片机的P2.4 口取反产生脉冲做AT89C51 的时钟信号。通过按键选择八路通道中的一路,将该路电压送入 ADC0808 相应通道,单片机软件设置ADC0808 开始 A/D 转换,转换结束 ADC0808 的EOC 端口产生高电平,同时将 ADC0808 的EO 端口置为高电平,单片机将转换后结果存到片内RAM。系统调出显示子程序,将保...
