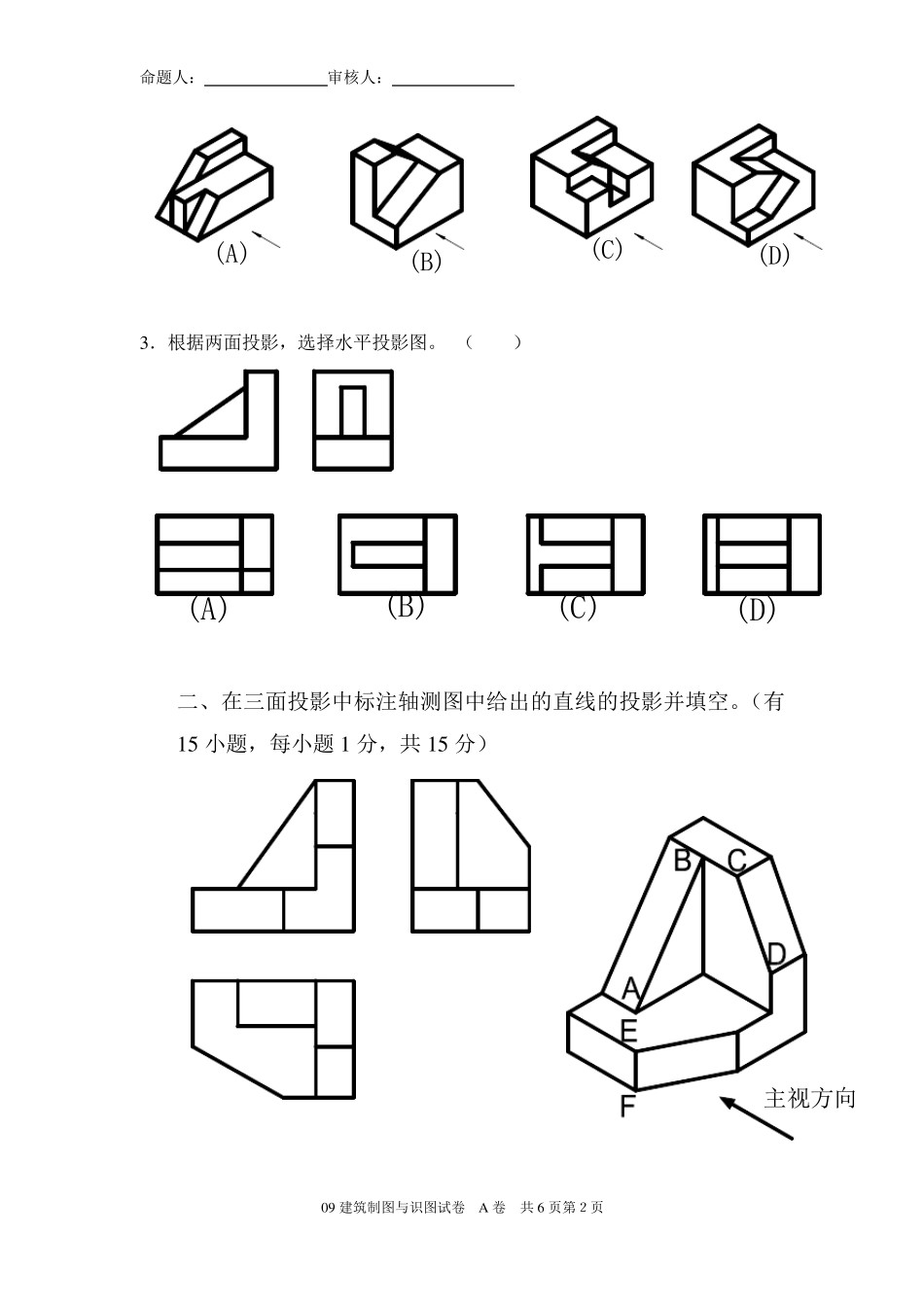

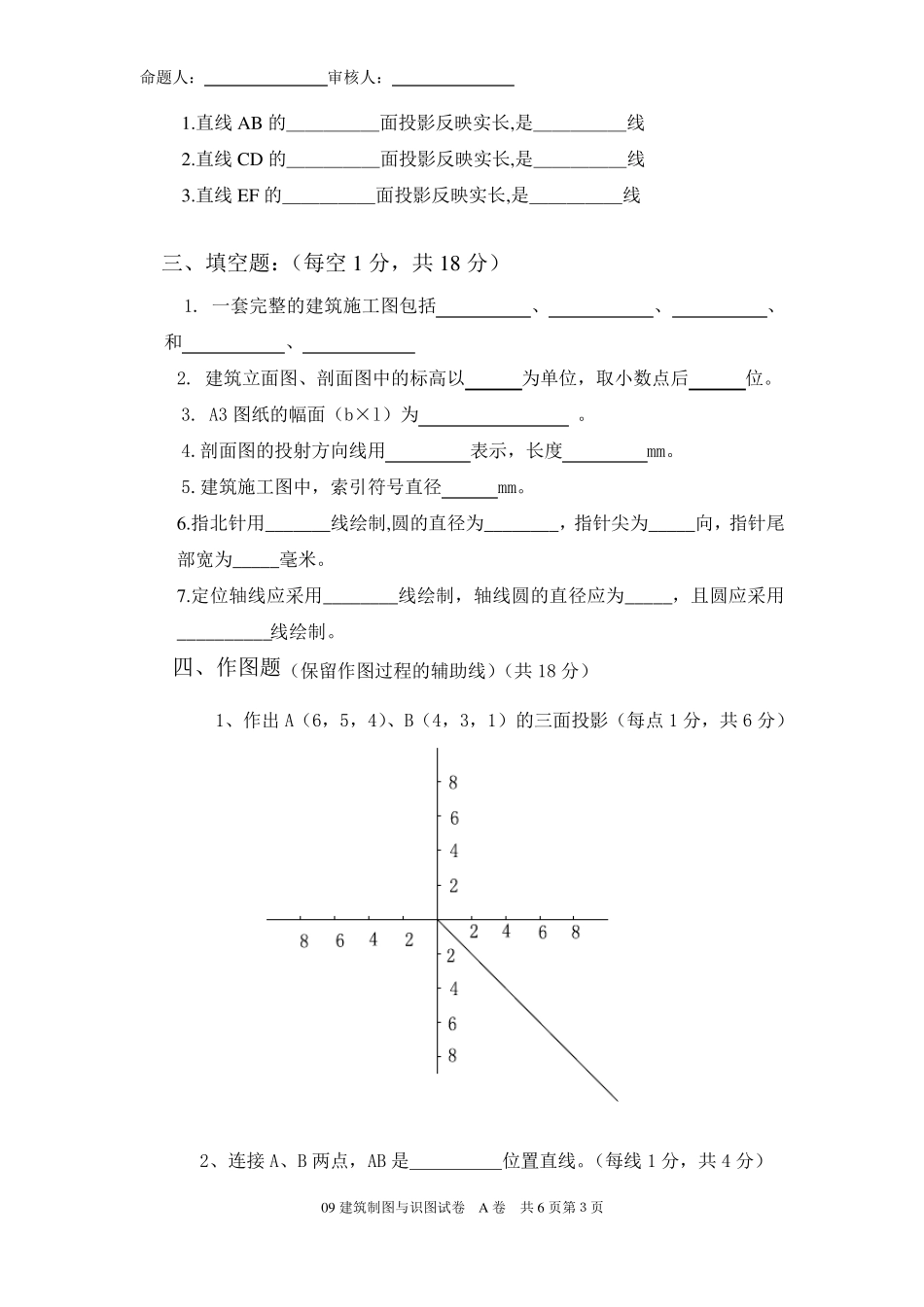

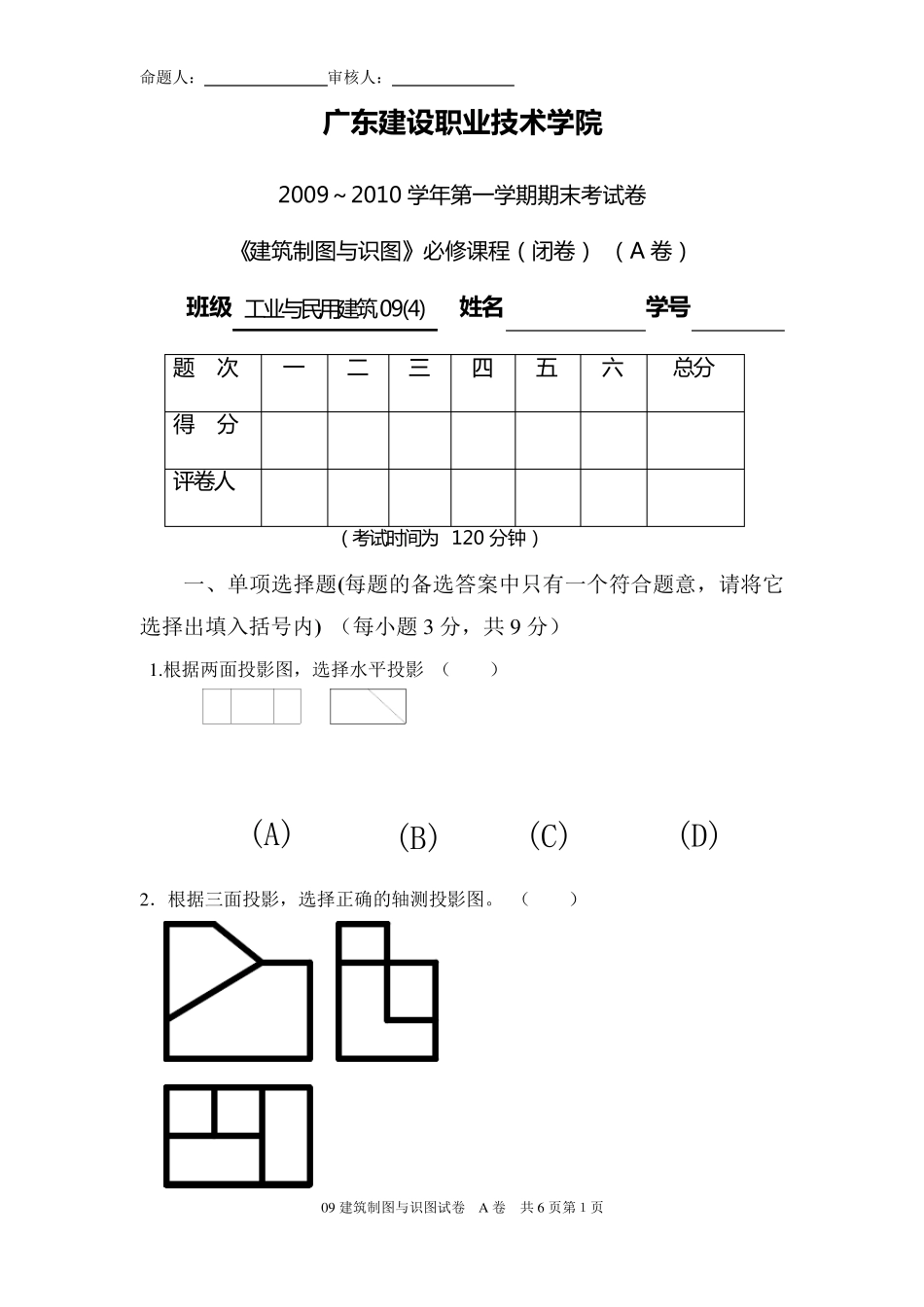

命题人： 审核人： 09 建筑制图与识图试卷 A 卷 共6 页第１页 广 东 建 设 职 业技术学院 2009～ 2010 学 年 第 一 学 期 期 末 考 试 卷 《建筑制图与识图》必修课程（闭卷 ） （A 卷 ） 班级 工业与民用建筑09(4) 姓名 学号 题 次 一 二 三 四 五 六 总分 得 分 评卷 人 （考 试 时间为 120 分钟） 一、单项选择题(每题的备选答案中只有一个符合题意，请将它选择出填入括号内) （每小题3 分，共9 分） 1.根据两面投影图，选择水平投影 （ ） (A)(B)(C)(D) 2．根据三面投影，选择正确的轴测投影图。 （ ） 命题人： 审核人： 09 建筑制图与识图试卷 A 卷 共6 页第２页 (A)(B)(C)(D) 3．根据两面投影，选择水平投影图。 （ ） (A)(B)(C)(D) 二、在三面投影中标注轴测图中给出的直线的投影并填空。（有15 小题，每小题1 分，共15 分） 主视方向 命题人： 审核人： 09 建筑制图与识图试卷 A 卷 共6 页第３页 1.直线AB 的＿＿＿＿＿面投影反映实长,是＿＿＿＿＿线 2.直线CD 的＿＿＿＿＿面投影反映实长,是＿＿＿＿＿线 3.直线EF 的＿＿＿＿＿面投影反映实长,是＿＿＿＿＿线 三、填空题：（每空1 分，共18 分） 1. 一套完整的建筑施工图包括 、 、 、 和 、 2. 建筑立面图、剖面图中的标高以 为单位，取小数点后 位。 3. A3 图纸的幅面（b×l）为 。 4.剖面图的投射方向线用 表示，长度 mm。 5.建筑施工图中，索引符号直径 mm。 6.指北针用_______线绘制,圆的直径为________，指针尖为_____向，指针尾部宽为_____毫米。 7.定位轴线应采用________线绘制，轴线圆的直径应为_____，且圆应采用__________线绘制。 四、作图题（保留作图过程的辅助线）（共18 分） 1、作出 A（6，5，4）、B（4，3，1）的三面投影（每点1 分，共6 分） 2、连接 A、B 两点，AB 是＿＿＿＿＿位置直线。（每线1 分，共4 分） 命题人： 审核人： 09 建筑制图与识图试卷 A 卷 共6 页第４页 3、完成五边形的水平投影。 （8 分） 五、图形标注。（共20 分） 已知一建筑立面图底稿，两端定位轴线编号是 1 和 4，室内外高差为 0.45M , 窗台距室外地面高 1.45M ,窗自身高 1.8M ,挑檐顶面距室外地坪 3.9M ,挑檐厚200M M，请在立面图中注明： 1.房屋两端轴线的编号（每空2 分，共4 分） 2.室外地坪、窗台和窗顶...
