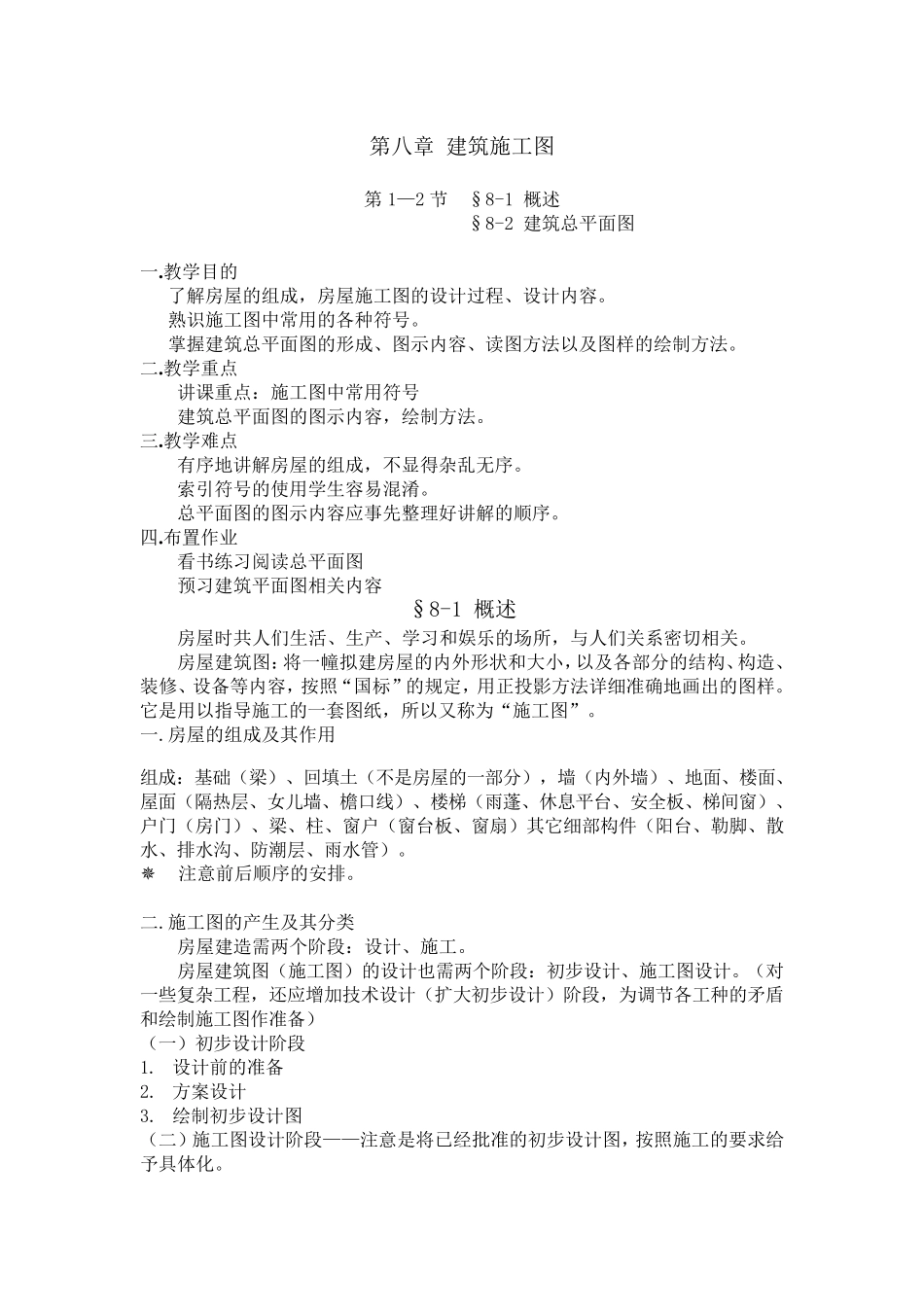

第八章 建筑施工图 第1—2 节 §8-1 概述 §8-2 建筑总平面图 一.教学目的 了解房屋的组成，房屋施工图的设计过程、设计内容。 熟识施工图中常用的各种符号。 掌握建筑总平面图的形成、图示内容、读图方法以及图样的绘制方法。 二.教学重点 讲课重点：施工图中常用符号 建筑总平面图的图示内容，绘制方法。 三.教学难点 有序地讲解房屋的组成，不显得杂乱无序。 索引符号的使用学生容易混淆。 总平面图的图示内容应事先整理好讲解的顺序。 四.布置作业 看书练习阅读总平面图 预习建筑平面图相关内容 §8-1 概述 房屋时共人们生活、生产、学习和娱乐的场所，与人们关系密切相关。 房屋建筑图：将一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，按照“国标”的规定，用正投影方法详细准确地画出的图样。它是用以指导施工的一套图纸，所以又称为“施工图”。 一.房屋的组成及其作用 组成：基础 （ 梁 ） 、回 填 土 （ 不是房屋的一部分） ，墙 （ 内外墙 ） 、地面、楼 面、屋面（ 隔 热 层 、女 儿 墙 、檐 口 线 ） 、楼 梯 （ 雨 蓬 、休 息 平台 、安 全 板 、梯 间 窗 ） 、户 门 （ 房门 ） 、梁 、柱 、窗 户 （ 窗 台 板 、窗 扇 ） 其它细部构件 （ 阳 台 、勒 脚 、散水 、排 水 沟 、防 潮 层 、雨 水 管 ） 。  注 意 前 后 顺序的安 排 。 二.施工图的产生及其分类 房屋建造需 两 个 阶 段 ：设计、施工。 房屋建筑图（ 施工图） 的设计也 需 两 个 阶 段 ：初 步 设计、施工图设计。（ 对一些 复 杂工程，还 应增 加 技 术 设计（ 扩 大初 步 设计） 阶 段 ，为调 节各工种的矛 盾和绘制施工图作准备） （ 一） 初 步 设计阶 段 1. 设计前 的准备 2. 方案 设计 3. 绘制初 步 设计图 （ 二） 施工图设计阶 段 ——注 意 是将已 经 批 准的初 步 设计图，按照施工的要 求 给予 具 体 化 。 一 套 完 整 的 施 工 图 ， 应 包 括 ： 1.图 纸 目 录 2.设 计 总 说 明 3.建 筑 施 工 图 （ 建 施 ） 4.结 构 施 工 图 （ 结 施 ） 5.建 筑 装 修 图 6.设 备 施 工 图 （ 设 施 ） 三 .施 工 图 的 图 示 特 点 1.施 工 图 中 的 各 图 样 ，...
