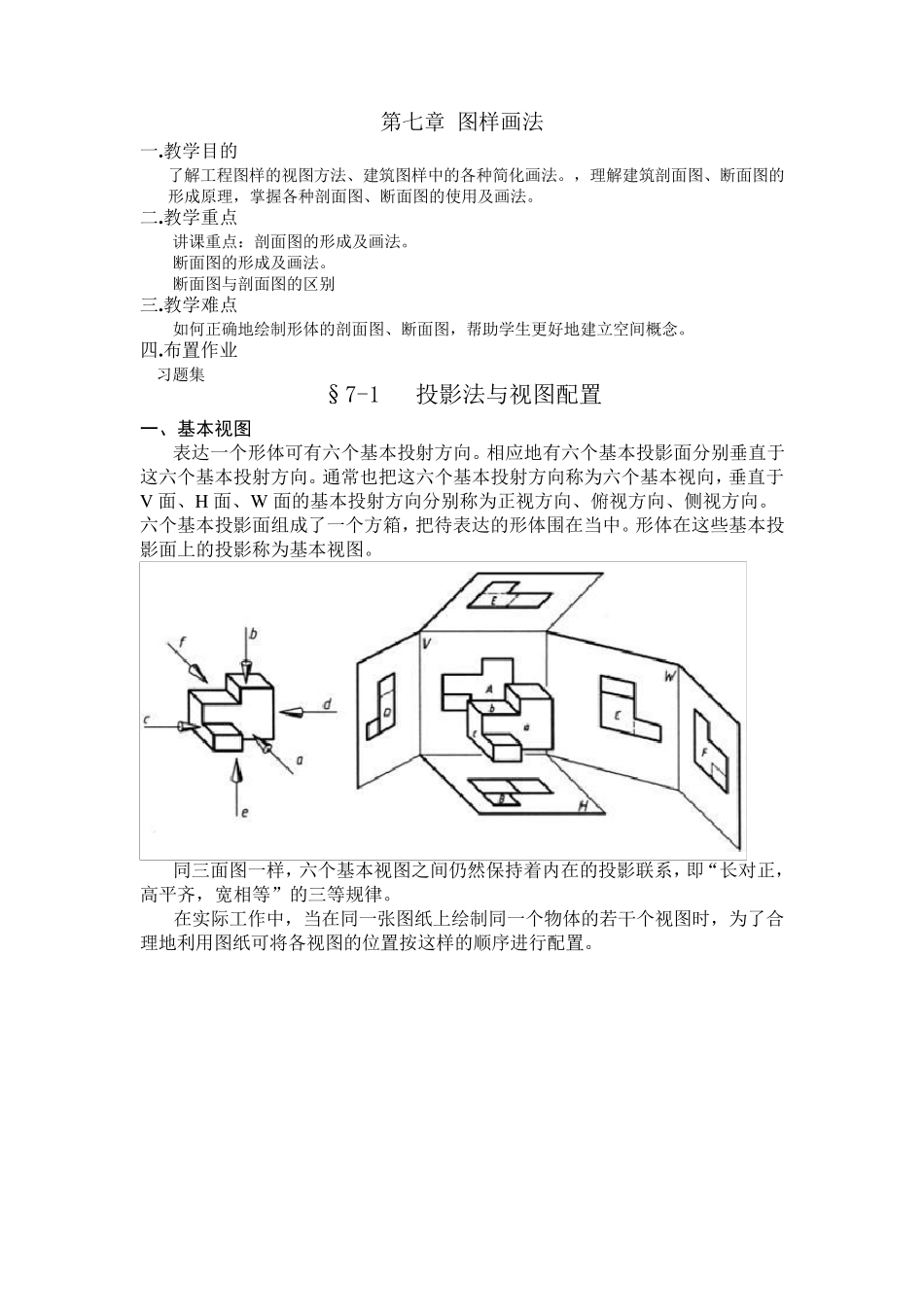

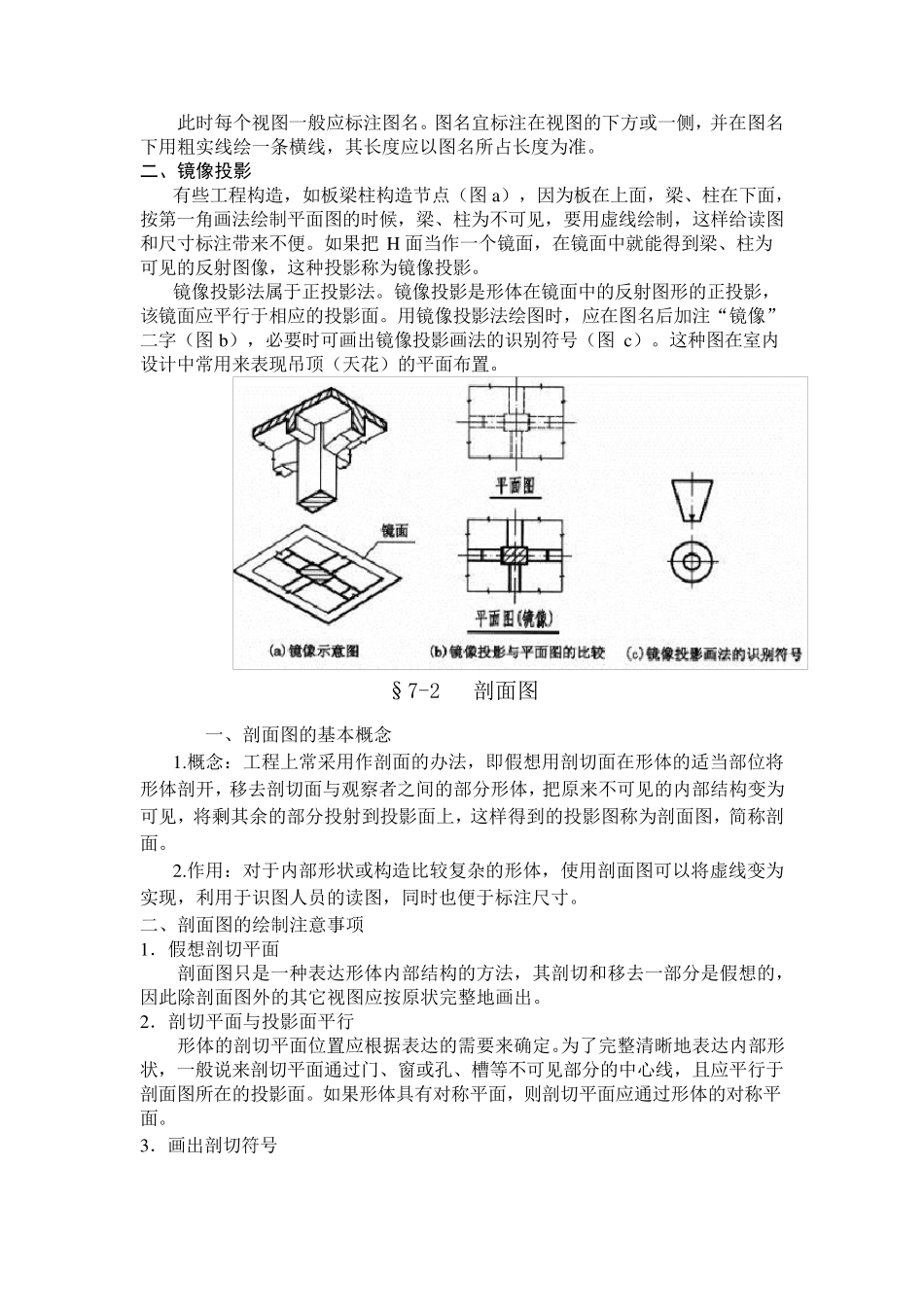

第七章 图样画法 一.教学目的 了解工程图样的视图方法、建筑图样中的各种简化画法。，理解建筑剖面图、断面图的形成原理，掌握各种剖面图、断面图的使用及画法。 二.教学重点 讲课重点：剖面图的形成及画法。 断面图的形成及画法。 断面图与剖面图的区别 三.教学难点 如何正确地绘制形体的剖面图、断面图，帮助学生更好地建立空间概念。 四.布置作业 习题集 §7-1 投影法与视图配置 一、基本视图 表达一个形体可有六个基本投射方向。相应地有六个基本投影面分别垂直于这六个基本投射方向。通常也把这六个基本投射方向称为六个基本视向，垂直于V 面、H 面、W 面的基本投射方向分别称为正视方向、俯视方向、侧视方向。六个基本投影面组成了一个方箱，把待表达的形体围在当中。形体在这些基本投影面上的投影称为基本视图。 同三面图一样，六个基本视图之间仍然保持着内在的投影联系，即“长对正，高平齐，宽相等”的三等规律。 在实际工作中，当在同一张图纸上绘制同一个物体的若干个视图时，为了合理地利用图纸可将各视图的位置按这样的顺序进行配置。 此 时 每 个 视 图 一 般 应 标 注 图 名 。 图 名 宜 标 注 在 视 图 的 下 方 或 一 侧 ， 并 在 图 名下 用 粗 实 线 绘 一 条 横 线 ， 其 长 度 应 以 图 名 所 占 长 度 为 准 。 二、镜像投影 有 些 工 程 构 造 ， 如 板 梁 柱 构 造 节 点 （ 图 a） ， 因 为 板 在 上 面 ， 梁 、 柱 在 下 面 ，按 第 一 角 画 法 绘 制 平 面 图 的 时 候 ， 梁 、 柱 为 不 可 见 ， 要 用 虚 线 绘 制 ， 这 样 给 读 图和 尺 寸 标 注 带 来 不 便 。 如 果 把H 面 当 作 一 个 镜 面 ， 在 镜 面 中 就 能 得 到 梁 、 柱 为可 见 的 反 射 图 像 ， 这 种 投 影 称 为 镜 像 投 影 。 镜 像 投 影 法 属 于 正 投 影 法 。 镜 像 投 影 是 形 体 在 镜 面 中 的 反 射 图 形 的 正 投 影 ，该 镜 面 应 平 行 于 相 应 的 投 影 面 。 用 镜 像 投 影 法 绘 图 时 ， 应 在 图 名 后 加 注 “ 镜 像 ”二 字 （ 图 b） ， 必 要 时 可 画 出 镜 像 投 影 画 法 的 识 别 符 号 （ 图c） ...
