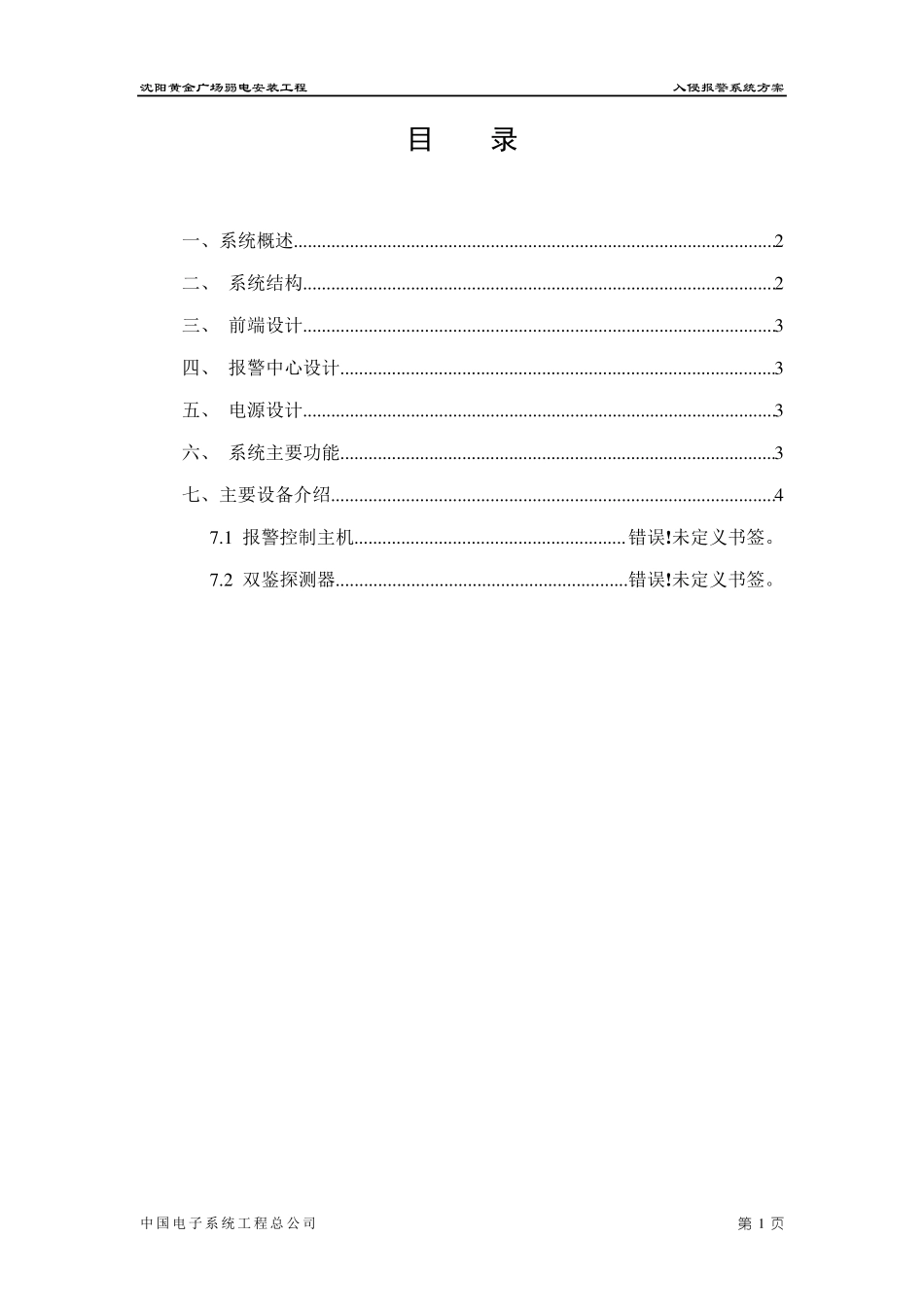

沈阳黄金广场弱电安装工程 入侵报警系统方案 中国电子系统工程总公司 第 1 页 目 录 一、系统概述....................................................................................................... 2 二、 系统结构..................................................................................................... 2 三、 前端设计..................................................................................................... 3 四、 报警中心设计............................................................................................. 3 五、 电源设计..................................................................................................... 3 六、 系统主要功能............................................................................................. 3 七、主要设备介绍............................................................................................... 4 7 .1 报警控制主机.......................................................... 错误!未定义书签。 7 .2 双鉴探测器.............................................................. 错误!未定义书签。 沈阳黄金广场弱电安装工程 入侵报警系统方案 中国电子系统工程总公司 第 2 页 入侵报警系统 一、系统概述 入侵报警系统是采用红外或微波技术的信号探测器,在建筑物中根据不同位置的重要程度和风险等级要求以及现场条件,进行内部区域保护,该系统起到防止非法侵入的第二道防线的作用。 入侵报警系统分为3 部分考虑:前端部分、传输部分、报警中心部分。前端部分指防区规划,报警探测器探头选型及分布;传输部分指电源信号、报警信号的传输;报警中心部分指安保机房的入侵报警设备配置及功能规划。 本系统重要部位采用吸顶的红外/微波探测器。 二、 系统结构 对于报警探测器的选用是入侵报警系统的首要问题,因为报警探测器灵敏性过低,无法完成任务;报警探测器灵敏性过高,偶尔发生的情况(小动物等)或外部环境的变化都会影响报警探测器,造成意想不到的麻烦。目前的解决办法除不断提高技术外,还配合使用各种探测器或丰富探测器的探测手段,取长补短,完成周密而安全的防护。 系统结构见下图: H报警控制主机控制键盘485总线最多...
