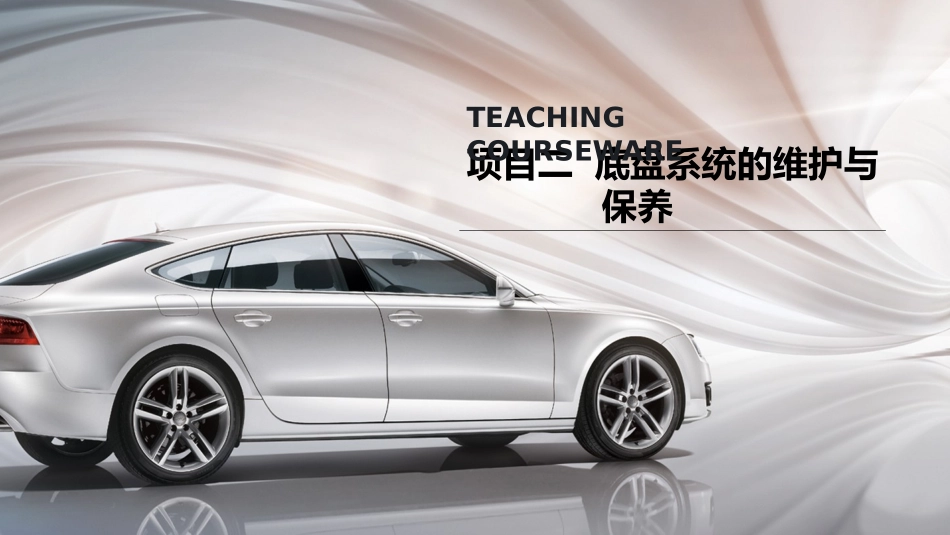

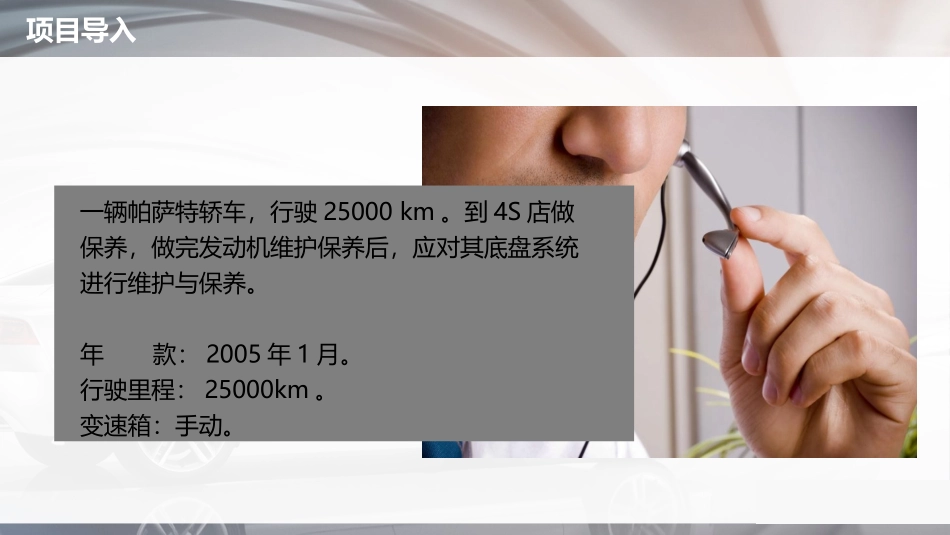

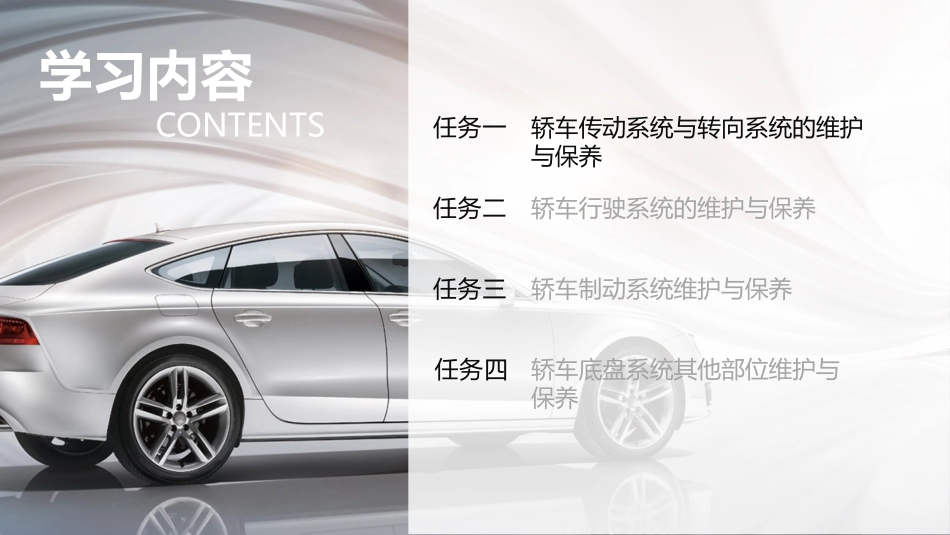

项目二底盘系统的维护与保养TEACHINGCOURSEWARE一辆帕萨特轿车，行驶25000km。到4S店做保养，做完发动机维护保养后，应对其底盘系统进行维护与保养。年款：2005年1月。行驶里程：25000km。变速箱：手动。项目导入CONTENTS轿车传动系统与转向系统的维护与保养任务一轿车行驶系统的维护与保养轿车底盘系统其他部位维护与保养轿车制动系统维护与保养任务二任务三任务四学习内容学习目标能够熟练按照项目操作规范和操作步骤完成各项目的检查操作。能够明确汽车底盘系统检查项目内容及技术要求。能够熟练掌握离合器踏板自由行程、手制动拉线松紧程度等的调整方法。能够根据检查结果及时找出并排除故障隐患。任务一轿车传动系统与转向系统的维护与保养一、任务解析通过完成本任务，使学生了解轿车传动系统与转向系统的结构、组成及工作原理，掌握轿车传动系统与转向系统检查与保养的步骤与方法，了解汽车保养工人、技师岗位的基本要求。二、资讯1.检查发动机、变速器底部是否有渗漏情况使用举升机将车辆举升至合适的位置后，从车下仔细观察变速器与发动机下部是否有渗漏情况，主要检查离合器、差速器及变速器的底部，发动机底部及水管接口等处是否存在渗漏情况。对于发动机前置后轮驱动的车辆，额外还要检查万向传动装置是否有磨损及漏油情况的出现。汽车底部只要有油泥、油迹、陈旧型水迹，就说明汽车存在渗漏情况。图2-1发动机油底壳渗漏图2-2变速器油底壳渗漏图2-3变速器与发动机连接处渗漏二、资讯2.检查半轴油封，内、外球笼及防尘套图2-4半轴油封图2-5内球笼防尘套图2-6外球笼防尘套二、资讯3.离合器踏板自由行程调整离合器踏板的自由行程，是分离轴承与分离杠杆之间等处间隙的体现。离合器踏板行程（如图2-7所示）。此间隙随着从动盘摩擦片的磨损而逐渐变小，若间隙太小甚至没有间隙，分离轴承因与分离杠杆常时间接触而会迅速磨损、导致损坏，离合器在结合期会出现“打滑”故障；如间隙太大，离合器将出现分离不开的故障，因此，应定期检查调整离合器踏板的自由行程。图2-7踏板行程二、资讯图2-8桑塔纳离合器传动机构1-分离轴2-离合器拉锁3-轴承套及密封件4-卡簧5-回位弹簧6-分离轴传动杆7-拉锁调整螺母图2-9捷达离合器自调装置a捷达离合器自调装置示意图b捷达离合器自调装置的位置1-分离臂2-离合器操纵臂3-绳索自动调整装置4-绳索总成5-弹簧6-加速踏板7-制动踏板8-离合器踏板二、资讯4.车桥的检查对于越野车、客车、轻型货车、重型载货汽车以及牵引车。还需要对具有驱动能力的后桥，以及重型载货汽车的转向桥进行检查，检查车桥的整体情况。（1）前轴裂纹的检查。（2）前轴的磨损检查。如图2-10所示。（3）前轴变形的检测与校正。如图2-11所示。如图2-12所示。（4）驱动桥桥壳的检查。图2-10弹簧座平面度误差检测图2-11两弹簧座之间变形检测图2-12前轴水平检测二、资讯5.转向系统泄漏检查检查转向机转向助力油管接口及转向机两端防尘套是否存在破裂、渗漏等现象，如图2-13所示。a转向机防尘套b转向助力油管接口图2-13转向系统渗漏检查二、资讯6.轿车转向横拉杆及拉杆球头检查检查转向机转向横拉杆是否弯曲变形，转向拉杆调整螺母是否松动。并检查转向拉杆球头是否松旷，球头油封是否破损。如图2-14所示。a检查转向拉杆是否弯曲及调整螺母是否松动b检查拉杆球头是否松旷及油封是否破损图2-14转向拉杆及拉杆球头检查二、资讯7.采用循环球转向器的车辆转向传动机构的检查检查转向摇臂、转向直拉杆、转向节臂、左右梯形臂、转向横拉杆是否弯曲变形或有断裂情况产生，检查各个球头铰接处是否有松旷现象，球头油封是否破损，转向横拉杆调整螺母是否松动。如图2-15所示。a.转向直拉杆b.转向横拉杆图2-15专线传动机构三、决策分组，各小组选出一名负责人，组员按负责人要求完成相关任务，根据资讯内容制定车辆传动系统与转向系统的检查与保养的工作计划并实施，填入表格。决策表序号人员任务12345四、计划根据任务内容制定小组任务计划，简要说明任务实施过程的步骤及注意事项，并将计划内容等填入表中。计划表序号工作步骤工具/辅具注意事项操作人12345678五、实施按照计划步骤内容进行...
