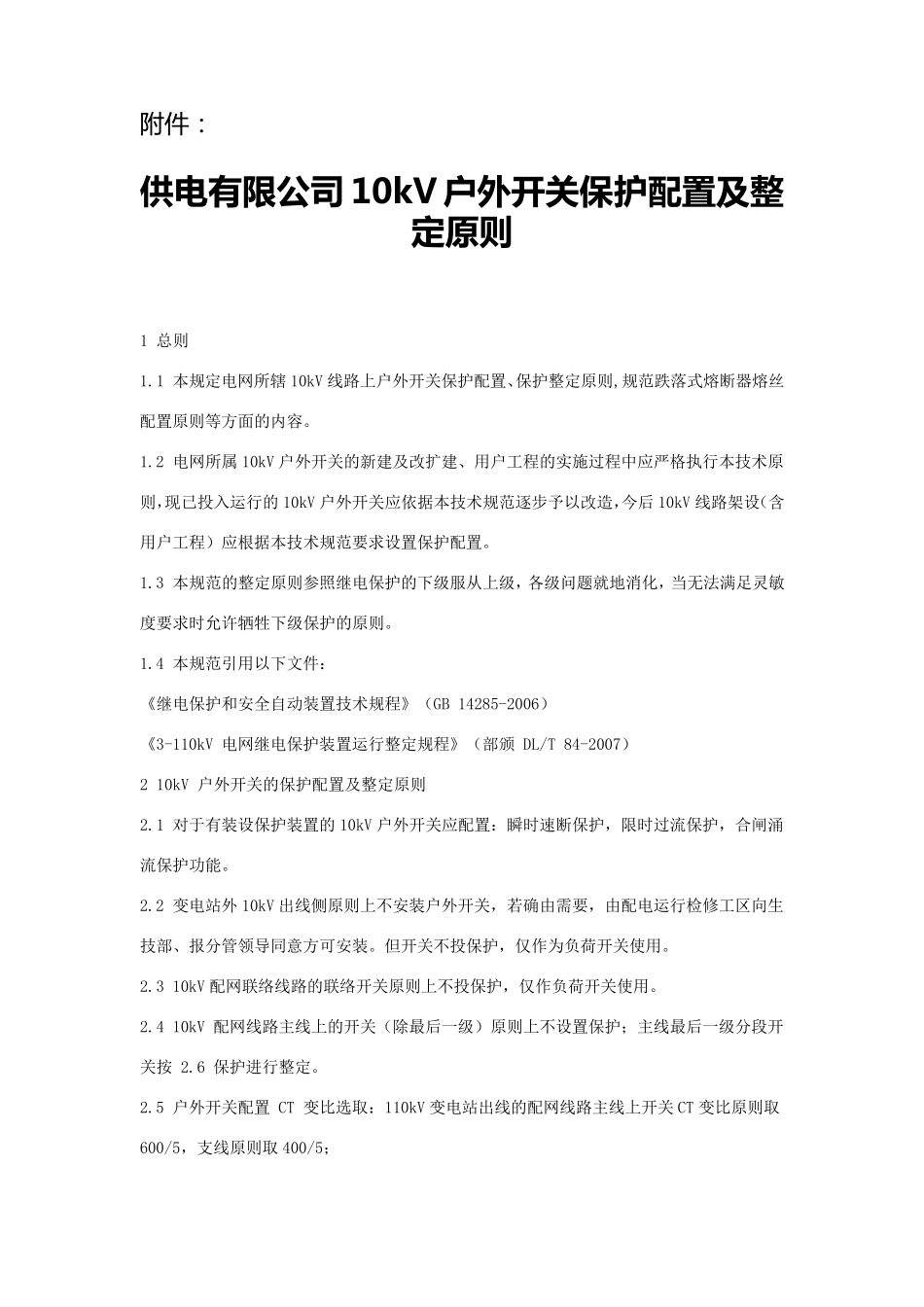

附 件： 供电有限公司 10kV 户外开关保护配置及整定原则 1 总则 1.1 本规定电网所辖10kV 线路上户外开关保护配置、保护整定原则,规范跌落式熔断器熔丝配置原则等方面的内容。 1.2 电网所属 10kV 户外开关的新建及改扩建、用户工程的实施过程中应严格执行本技术原则，现已投入运行的 10kV 户外开关应依据本技术规范逐步予以改造，今后 10kV 线路架设（含用户工程）应根据本技术规范要求设置保护配置。 1.3 本规范的整定原则参照继电保护的下级服从上级，各级问题就地消化，当无法满足灵敏度要求时允许牺牲下级保护的原则。 1.4 本规范引用以下文件： 《继电保护和安全自动装置技术规程》（GB 14285-2006） 《3-110kV 电网继电保护装置运行整定规程》（部颁 DL/T 84-2007） 2 10kV 户外开关的保护配置及整定原则 2.1 对于有装设保护装置的 10kV 户外开关应配置：瞬时速断保护，限时过流保护，合闸涌流保护功能。 2.2 变电站外10kV 出线侧原则上不安装户外开关，若确由需要，由配电运行检修工区向生技部、报分管领导同意方可安装。但开关不投保护，仅作为负 荷 开关使 用。 2.3 10kV 配网联 络 线路的联 络 开关原则上不投保护，仅作负 荷 开关使 用。 2.4 10kV 配网线路主 线上的开关（除 最 后一 级）原则上不设置保护； 主 线最 后一 级分段 开关按 2.6 保护进 行整定。 2.5 户外开关配置 CT 变比 选 取 ：110kV 变电站出线的配网线路主 线上开关CT 变比 原则取600/5，支 线原则取 400/5； 2.6 10kV 户外开关的保护应与变电站10kV 出线开关保护相配合，对于无法满足上级变电站 10kV 出线保护要求的情况，应当牺牲户外开关保护的选择性，以保证主线供电的可靠性；根据配网线路的特殊性，整定原则尽量简化。具体配合原则： 2.6.1 10kV 配网线路户外开关原则上分两级保护。 2.6.2 第一级10kV 户外开关瞬时速断保护与变电站内10kV 出线过流Ⅱ段配合，瞬时速断电流值按 3 倍～4 倍开关 CT 额定电流整定；瞬时速段时限取0 秒或按开关控制器速断最小设定时间整定。 2.6.3 第二级10kV 户外开关瞬时速断保护电流值按 2 倍～3 倍开关 CT 额定电流整定；瞬时速段时限取0 秒或按开关控制器速断最小设定时间整定。 2.6.4 10kV 户外开关过流保护与变电站内10kV 出线过流Ⅲ段配合，过流值取CT 额定电流，第一级10kV 户外开关过流保护时限按0.3...
