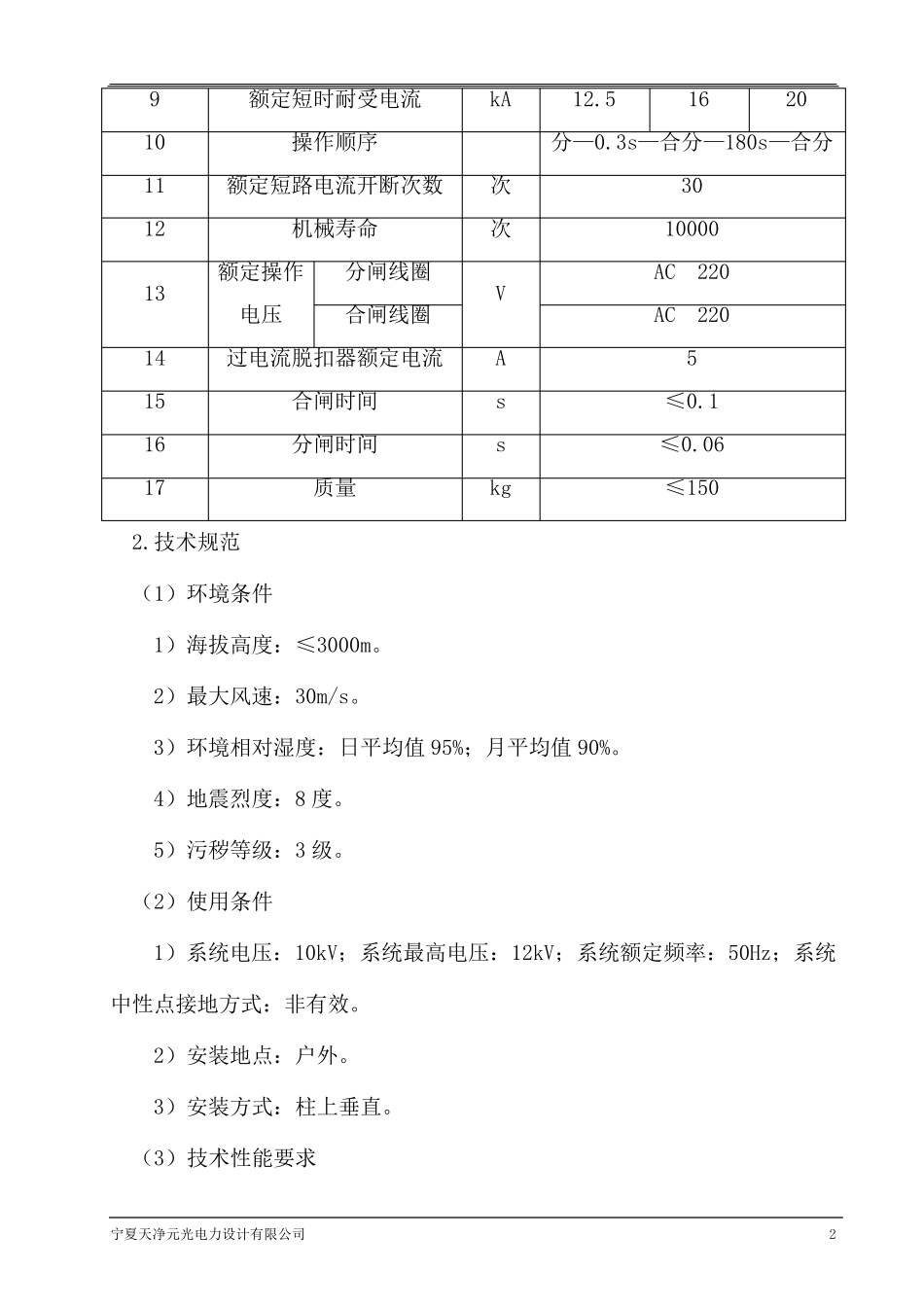

宁夏天净元光电力设计有限公司 1 一、柱上隔离开关 （1）额定频率：50Hz。 （2）额定电压：12kV。 （3）额定电流：630A。 （4）绝缘水平：见下表。 柱上隔离开关额定绝缘水平 kV 额定电压 雷电冲击电压 操作冲击电压 （峰值） 1min 工频耐压 （有效值） 相对地 断口间 相对地 相间 断口间 相对地 断口间 10 75 93.75 42 52.5 二、柱上真空断路器 （一）技术参数 1.主要技术参数（见下表） 柱上真空断路器主要技术参数 序号 项 目 单位 参数 1 额定电压 kV 12 2 额定频率 Hz 50 3 额定电流 A 630 4 工频耐压（1min） kV 42/34（干/湿） 5 雷电冲击耐压 kV 75/85 6 额定短路开断电流 kA 12.5 16 20 7 额定短路关合电流 kA 31.5 40 50 8 额定峰值耐受电流 kA 31.5 40 50 宁夏天净元光电力设计有限公司 2 9 额定短时耐受电流 kA 12.5 16 20 10 操作顺序 分—0.3s—合分—180s—合分 11 额定短路电流开断次数 次 30 12 机械寿命 次 10000 13 额定操作电压 分闸线圈 V AC 220 合闸线圈 AC 220 14 过电流脱扣器额定电流 A 5 15 合闸时间 s ≤0.1 16 分闸时间 s ≤0.06 17 质量 kg ≤150 2.技术规范 （1）环境条件 1）海拔高度：≤3000m。 2）最大风速：30m/s。 3）环境相对湿度：日平均值 95%；月平均值 90%。 4）地震烈度：8 度。 5）污秽等级：3 级。 （2）使用条件 1）系统电压：10kV；系统最高电压：12kV；系统额定频率：50Hz；系统中性点接地方式：非有效。 2）安装地点：户外。 3）安装方式：柱上垂直。 （3）技术性能要求 宁夏天净元光电力设计有限公司 3 1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。 2）噪声：户外不大于55dB。 3）操动机构。形式：弹簧机构或永磁电动机构；操作方式：手动操作或电动操作。 4）辅助回路。辅助回路应能长期承载10A 电流，温升不超过GB/T 11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值。辅助触点10 对，其中 5 对动合触点，5 对动断触点，并能按需要改换。采用阻燃端子，留有15%备用端子排。 5）一次端子。断路器提供连接导线的板式端子，端子受力：水平 750N；垂直 500N；横向400N。 断路器端子型式和尺寸应满足GB/T 5273—1985《高压器、高压电器和套管的接线端子》标准中有关规定。 6）断路器瓷套...
