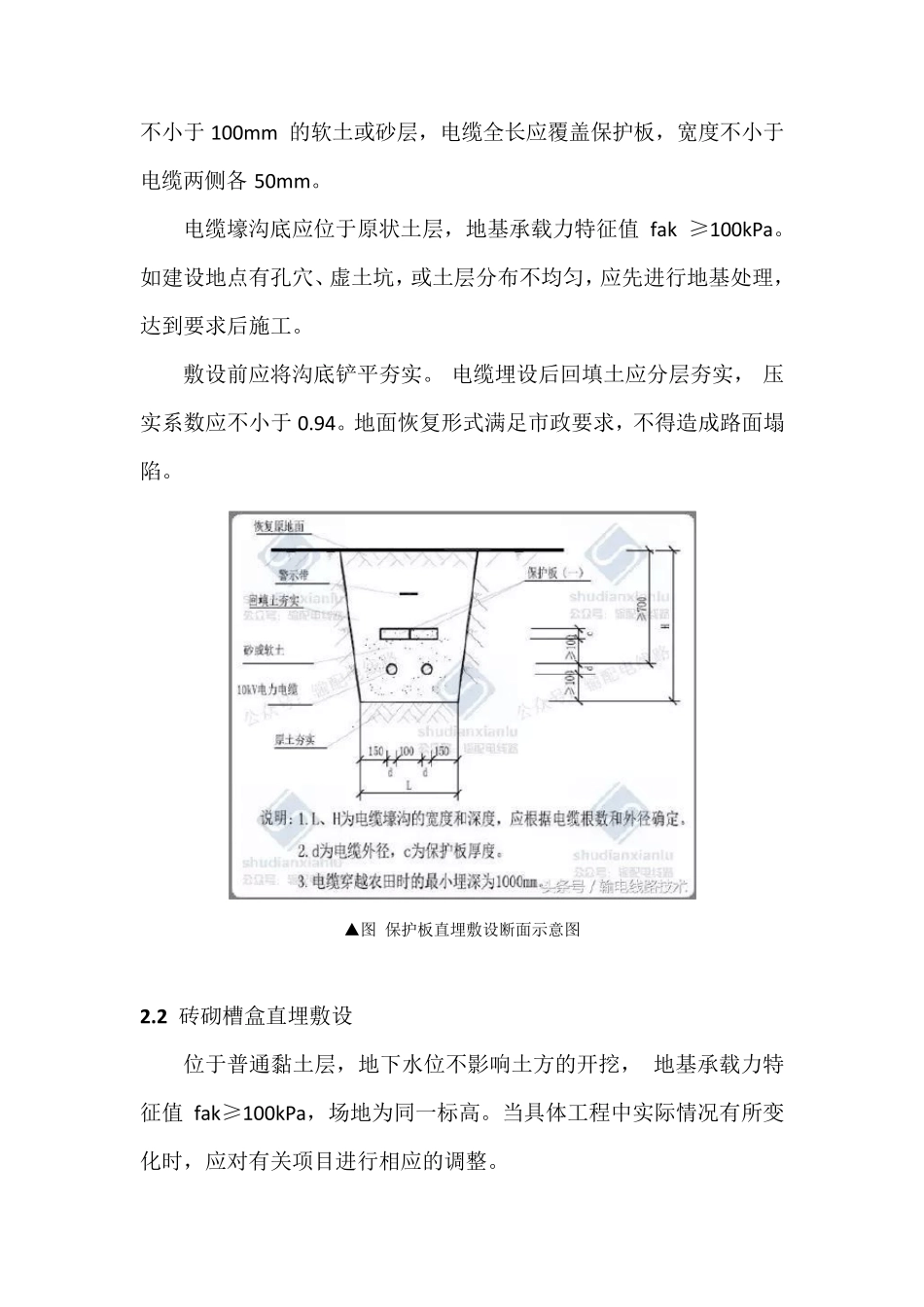

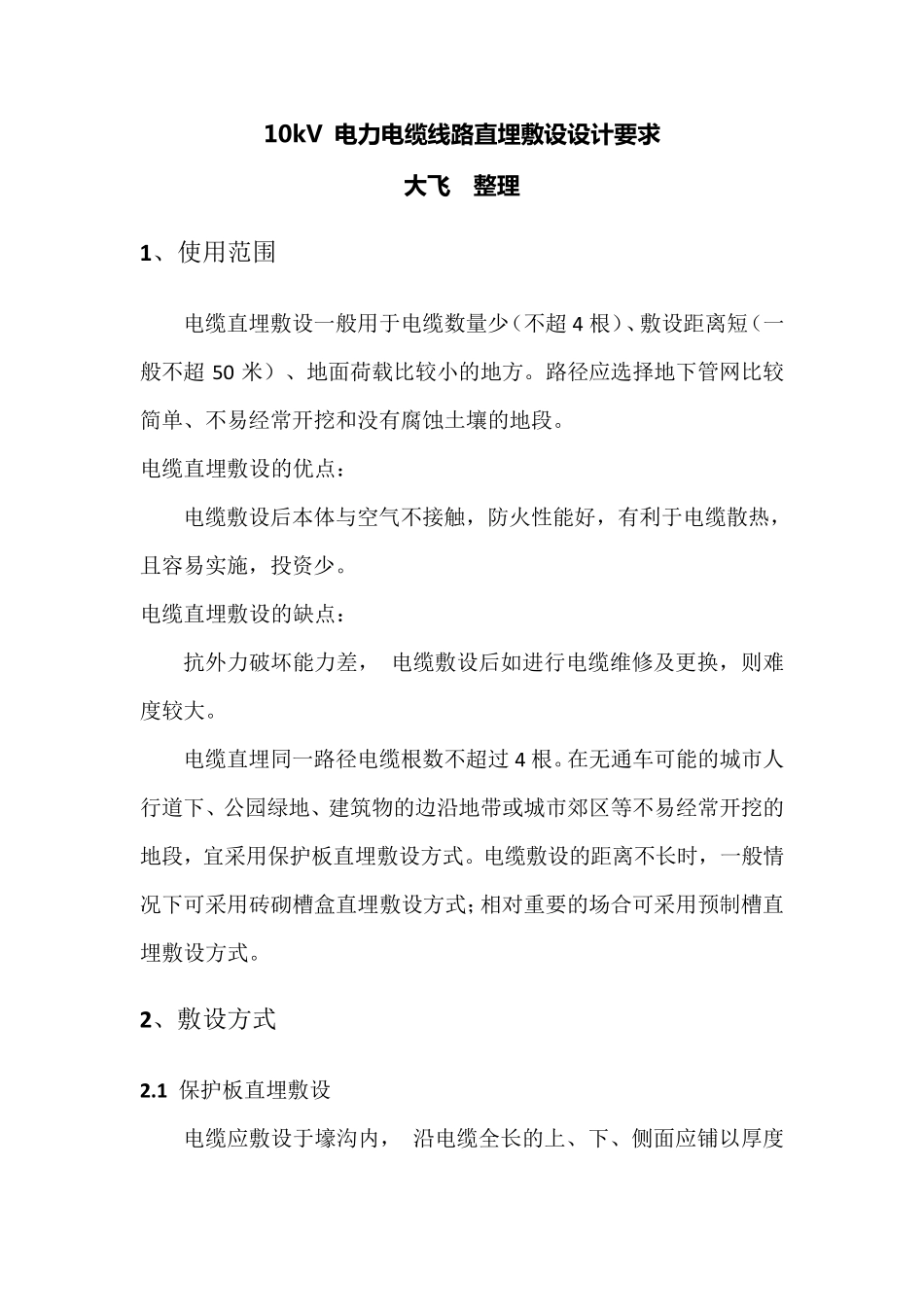

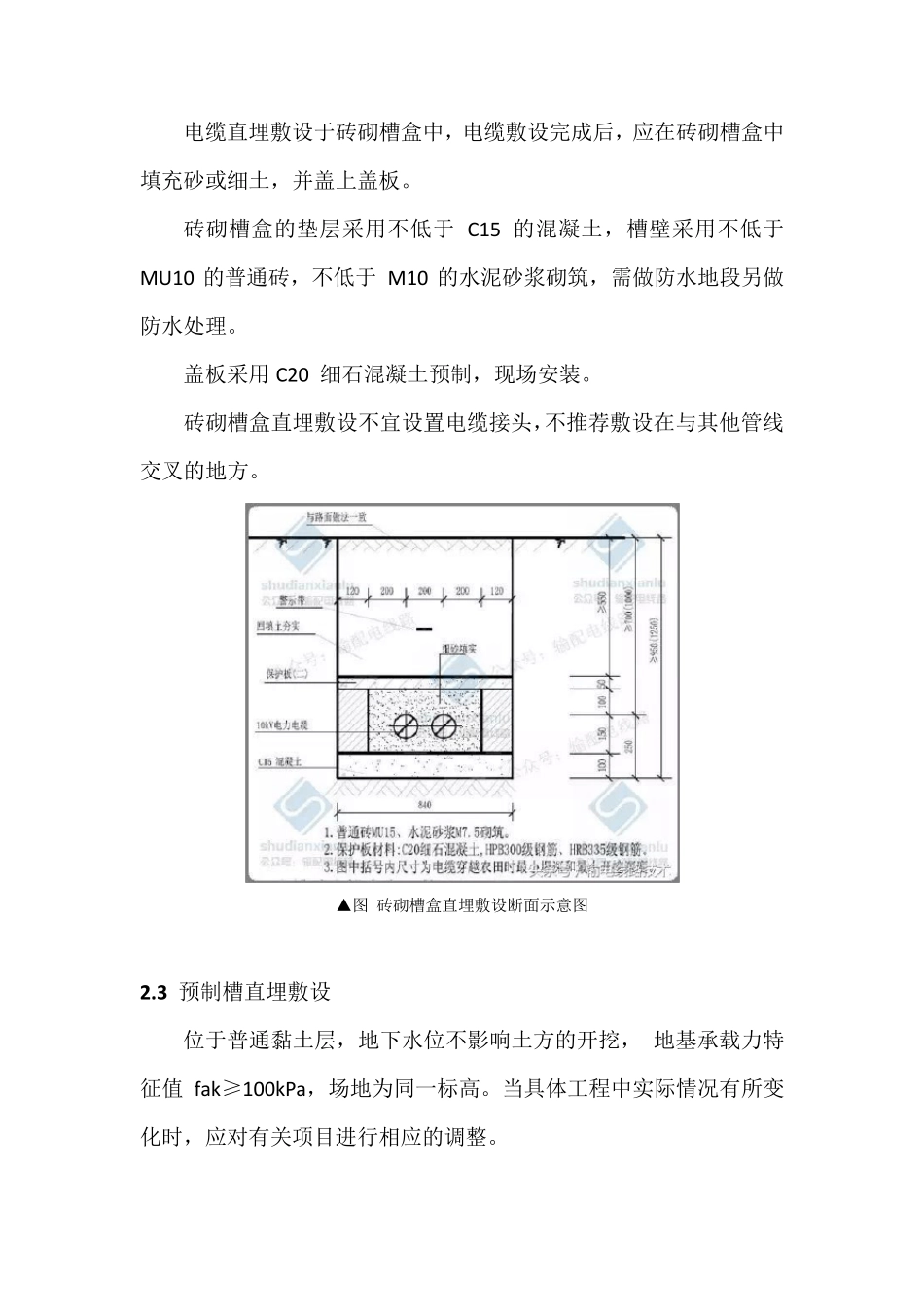

10kV 电 力电 缆线路直埋敷设设计要求 大飞 整理 1、使用范围 电缆直埋敷设一般用于电缆数量少（不超 4 根）、敷设距离短（一般不超 50 米）、地面荷载比较小的地方。路径应选择地下管网比较简单、不易经常开挖和没有腐蚀土壤的地段。 电缆直埋敷设的优点： 电缆敷设后本体与空气不接触，防火性能好，有利于电缆散热，且容易实施，投资少。 电缆直埋敷设的缺点： 抗外力破坏能力差， 电缆敷设后如进行电缆维修及更换，则难度较大。 电缆直埋同一路径电缆根数不超过 4 根。在无通车可能的城市人行道下、公园绿地、建筑物的边沿地带或城市郊区等不易经常开挖的地段，宜采用保护板直埋敷设方式。电缆敷设的距离不长时，一般情况下可采用砖砌槽盒直埋敷设方式；相对重要的场合可采用预制槽直埋敷设方式。 2、敷设方式 2.1 保护板直埋敷设 电缆应敷设于壕沟内， 沿电缆全长的上、下、侧面应铺以厚度不小于100m m 的软土或砂层，电缆全长应覆盖保护板，宽度不小于电缆两侧各50m m 。 电缆壕沟底应位于原状土层，地基承载力特征值 fak ≥100kPa。如建设地点有孔穴、虚土坑，或土层分布不均匀，应先进行地基处理， 达到要求后施工。 敷设前应将沟底铲平夯实。 电缆埋设后回填土应分层夯实， 压实系数应不小于0.94。地面恢复形式满足市政要求，不得造成路面塌陷。 ▲图 保护板直埋敷设断面示意图 2 .2 砖砌槽盒直埋敷设 位于普通黏土层，地下水位不影响土方的开挖， 地基承载力特征值 fak≥100kPa，场地为同一标高。当具体工程中实际情况有所变化时，应对有关项目进行相应的调整。 电缆直埋敷设于砖砌槽盒中，电缆敷设完成后，应在砖砌槽盒中填充砂或细土，并盖上盖板。 砖砌槽盒的垫层采用不低于 C15 的混凝土，槽壁采用不低于 MU10 的普通砖，不低于 M10 的水泥砂浆砌筑，需做防水地段另做防水处理。 盖板采用C20 细石混凝土预制，现场安装。 砖砌槽盒直埋敷设不宜设置电缆接头，不推荐敷设在与其他管线交叉的地方。 ▲图 砖砌槽盒直埋敷设断面示意图 2.3 预制槽直埋敷设 位于普通黏土层，地下水位不影响土方的开挖， 地基承载力特征值 fak≥100kPa，场地为同一标高。当具体工程中实际情况有所变化时，应对有关项目进行相应的调整。 电缆直埋敷设于预制槽盒中，电缆敷设完成后，应在预制槽盒中填充砂或细土，并盖上盖板。 预制槽盒、盖板采用C20 细石混凝土预制，现场安装。 预制槽直埋...
