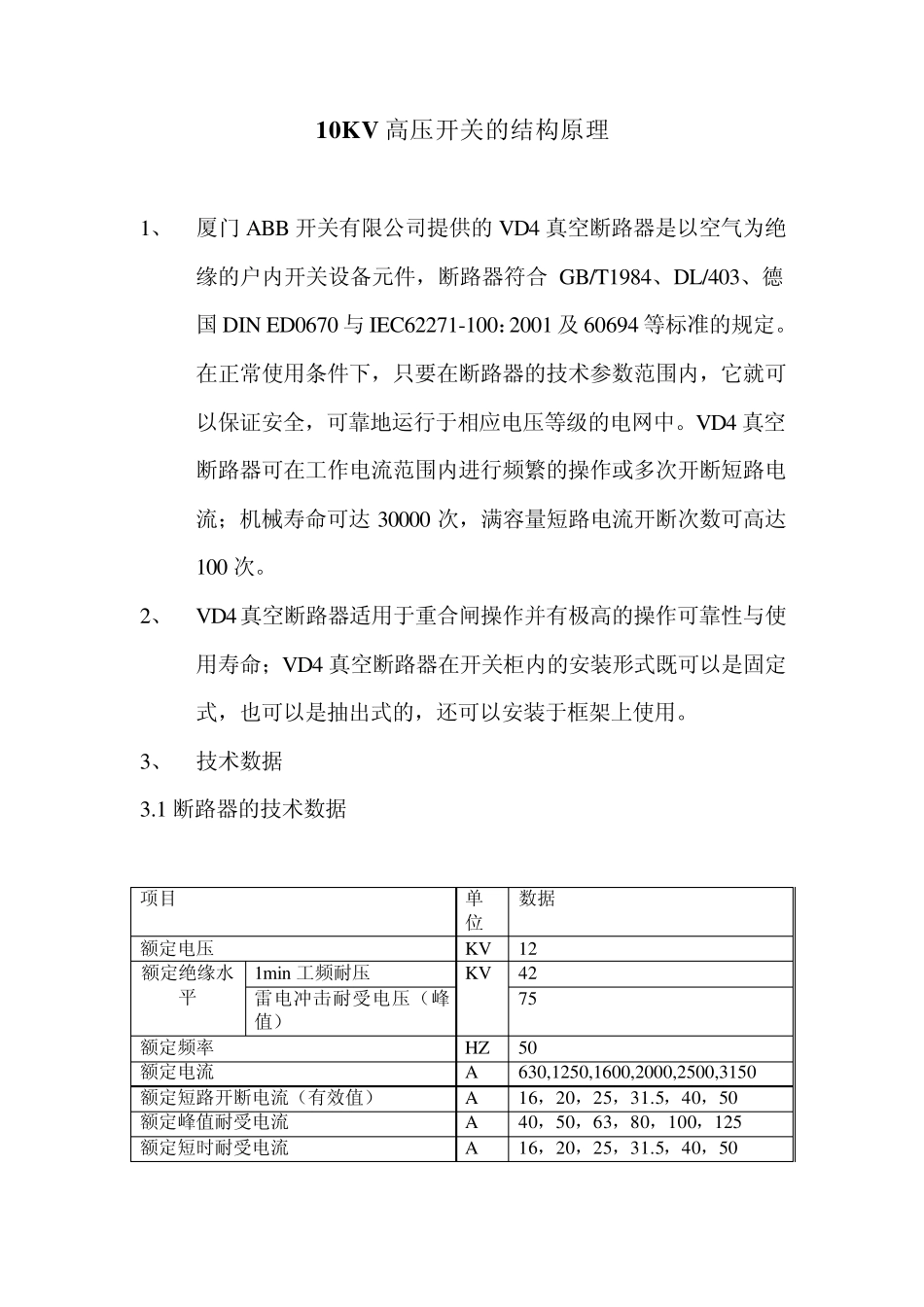

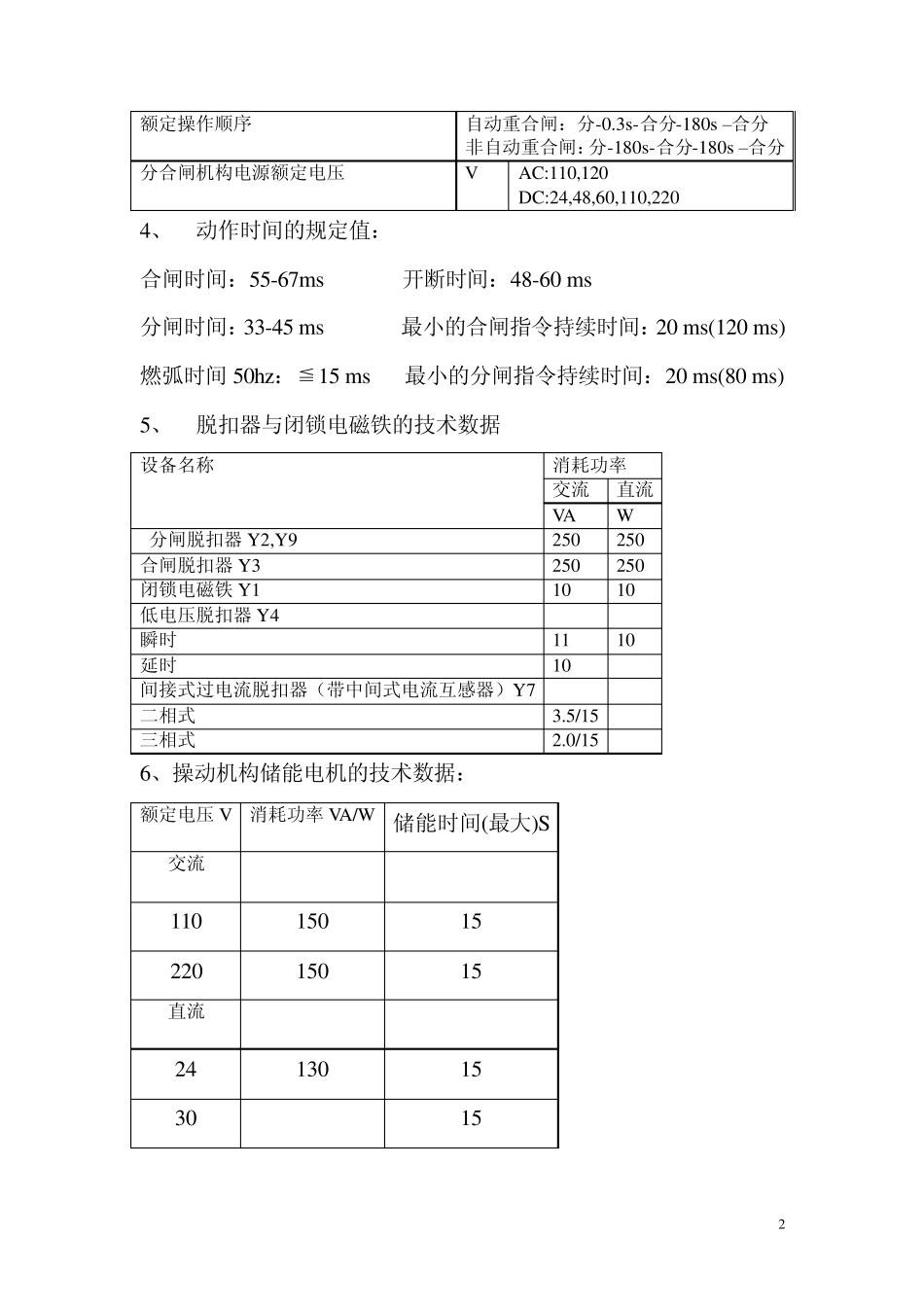

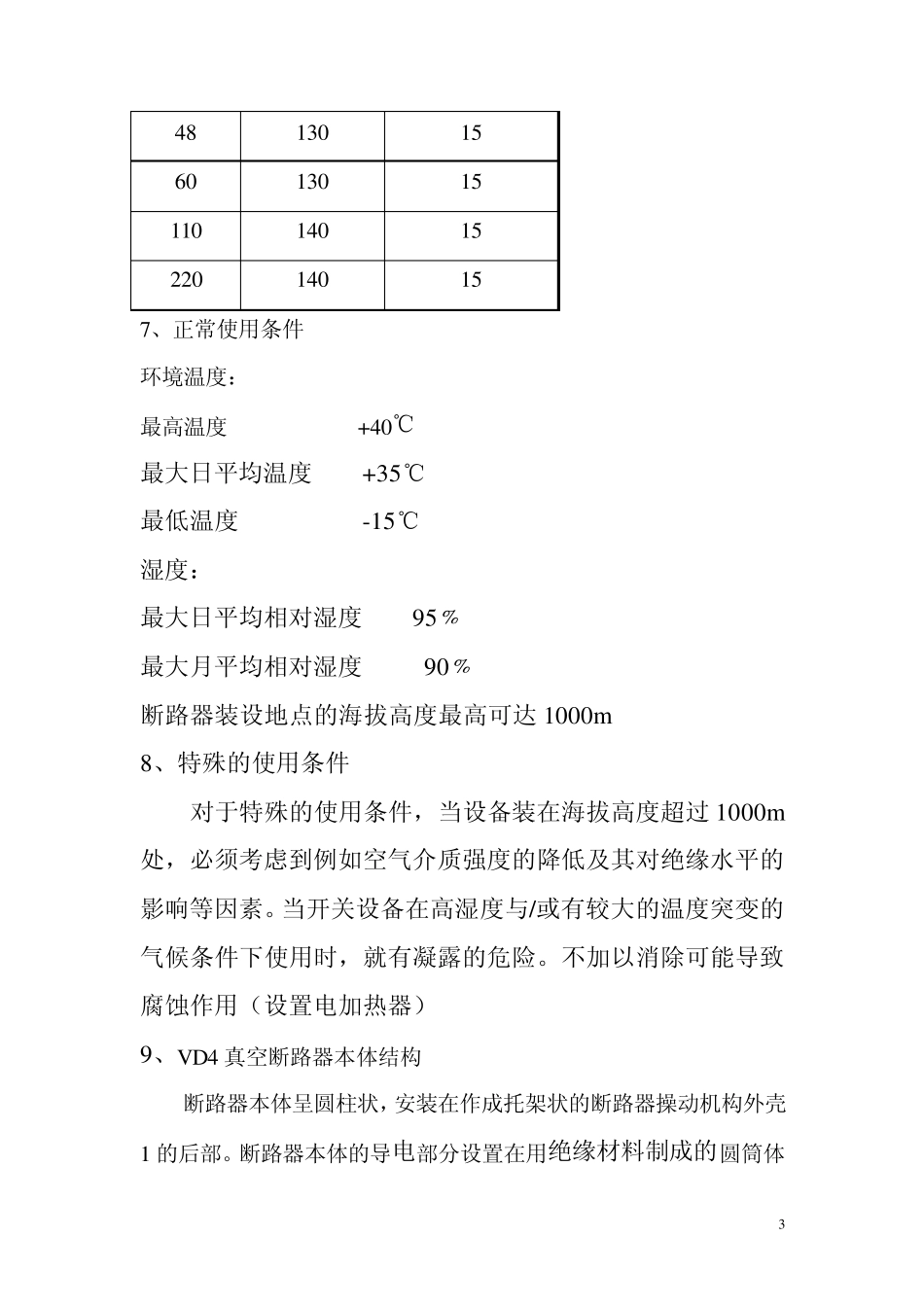

10KV 高压开关的结构原理 1、 厦门 ABB 开关有限公司提供的VD4 真空断路器是以空气为绝缘的户内开关设备元件，断路器符合 GB/T1984、DL/403、德国 DIN ED0670 与 IEC62271-100：2001 及 60694 等标准的规定。在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全，可靠地运行于相应电压等级的电网中。VD4 真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可达 30000 次，满容量短路电流开断次数可高达100 次。 2、 VD4真空断路器适用于重合闸操作并有极高的操作可靠性与使用寿命；VD4 真空断路器在开关柜内的安装形式既可以是固定式，也可以是抽出式的，还可以安装于框架上使用。 3、 技术数据 3.1 断路器的技术数据 项目 单位 数据 额定电压 KV 12 额定绝缘水平 1min工频耐压 KV 42 雷电冲击耐受电压（峰值） 75 额定频率 HZ 50 额定电流 A 630,1250,1600,2000,2500,3150 额定短路开断电流（有效值） A 16，20，25，31.5，40，50 额定峰值耐受电流 A 40，50，63，80，100，125 额定短时耐受电流 A 16，20，25，31.5，40，50 2 额定操作顺序 自动重合闸：分-0.3s-合分-180s –合分 非自动重合闸：分-180s-合分-180s –合分 分合闸机构电源额定电压 V AC:110,120 DC:24,48,60,110,220 4、 动作时间的规定值： 合闸时间：55-67ms 开断时间：48-60 ms 分闸时间：33-45 ms 最小的合闸指令持续时间：20 ms(120 ms) 燃弧时间50hz：≦15 ms 最小的分闸指令持续时间：20 ms(80 ms) 5、 脱扣器与闭锁电磁铁的技术数据 设备名称 消耗功率 交流 直流 VA W 分闸脱扣器 Y2,Y9 250 250 合闸脱扣器 Y3 250 250 闭锁电磁铁 Y1 10 10 低电压脱扣器 Y4 瞬时 11 10 延时 10 间接式过电流脱扣器（带中间式电流互感器）Y7 二相式 3.5/15 三相式 2.0/15 6、操动机构储能电机的技术数据： 额定电压V 消耗功率 VA/W 储能时间(最大)S 交流 110 150 15 220 150 15 直流 24 130 15 30 15 3 48 130 15 60 130 15 110 140 15 220 140 15 7、正常使用条件 环境温度： 最高温度 +40℃ 最大日平均温度 +35℃ 最低温度 -15℃ 湿度： 最大日平均相对湿度 95﹪ 最大月平均相对湿度 90﹪ 断路器装设地点的海拔高度最高可达 1000m 8、特殊的使用条件 对于特殊的使用条件，当设备...
