10KV线路常用金具VIP免费

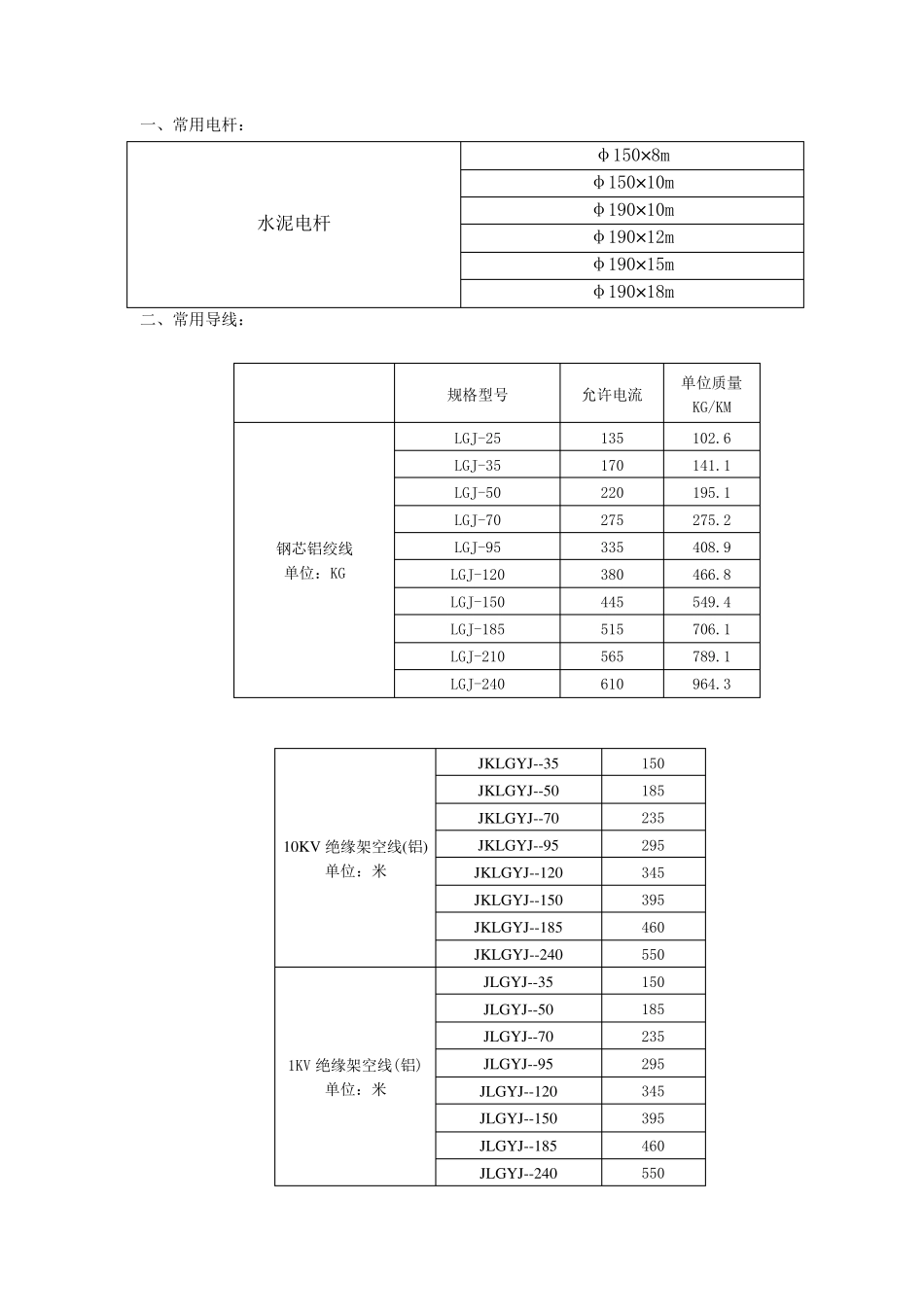

10KV线路常用金具_第1页
1/15
10KV线路常用金具_第2页
2/15
10KV线路常用金具_第3页
3/15
一、常用电杆: 二、常用导线: 水泥电杆 φ150×8m φ150×10m φ190×10m φ190×12m φ190×15m φ190×18m 规格型号 允许电流 单位质量 KG/KM 钢芯铝绞线 单位:KG LGJ-25 135 102.6 LGJ-35 170 141.1 LGJ-50 220 195.1 LGJ-70 275 275.2 LGJ-95 335 408.9 LGJ-120 380 466.8 LGJ-150 445 549.4 LGJ-185 515 706.1 LGJ-210 565 789.1 LGJ-240 610 964.3 10KV 绝缘架空线(铝) 单位:米 JKLGYJ--35 150 JKLGYJ--50 185 JKLGYJ--70 235 JKLGYJ--95 295 JKLGYJ--120 345 JKLGYJ--150 395 JKLGYJ--185 460 JKLGYJ--240 550 1KV 绝缘架空线(铝) 单位:米 JLGYJ--35 150 JLGYJ--50 185 JLGYJ--70 235 JLGYJ--95 295 JLGYJ--120 345 JLGYJ--150 395 JLGYJ--185 460 JLGYJ--240 550 规格型号 空气中敷设 直埋地下 YJLV-交联聚乙烯绝缘电力电缆 VLV-聚氯乙烯绝缘电力电缆 L-铝导体 VV/YJV-铜导体 22-铠装(钢皮) 铜芯 铝芯 铜芯 铝芯 10KV 电缆 单位:米 YJLV22/10KV-3×35 159 110 142 123 YJLV22/10KV-3×50 188 125 161 141 YJLV22/10KV-3×70 230 152 196 173 YJLV22/10KV-3×95 282 182 235 214 YJLV22/10KV-3×120 324 205 264 246 YJLV22/10KV-3×150 365 223 288 278 YJLV22/10KV-3×185 418 252 325 320 YJLV22/10KV-3×240 488 292 377 373 YJLV22/10KV-3×300 558 332 428 428 规格型号 空气中敷设 直埋地下 铜芯 铝芯 铜芯 铝芯 低压电缆 单位:米 VLV-4*35 139 108 181 140 VLV-4*50 161 125 210 163 VLV--4*70 204 158 257 200 VLV--4*95 252 195 310 240 VLV--4*120 291 226 351 273 VLV--4*150 333 258 393 305 VLV--4*185 385 299 446 346 VLV--4*240 457 356 516 402 VLV--4*300 527 410 583 454 规格型号 BLX-铝芯橡皮绝缘线 BX-铜芯橡皮绝缘线 铝芯绝缘线 BLX-16 85 BLX-25 110 BLX-35 138 BLX-50 175 BLX-70 220 BLX-95 265 BLX-120 310 BLX-150 360 铜芯线 BX-2.5 35 BX-4 45 BX-6 58 BX-10 85 BX-16 110 BX-25 145 BX-35 180 BX-50 230 BX-70 285 BX-95 345 BX-120 400 BX-150 470 BX-185 540 三、常用金具: 复合针式绝缘子 FPQ4-10/4T16 ◆ F 代表复合;P 代...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

10KV线路常用金具
