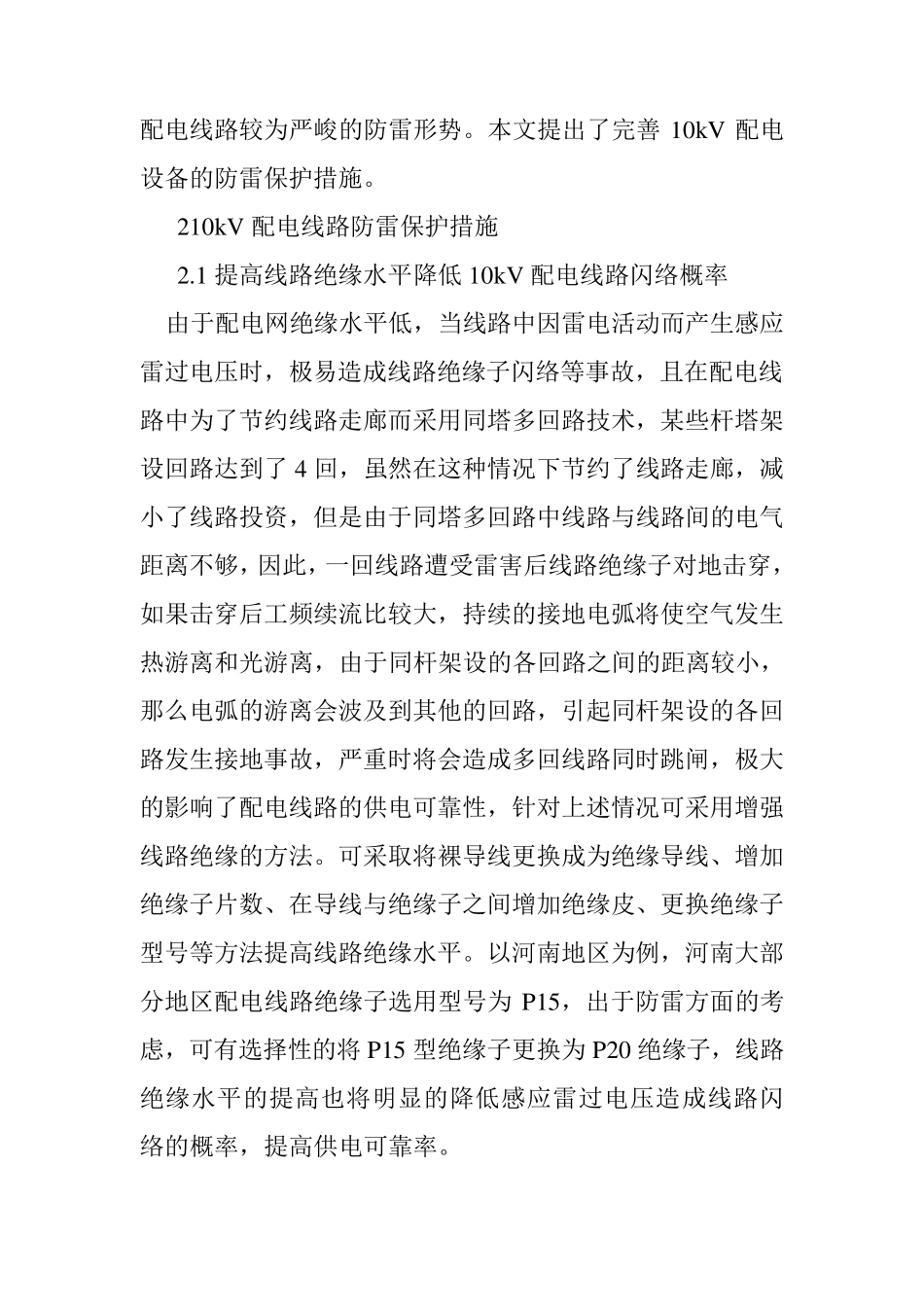

10kV 配电线路防雷保护措施研究 结合地区10kV 配电线路实际情况提出增强线路绝缘水平以降低线路闪络概率，架空绝缘导线雷击断线的防护措施，采用合适的中性点运行方式降低配电线路雷击建弧率，采用带并联间隙绝缘子与避雷器联合对10kV 配电线路进行保护，制定了在不同线路形式与网络结构下中性点运行方式和自动重合闸的投运准则，完善10kV 配电设备的防雷保护措施，结合河南地区土壤电阻率情况提出切实可行的接地降阻方法。 10kV 配电线路运行数据表明，10kV 配电线路雷害事故频繁发生，严重危害了配电网的供电可靠性和电网安全，影响人民群众的生产、生活用电。因此，结合10kV 配电线路运行与雷害发生情况，研究10kV 配电线路的防雷保护措施具有相当重要的工程实际意义。 本文在广泛收集极具代表性的地区的10kV 配电线路运行状况基础上，研究发现，河南地区10kV 配电线路雷害事故主要由感应雷电过电压引起，10kV 配电线路绝缘水平直接影响了配电线路的耐雷水平，架空绝缘导线雷击断线的问题也日益突出，现有的10kV 配电线路的中性点运行方式无法有效的解决线路雷击建弧率问题，配电设备防雷保护措施不完善，上述问题造成了10kV配电线路较为严峻的防雷形势。本文提出了完善 10kV 配电设备的防雷保护措施。 210kV 配电线路防雷保护措施 2.1 提高线路绝缘水平降低 10kV 配电线路闪络概率 由于配电网绝缘水平低，当线路中因雷电活动而产生感应雷过电压时，极易造成线路绝缘子闪络等事故，且在配电线路中为了节约线路走廊而采用同塔多回路技术，某些杆塔架设回路达到了 4 回，虽然在这种情况下节约了线路走廊，减小了线路投资，但是由于同塔多回路中线路与线路间的电气距离不够，因此，一回线路遭受雷害后线路绝缘子对地击穿，如果击穿后工频续流比较大，持续的接地电弧将使空气发生热游离和光游离，由于同杆架设的各回路之间的距离较小，那么电弧的游离会波及到其他的回路，引起同杆架设的各回路发生接地事故，严重时将会造成多回线路同时跳闸，极大的影响了配电线路的供电可靠性，针对上述情况可采用增强线路绝缘的方法。可采取将裸导线更换成为绝缘导线、增加绝缘子片数、在导线与绝缘子之间增加绝缘皮、更换绝缘子型号等方法提高线路绝缘水平。以河南地区为例，河南大部分地区配电线路绝缘子选用型号为 P15，出于防雷方面的考虑，可有选择性的将 P15 型绝缘子更换为 P20 绝缘子，线路绝缘水平的提高也将明显的降低...
