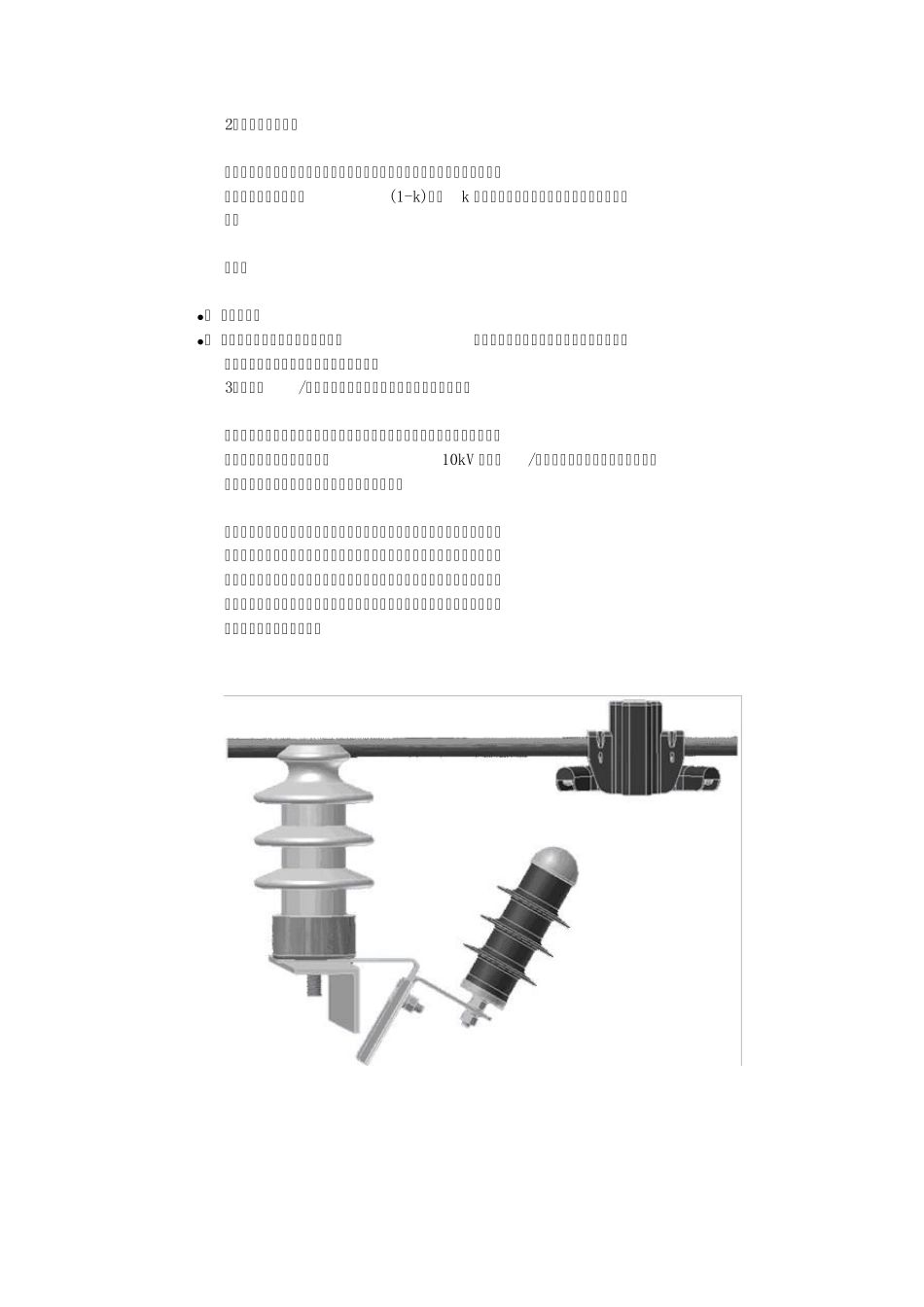

10kV 配网防雷产品选型参考 2011-11-18 11:13:43 10kV 架空线防雷整体方案 前 言 因雷击引起的雷电过电压极易导致架空线路断线或跳闸事故，对供电可靠性影响极大。为了防止雷击事故的发生，我公司提供一系列完整的架空线防雷方案，当感应雷作用在架空线上时，可以有效减小绝缘子闪络或击穿，避免架空线路发生断线并减少线路跳闸次数。 一、雷击断线与跳闸机理 1、电弧放电规律 （ 1）配电网雷电过电压闪络，亦即大气压或高于大气压中大电流放电，为闪络放电形式，闪络放电时间很短。 （ 2） 当雷电过电压闪络，特别是线路之间闪络或绝缘子闪络而形成金属性短路通道，引起数千安培工频续流，为工频电弧放电，该电弧能量将骤增将烧断绝缘线路或烧毁绝缘子。 2、架空绝缘导线断线 雷击架空绝缘线路会产生巨大的感应雷电过电压，当雷电过电压超过导线绝缘层的耐压水平时（一般大于139kV） 就会沿导线寻找电场最薄弱点将导线的绝缘层击穿（通常在绝缘子两端30 公分范围内），形成针孔大小的击穿点，然后对绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，工频电弧固定在一点燃烧后熔断导线。 3、架空裸导线的断线率低但跳闸事故频繁 雷击架空裸导线会产生巨大的感应雷电过电压，雷电过电压会沿导线寻找电场最薄弱点的绝缘子沿面放电形成闪络，最后工频电弧向绝缘子根部的金属发展后形成金属性短路通道，引发线路跳闸事故，同时工频电弧可能引起绝缘子炸裂，。由于连续的工频短路电流电弧在电磁力的作用下沿着导线向背离电源方向移动，一般不会烧断导线。 二、灭弧方法 1 、断路器跳闸灭弧 2 、使用防雷设备释放过电压能量 三、 防止雷击断线与跳闸事故的思路 1、不绕击 ★用避雷线或改用电缆等措施，尽量使雷不绕击到导线上。 2、绝缘子不闪络 ★用加强绝缘或改善接地等措施，使避雷线或杆塔受雷击后，绝缘子不闪络。 ★提高绝缘子的绝缘等级。 ★改善杆塔的接地效果。 3、不建立稳定工频电弧 ★即使绝缘子闪络，也要它尽量不转变为稳定的工频电弧，开关不跳闸。 ★应减少绝缘子的工频电场强度或者电网中性点采用不接地或经消弧圈地的方式。这样可使由雷击引起的大多数单相接地故障能够自动消除，不致引起相间短路和跳闸。 4、不中断电力供应 ★这是最后一道防线，即使开关跳闸也不中断电力供应。为此，可采用自动重合闸或双回路，环网供电等措施。 ★因此，在送电线路防雷...
