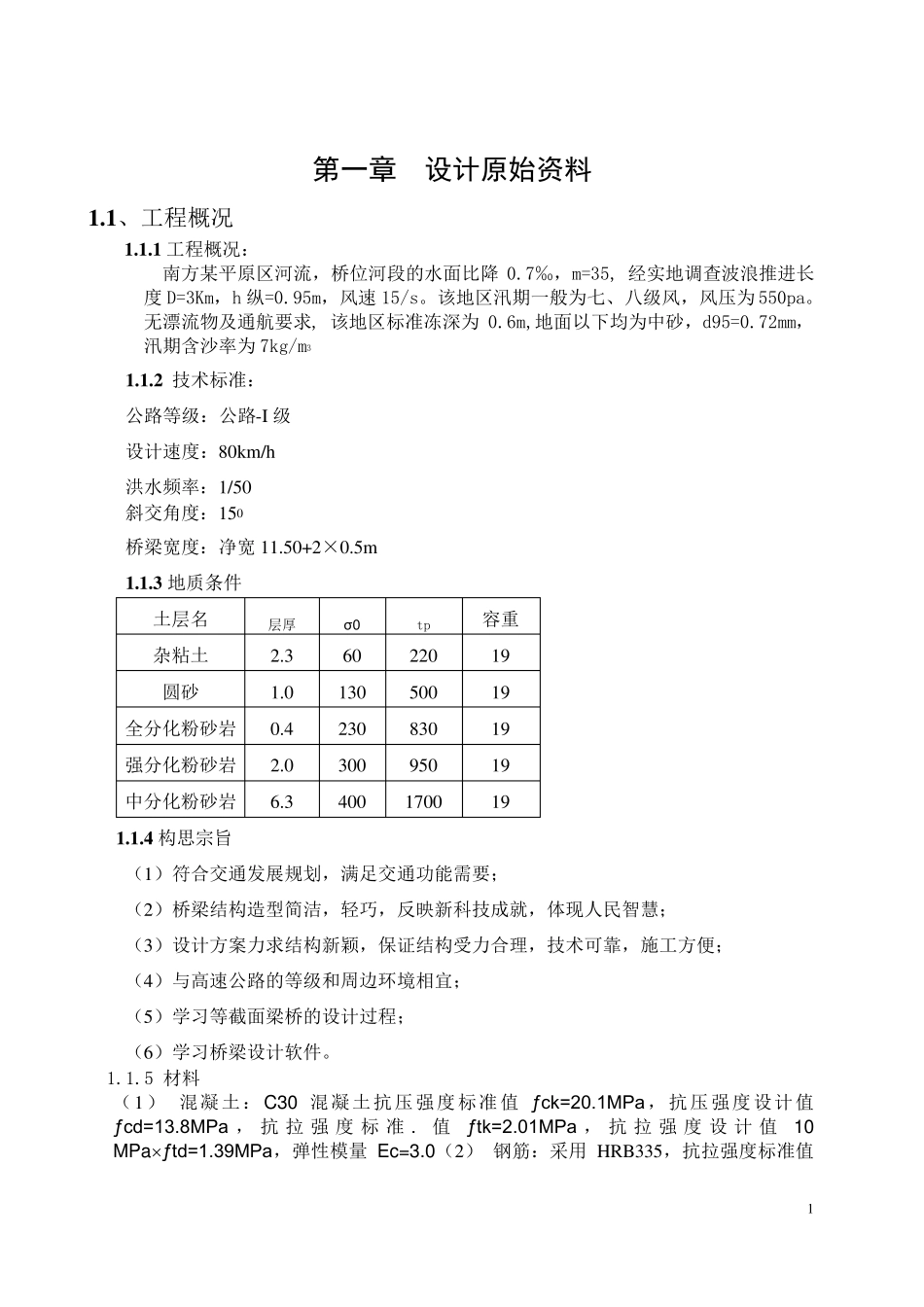

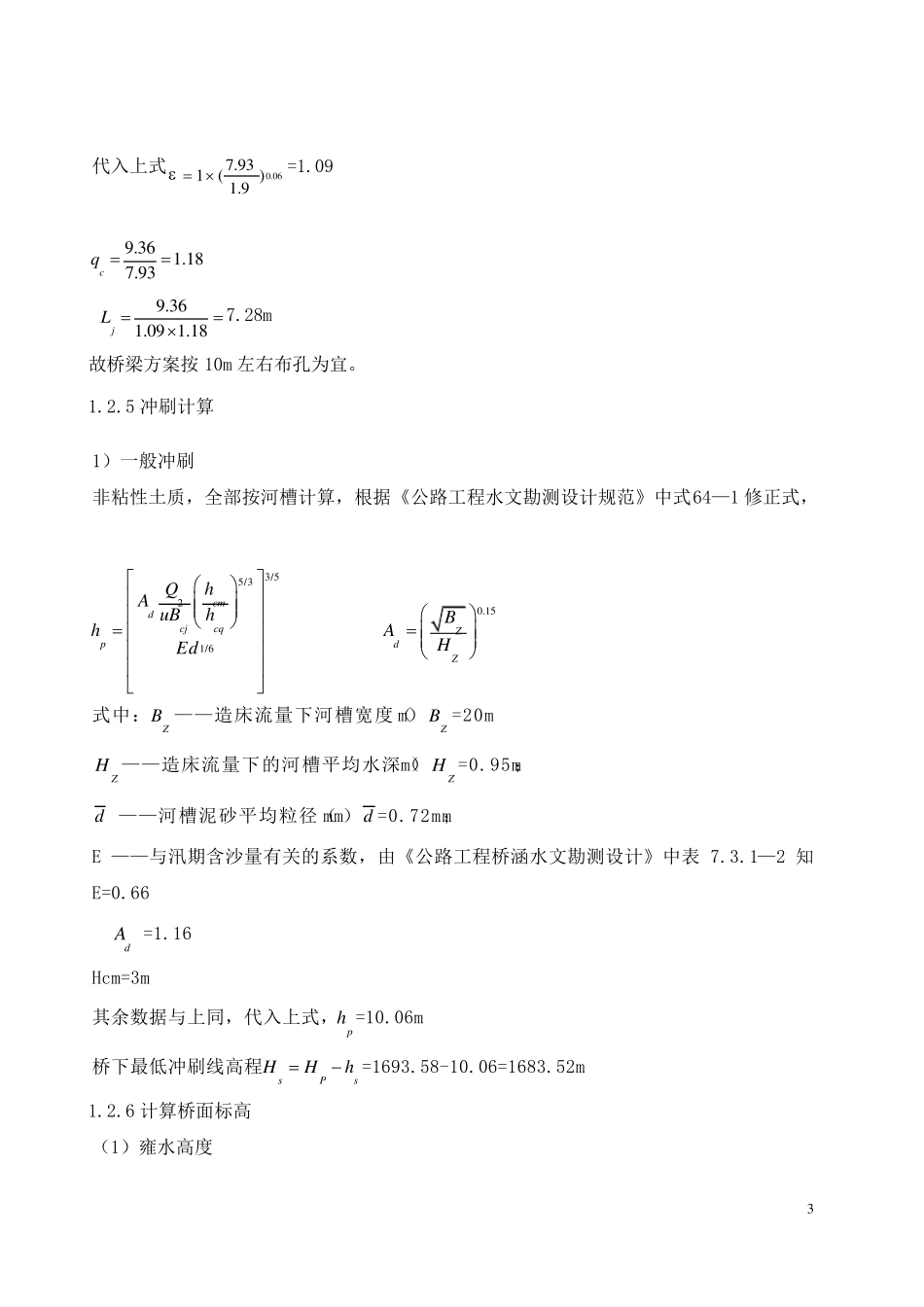

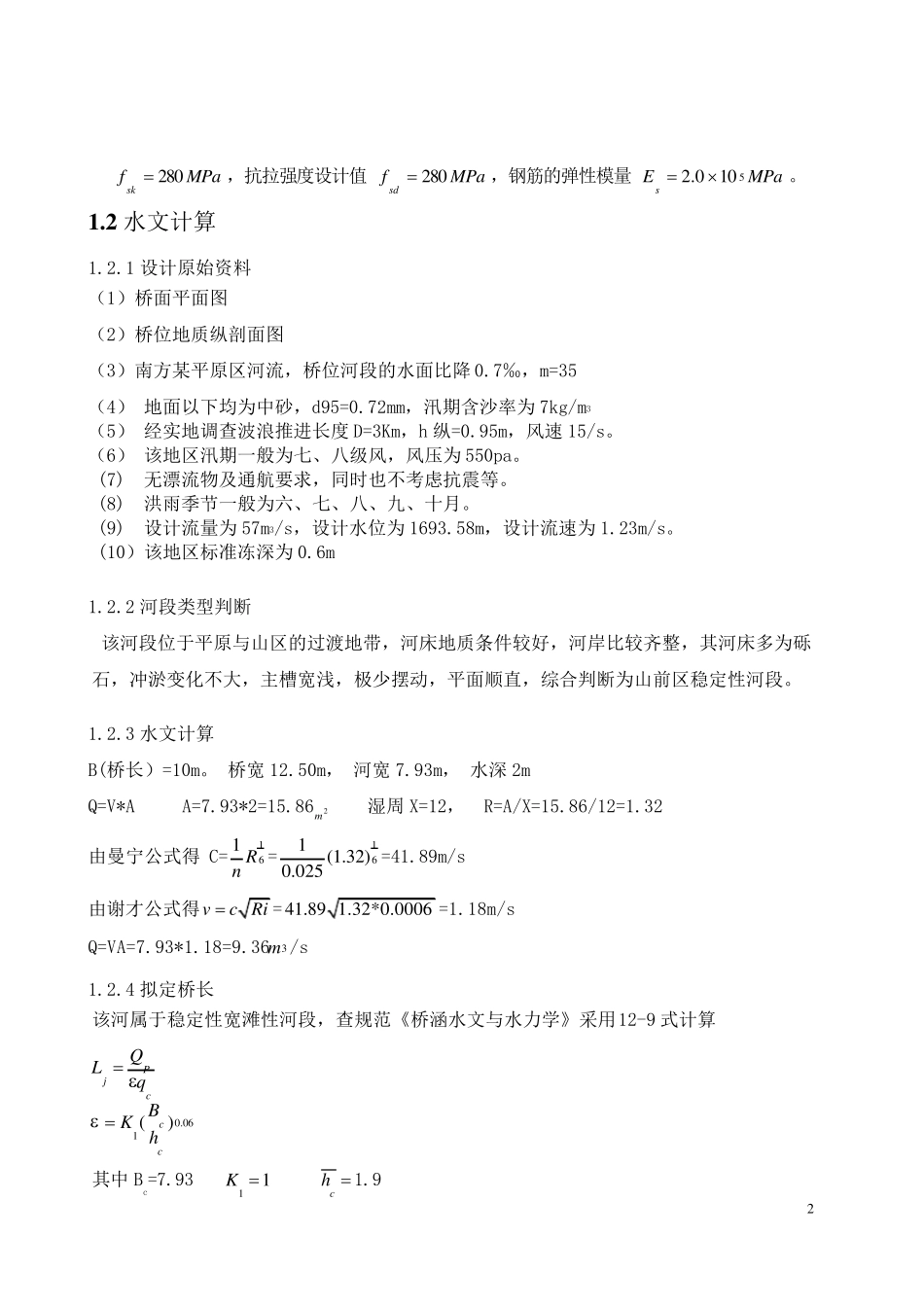

1 第一章 设计原始资料 1 .1 、工程概况 1 .1 .1 工程概况: 南方某平原区河流,桥位河段的水面比降0.7‰,m=35, 经实地调查波浪推进长度D=3Km,h 纵=0.95m,风速15/s。该地区汛期一般为七、八级风,风压为550pa。 无漂流物及通航要求, 该地区标准冻深为0.6m,地面以下均为中砂,d95=0.72mm,汛期含沙率为7kg/m3 1 .1 .2 技术标准: 公路等级:公路-I 级 设计速度:80km /h 洪水频率:1/50 斜交角度:150 桥梁宽度:净宽11.50+2×0.5m 1 .1 .3 地质条件 土层名 层厚 σ0 tp 容重 杂粘土 2.3 60 220 19 圆砂 1.0 130 500 19 全分化粉砂岩 0.4 230 830 19 强分化粉砂岩 2.0 300 950 19 中分化粉砂岩 6.3 400 1700 19 1 .1 .4 构思宗旨 (1)符合交通发展规划,满足交通功能需要; (2)桥梁结构造型简洁,轻巧,反映新科技成就,体现人民智慧; (3)设计方案力求结构新颖,保证结构受力合理,技术可靠,施工方便; (4)与高速公路的等级和周边环境相宜; (5)学 习 等截 面梁桥的设计过 程; (6)学 习 桥梁设计软 件。 1.1.5 材 料 (1) 混 凝 土:C30 混 凝 土抗 压强度标准值ƒck=20.1MPa,抗 压强度设计值ƒcd=13.8MPa ,抗拉强 度标准. 值ƒtk=2.01MPa ,抗拉强 度设计值10 MPaƒtd=1.39MPa,弹 性 模 量Ec=3.0(2) 钢 筋 :采 用HRB335,抗 拉 强度标准值 2 MPafsk2 8 0,抗拉强度设计值MPafsd2 8 0,钢筋的弹性模量MPaEs51 00.2。 1 .2 水文计算 1.2.1 设计原始资料 (1)桥面平面图 (2)桥位地质纵剖面图 (3)南方某平原区河流,桥位河段的水面比降0.7‰,m=35 (4) 地面以下均为中砂,d95=0.72mm,汛期含沙率为 7kg/m3 (5) 经实地调查波浪推进长度D=3Km,h 纵=0.95m,风速 15/s。 (6) 该地区汛期一般为七、八级风,风压为 550pa。 (7) 无漂流物及通航要求,同时也不考虑抗震等。 (8) 洪雨季节一般为六、七、八、九、十月。 (9) 设计流量为 57m3/s,设计水位为 1693.58m,设计流速为 1.23m/s。 (10)该地区标准冻深为 0.6m 1.2.2 河段类型判断 该河段位于平原与山区的过渡地带,河床地质条件较好,河岸比较齐整,其河床多为砾石,冲淤变化不大,主槽宽浅,极少摆动,平面顺直,综合判断为山前区稳定性河段。 1.2.3 水文计算 B(桥长)=10m。 桥宽12.50m, 河宽7...
