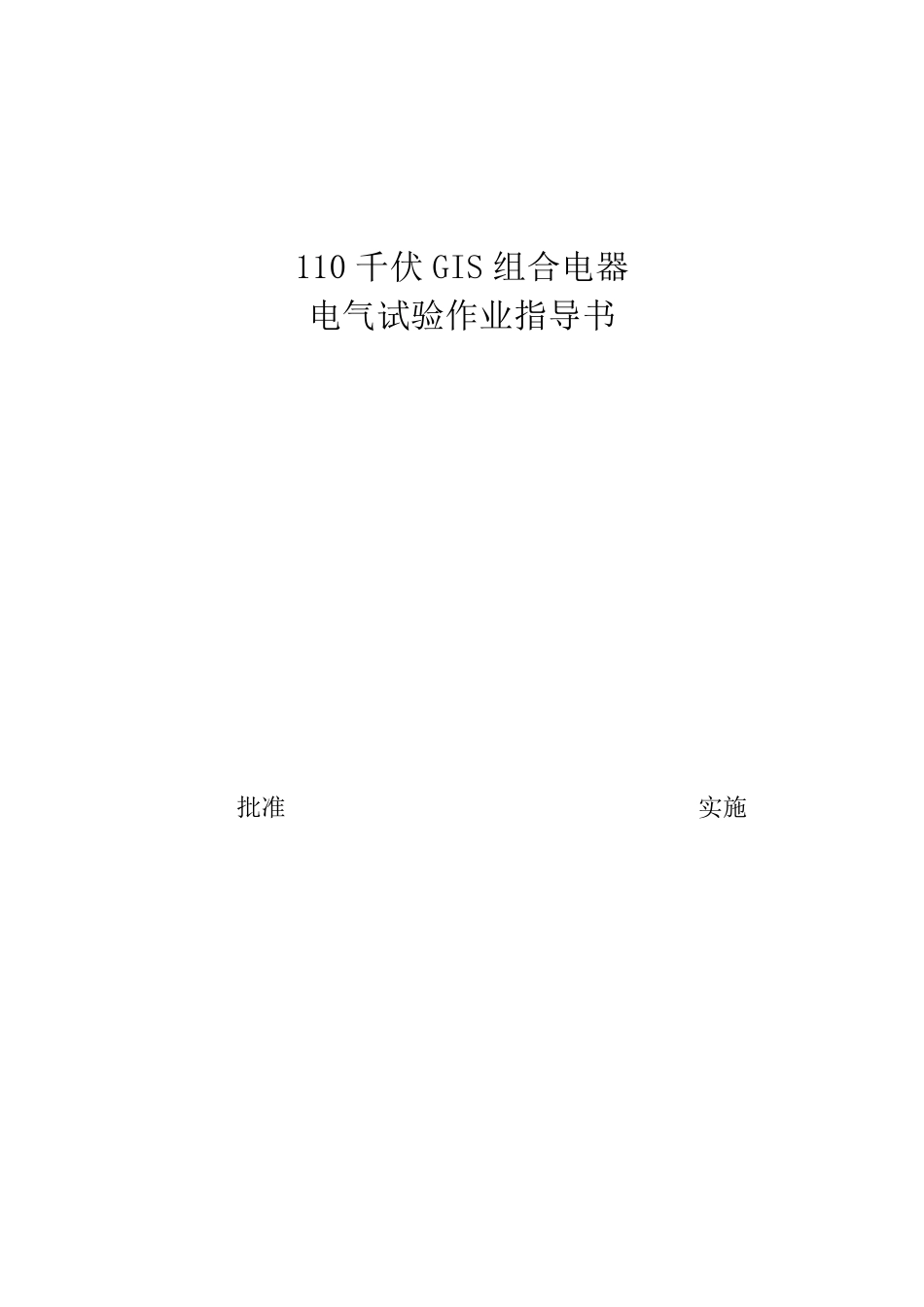

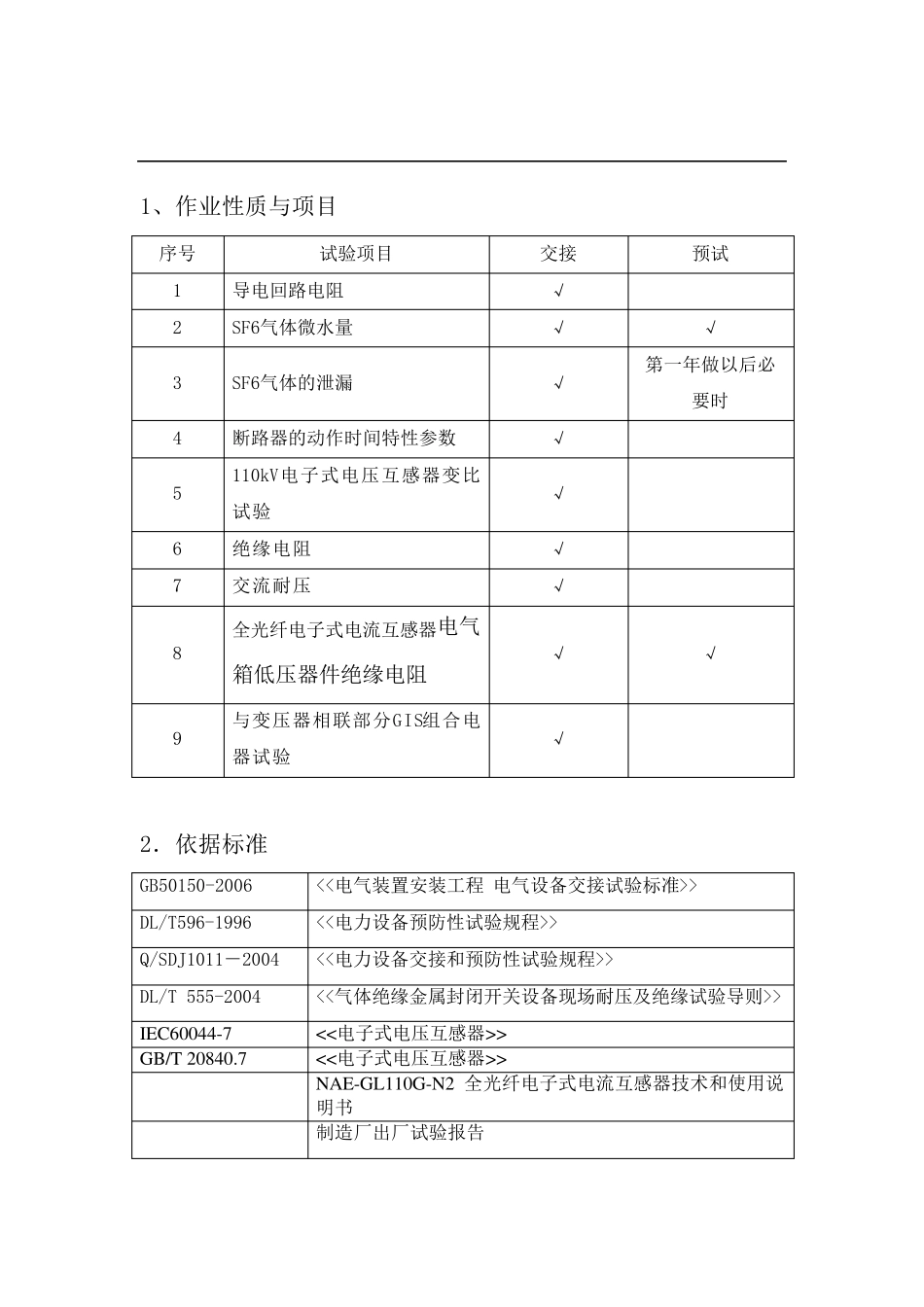

110 千伏GIS 组合电器 电气试验作业指导书 批准 实施 目录 1、作业性质与项目.................................................. 1 2、依据标准......... .............................................. 1 3、试验设备、仪器、仪表及有关专用器具.............................. 1 4、人员安排及其职责................................................ 1 5、试验项目及相关要求.............................................. 2 6、试验报告样张.....................................................10 7、设备主要技术参数.................................................11 1、作业性质与项目 序号 试验项目 交接 预试 1 导电回路电阻 √ 2 SF6气体微水量 √ √ 3 SF6气体的泄漏 √ 第一年做以后必要时 4 断路器的动作时间特性参数 √ 5 110kV电子式电压互感器变比试验 √ 6 绝缘电阻 √ 7 交流耐压 √ 8 全光纤电子式电流互感器电气箱低压器件绝缘电阻 √ √ 9 与变压器相联部分GIS组合电器试验 √ 2．依据标准 GB50150-2006 <<电气装置安装工程 电气设备交接试验标准>> DL/T596-1996 <<电力设备预防性试验规程>> Q/SDJ1011－2004 <<电力设备交接和预防性试验规程>> DL/T 555-2004 <<气体绝缘金属封闭开关设备现场耐压及绝缘试验导则>> IEC60044-7 <<电子式电压互感器>> GB/T 20840.7 <<电子式电压互感器>> NAE-GL110G-N2 全光纤电子式电流互感器技术和使用说明书 制造厂出厂试验报告 GIS 组合电器订货技术协议 3.试验设备、仪器、仪表及有关专用器具 序号 试验仪器仪表 型号 精度/量程 备注 1 兆欧表 AVO数字高压兆欧表 1.5 级 2500V及以上 2 兆欧表 ZC11D-5手动兆欧表 2 级 500V 3 导电回路测试仪 PCIμΩ/3 100A 4 断路器动作特性测试仪 2218 5 交流耐压装置 串联谐振试验设备 6 SF6气体检漏测试仪 CHECK P1 包扎所需的薄膜、绳，SF6气体检漏测试仪所需电源盒等。 7 SF6 气体水份仪 DP19－III 型微水检测仪 10～-30℃时，±1.5℃ 设备的取气接口及测量管路，SF6气体水份仪所需电源盒 8 数字万用表 Agilent 34401A 6 位半 变比测量用 9 多功能控制箱 SNK-II 交流耐压控制箱 0~ 250V 变比测量用 10 试验变压器 苏州华电YDTC 1-2kVA 200V/50kV 变比测量用 11 电压表 上海 电表二 厂...
