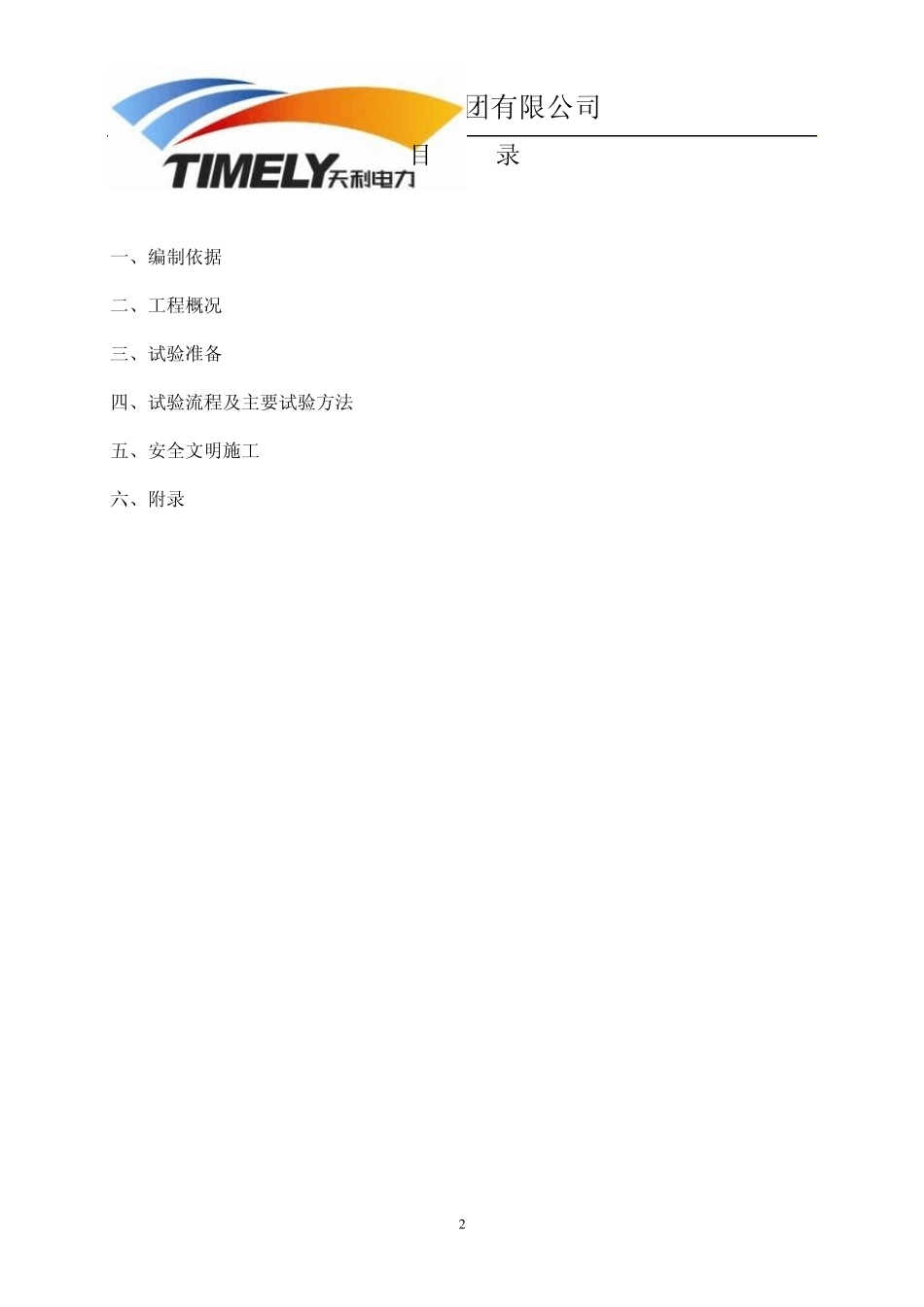

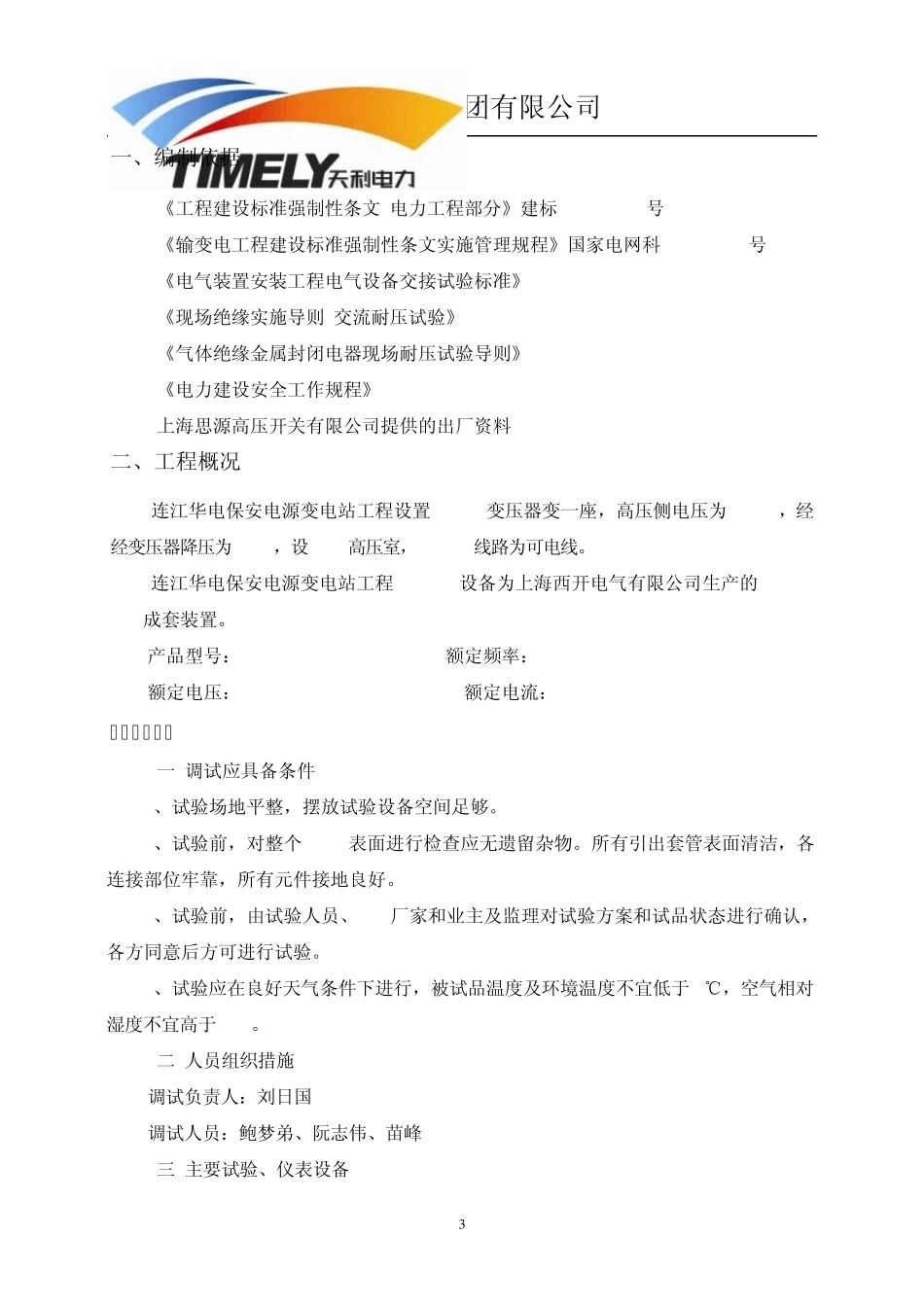

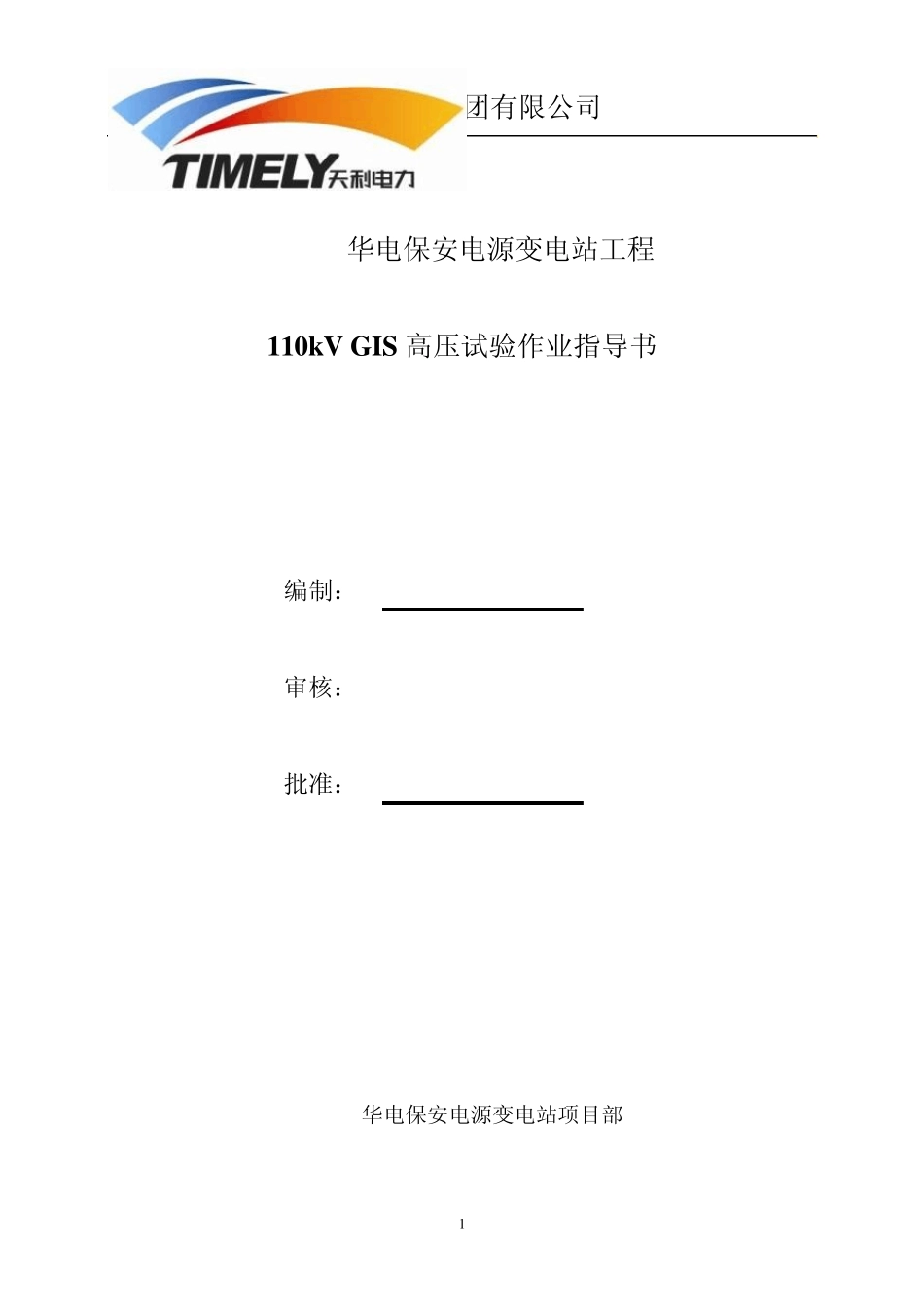

天利电力集团有限公司 1 110kV华电保安电源变电站工程 110kV GIS 高压试验作业指导书 编制： 审核： 批准： 110kV华电保安电源变电站项目部 天利电力集团有限公司 2 目 录 一、编制依据 ................................................................. 3 二、工程概况 ................................................................. 3 三、试验准备 ................................................................. 3 四、试验流程及主要试验方法 ................................................... 4 五、安全文明施工 ............................................................. 7 六、附录 ..................................................................... 8 天利电力集团有限公司 3 一、编制依据 1.1 《工程建设标准强制性条文 电力工程部分》建标[2006]102号 1.2 《输变电工程建设标准强制性条文实施管理规程》国家电网科[2009]642号 1.3 《电气装置安装工程电气设备交接试验标准》GB 50150-2006 1.4 《现场绝缘实施导则 交流耐压试验》DL/T 474.4-2006 1.5 《气体绝缘金属封闭电器现场耐压试验导则》DL/T555 1.6 《电力建设安全工作规程》DL5009.2-2004 1.7 上海思源高压开关有限公司提供的出厂资料 二、工程概况 连江华电保安电源变电站工程设置 110kV变压器变一座，高压侧电压为 115kV，经经变压器降压为 6kV，设 6kV高压室， 110kV线路为可电线。 连江华电保安电源变电站工程 110kV设备为上海西开电气有限公司生产的 110kV GIS成套装置。 产品型号：ZF23-126 额定频率：50Hz 额定电压：126kV 额定电流：2000A 三、试验准备 (一)调试应具备条件 1、试验场地平整，摆放试验设备空间足够。 2、试验前，对整个GIS表面进行检查应无遗留杂物。所有引出套管表面清洁，各连接部位牢靠，所有元件接地良好。 3、试验前，由试验人员、GIS厂家和业主及监理对试验方案和试品状态进行确认，各方同意后方可进行试验。 4、试验应在良好天气条件下进行，被试品温度及环境温度不宜低于5℃，空气相对湿度不宜高于80%。 (二)人员组织措施 调试负责人：刘日国 调试人员：鲍梦弟、阮志伟、苗峰 (三)主要试验、仪表设备 天利电力集团有限公司 4 序号 设备名称 规格型号 单位 数量 1 变频串联谐振试验装置 HDSR-f 套 1 2 回路电阻测...
