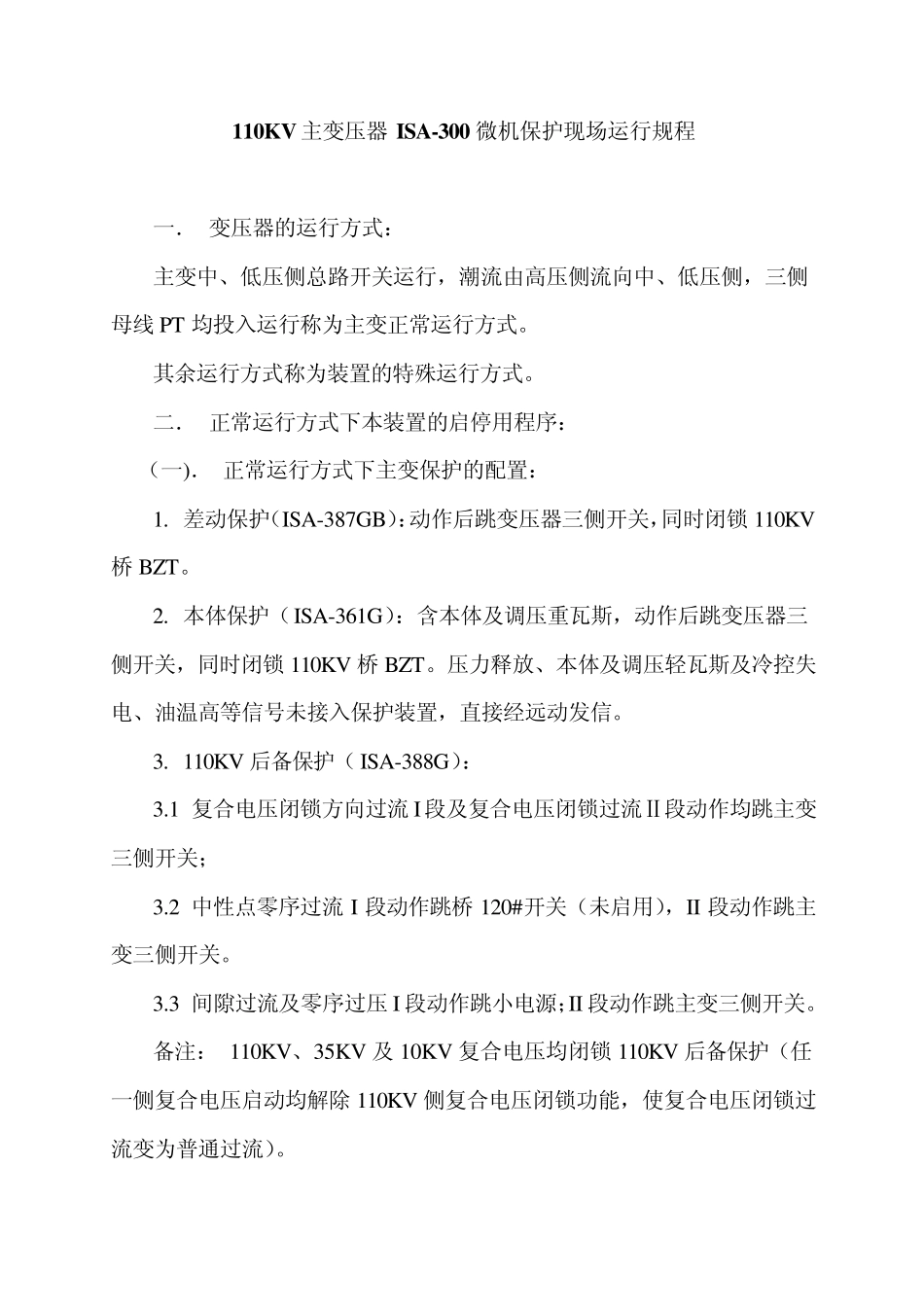

110KV主变压器ISA300型微机保护现场运行规程_第1页
1/10

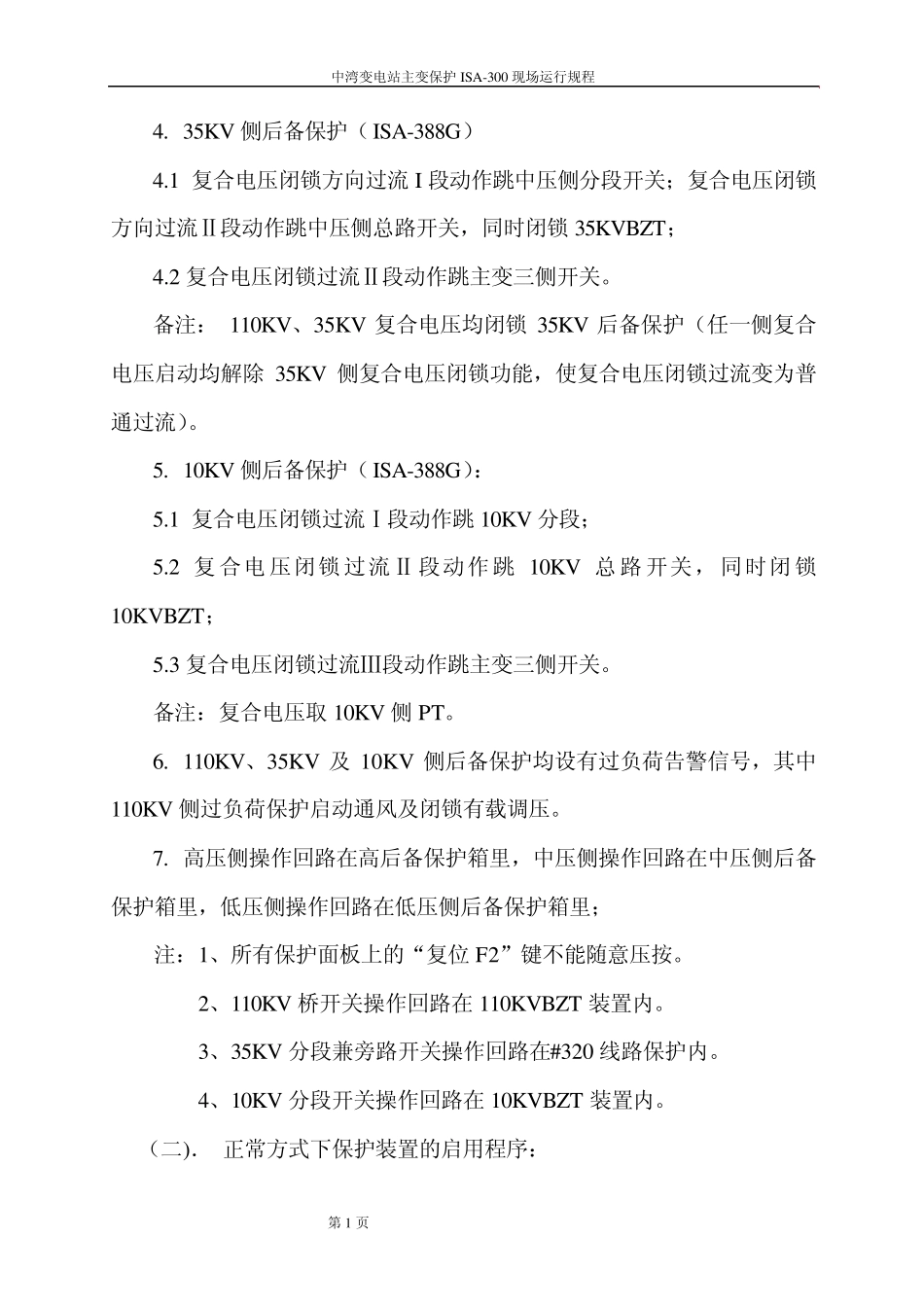

110KV主变压器ISA300型微机保护现场运行规程_第2页
2/10

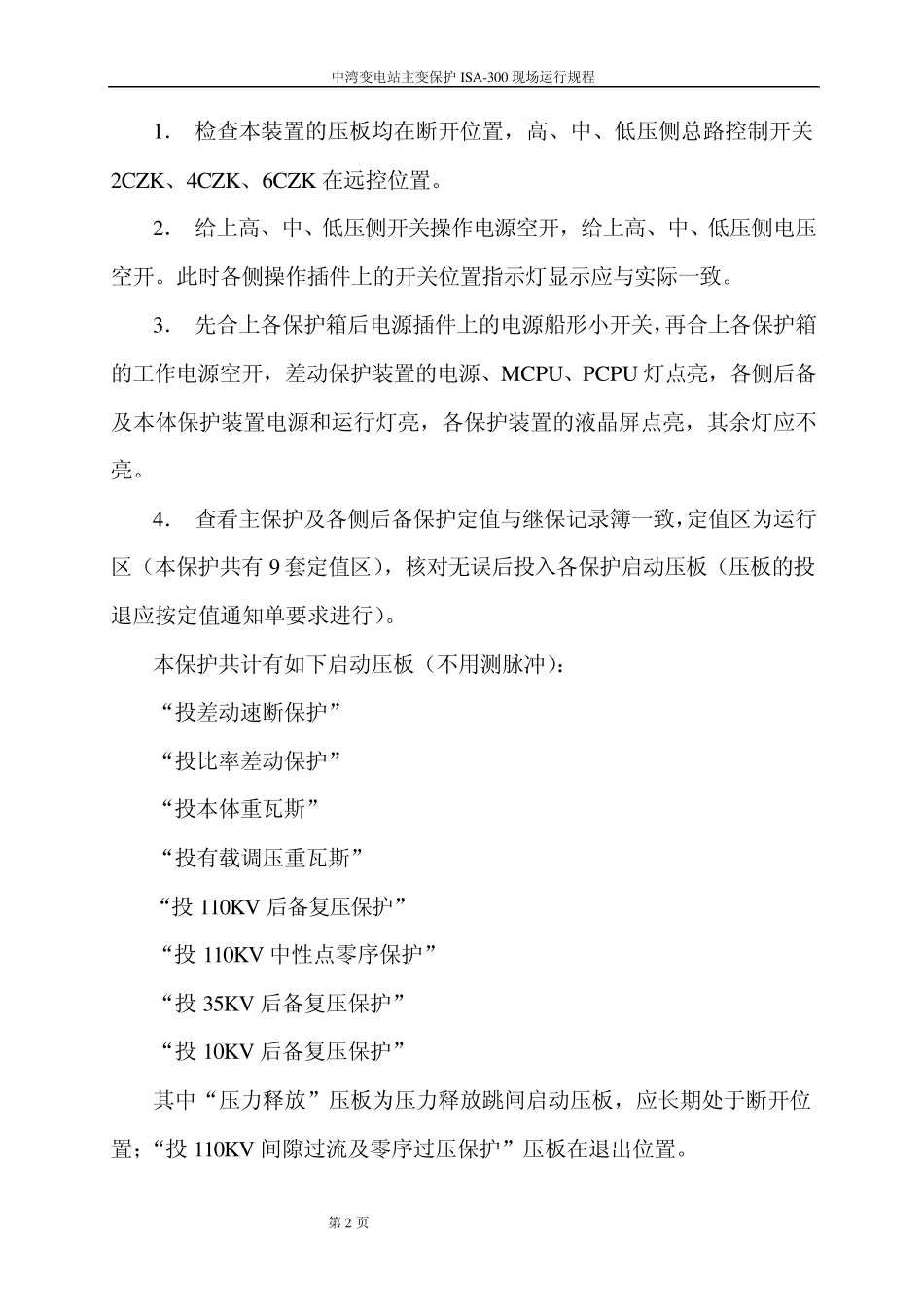

110KV主变压器ISA300型微机保护现场运行规程_第3页
3/10
110KV 主变压器ISA-300 微机保护现场运行规程 一. 变压器的运行方式: 主变中、低压侧总路开关运行,潮流由高压侧流向中、低压侧,三侧母线PT 均投入运行称为主变正常运行方式。 其余运行方式称为装置的特殊运行方式。 二. 正常运行方式下本装置的启停用程序: (一). 正常运行方式下主变保护的配置: 1. 差动保护(ISA-387GB):动作后跳变压器三侧开关,同时闭锁110KV桥BZT。 2. 本体保护(ISA-361G):含本体及调压重瓦斯,动作后跳变压器三侧开关,同时闭锁110KV 桥BZT。压力释放、本体及调压轻瓦斯及冷控失电、油温高等信号未接入保护装置,直接经远动发信。 3. 110KV 后备保护(ISA-388G): 3.1 复合电压闭锁方向过流I段及复合电压闭锁过流Ⅱ段动作均跳主变三侧开关; 3.2 中性点零序过流I 段动作跳桥120#开关(未启用),II 段动作跳主变三侧开关。 3.3 间隙过流及零序过压I 段动作跳小电源;II 段动作跳主变三侧开关。 备注: 110KV、35KV 及10KV 复合电压均闭锁110KV 后备保护(任一侧复合电压启动均解除 110KV 侧复合电压闭锁功能,使复合电压闭锁过流变为普通过流)。 中湾变电站主变保护ISA-300 现场运行规程 第1 页 4. 35KV 侧后备保护(ISA-388G) 4.1 复合电压闭锁方向过流I 段动作跳中压侧分段开关;复合电压闭锁方向过流Ⅱ段动作跳中压侧总路开关,同时闭锁35KVBZT; 4.2 复合电压闭锁过流Ⅱ段动作跳主变三侧开关。 备注: 110KV、35KV 复合电压均闭锁35KV 后备保护(任一侧复合电压启动均解除35KV 侧复合电压闭锁功能,使复合电压闭锁过流变为普通过流)。 5. 10KV 侧后备保护(ISA-388G): 5.1 复合电压闭锁过流Ⅰ段动作跳10KV 分段; 5.2 复合电压闭锁过流Ⅱ段动作跳10KV 总路开关,同时闭锁10KVBZT; 5.3 复合电压闭锁过流Ⅲ段动作跳主变三侧开关。 备注:复合电压取10KV 侧PT。 6. 110KV、35KV 及10KV 侧后备保护均设有过负荷告警信号,其中110KV 侧过负荷保护启动通风及闭锁有载调压。 7. 高压侧操作回路在高后备保护箱里,中压侧操作回路在中压侧后备保护箱里,低压侧操作回路在低压侧后备保护箱里; 注:1、所有保护面板上的“复位 F2”键不能随意压按。 2、110KV 桥开关操作回路在110KVBZT 装置内。 3、35KV 分段兼旁路开关操作回路在#320 线路保护内。 4、10KV 分段开关操作回路在10KVBZT 装置内。 (二). 正常方式下保...
