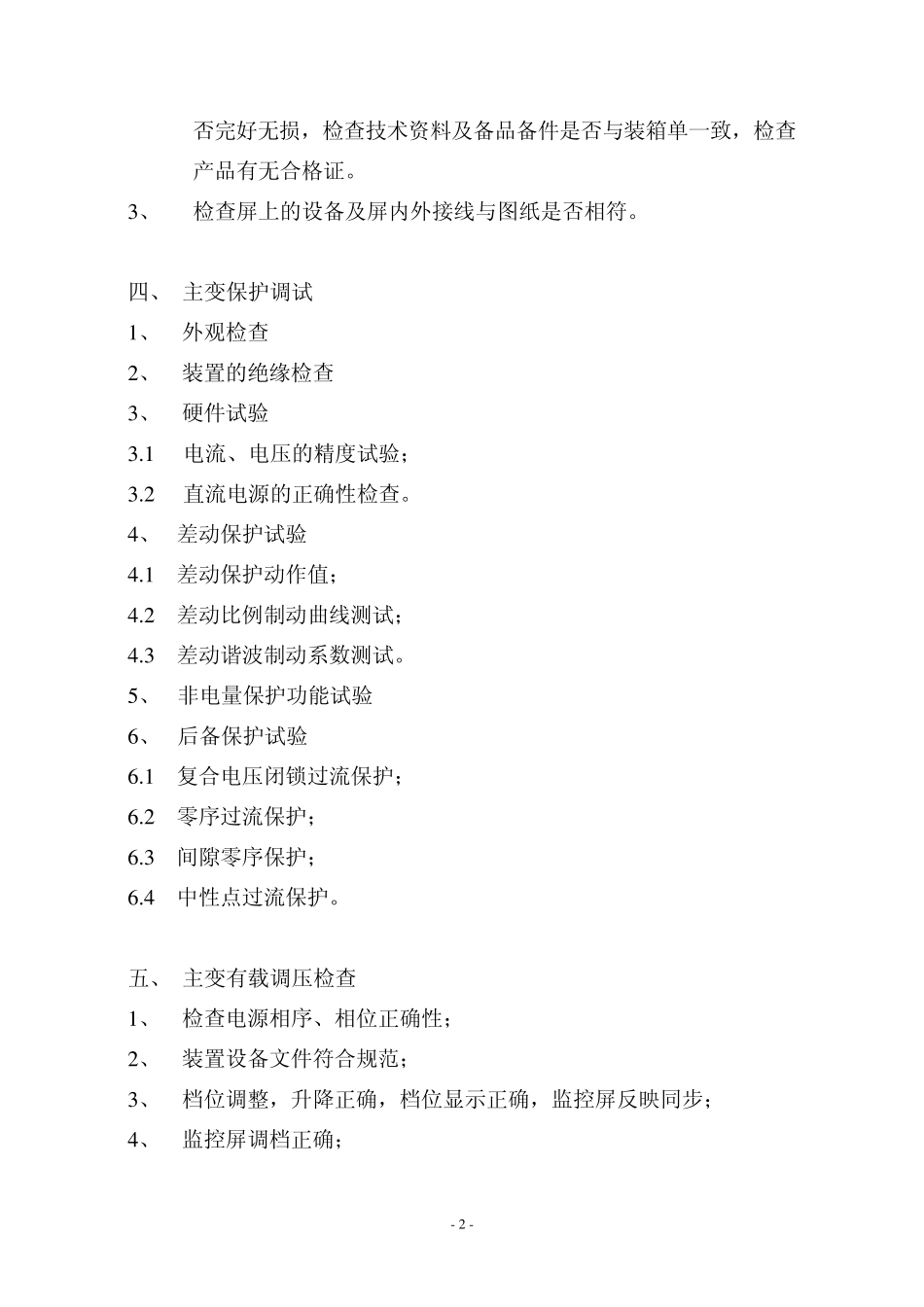

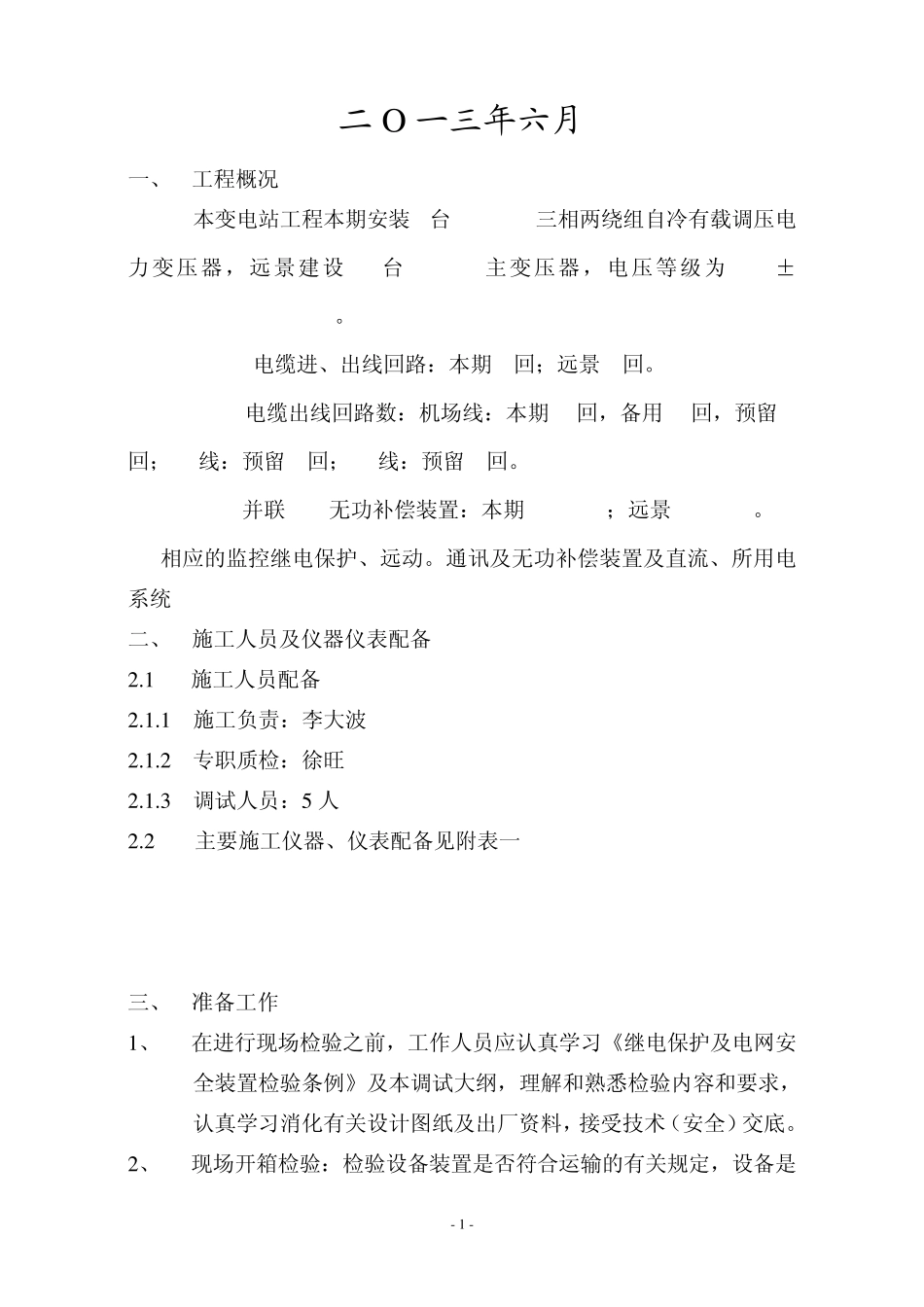

南京至高淳城际轨道南京南站至禄口机场段禄口新城南主变电所工程 继电保护调试大纲 批 准： 审 核： 编 写： 南京苏逸实业有限公司 - 1 - 二O 一三年六月 一、 工程概况 本变电站工程本期安装2台31.5MVA三相两绕组自冷有载调压电力变压器，远景建设4台50MVA主变压器，电压等级为110±8*1.25%/35kV/10.5kV。 110kV电缆进、出线回路：本期2回；远景2回。 35kV电缆出线回路数：机场线：本期4回，备用 4回，预留 6回；S1线：预留 6回；S7线：预留 6回。 35kV并联 SVG无功补偿装置：本期2*3Mvar；远景6*3Mvar。 相应的监控继电保护、远动。通讯及无功补偿装置及直流、所用电系统 二、 施工人员及仪器仪表配备 2.1 施工人员配备 2.1.1 施工负责：李大波 2.1.2 专职质检：徐旺 2.1.3 调试人员：5 人 2.2 主要施工仪器、仪表配备见附表一 三、 准备工作 1、 在进行现场检验之前，工作人员应认真学习《继电保护及电网安全装置检验条例》及本调试大纲，理解和熟悉检验内容和要求，认真学习消化有关设计图纸及出厂资料，接受技术（安全）交底。 2、 现场开箱检验：检验设备装置是否符合运输的有关规定，设备是 - 2 - 否完好无损，检查技术资料及备品备件是否与装箱单一致，检查产品有无合格证。 3 、 检查屏上的设备及屏内外接线与图纸是否相符。 四、 主变保护调试 1 、 外观检查 2 、 装置的绝缘检查 3 、 硬件试验 3 .1 电流、电压的精度试验； 3 .2 直流电源的正确性检查。 4 、 差动保护试验 4 .1 差动保护动作值； 4 .2 差动比例制动曲线测试； 4 .3 差动谐波制动系数测试。 5 、 非电量保护功能试验 6 、 后备保护试验 6 .1 复合电压闭锁过流保护； 6 .2 零序过流保护； 6 .3 间隙零序保护； 6 .4 中性点过流保护。 五、 主变有载调压检查 1 、 检查电源相序、相位正确性； 2 、 装置设备文件符合规范； 3 、 档位调整，升降正确，档位显示正确，监控屏反映同步； 4 、 监控屏调档正确； - 3 - 5 、 工作中急停回路完好。 六、 交流屏试验（相关试验见附表二） 1 、 外观及绝缘检查； 2 、 主屏功能检测； 3 、 输出支路检查； 4 、 遥信、遥测检测。 七、 直流屏试验（相关试验见附表三） 1 、 绝缘测试； 2 、 交流自动切换检测； 3 、 降压单元检测； 4 、 监控测试； 5 、 通讯不间断电源...
