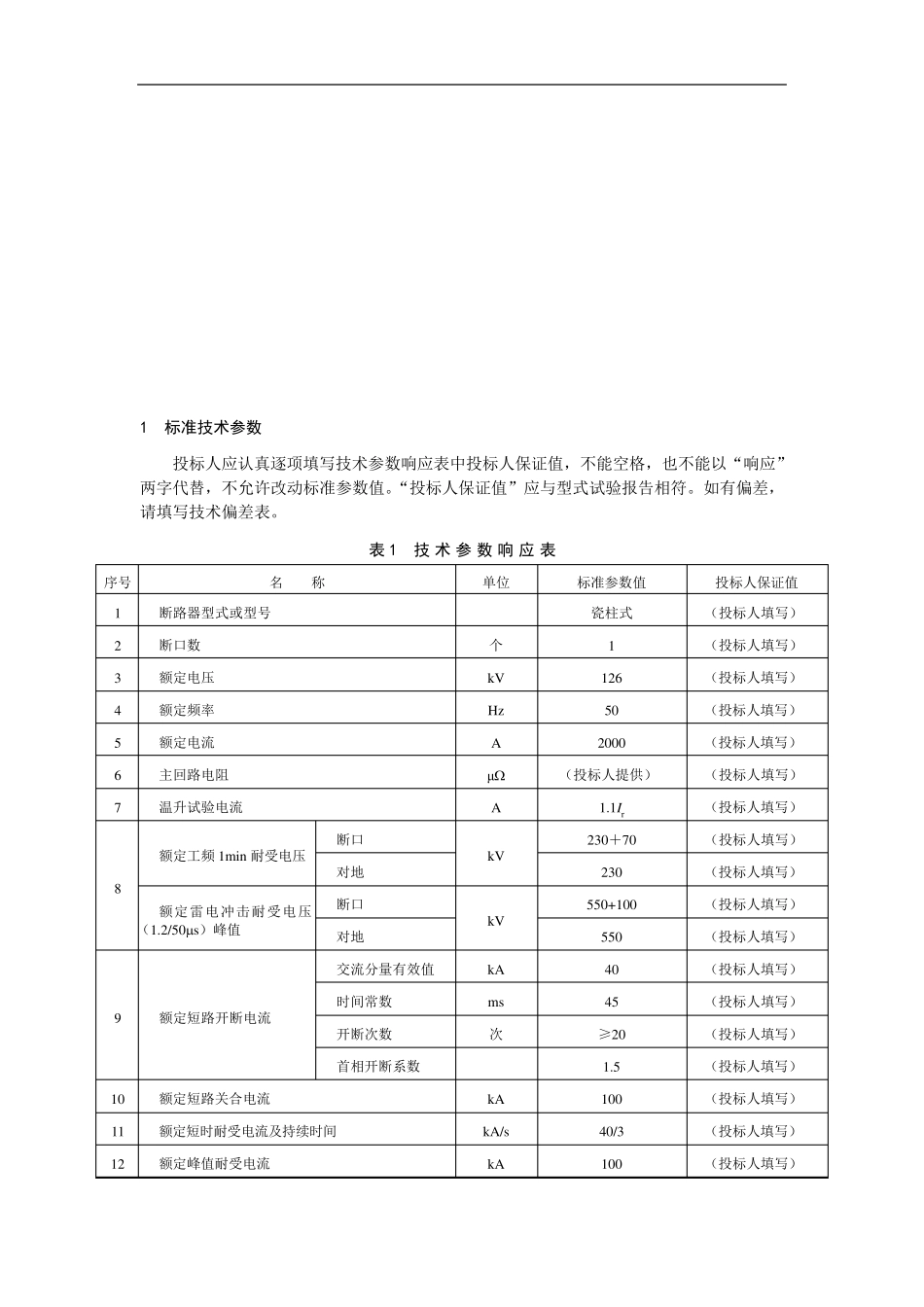

1 标准技术参数 投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动标准参数值。“投标人保证值”应与型式试验报告相符。如有偏差，请填写技术偏差表。 表 1 技 术 参 数 响 应 表 序号 名 称 单位 标准参数值 投标人保证值 1 断路器型式或型号 瓷柱式 （投标人填写） 2 断口数 个 1 （投标人填写） 3 额定电压 kV 126 （投标人填写） 4 额定频率 Hz 50 （投标人填写） 5 额定电流 A 2000 （投标人填写） 6 主回路电阻 μ （投标人提供） （投标人填写） 7 温升试验电流 A 1.1Ir （投标人填写） 8 额定工频 1min 耐受电压 断口 kV 230＋70 （投标人填写） 对地 230 （投标人填写） 额定雷电冲击耐受电压（1.2/50s）峰值 断口 kV 550+100 （投标人填写） 对地 550 （投标人填写） 9 额定短路开断电流 交流分量有效值 kA 40 （投标人填写） 时间常数 ms 45 （投标人填写） 开断次数 次 ≥20 （投标人填写） 首相开断系数 1.5 （投标人填写） 10 额定短路关合电流 kA 100 （投标人填写） 11 额定短时耐受电流及持续时间 kA/s 40/3 （投标人填写） 12 额定峰值耐受电流 kA 100 （投标人填写） 13 开断时间 ms ≤60 （投标人填写） 14 合分时间 ms （投标人提供） （投标人填写） 15 分闸时间 ms ≤40 （投标人填写） 16 合闸时间 ms ≤100 （投标人填写） 17 重合闸无电流间隙时间 ms ≥300 （投标人填写） 18 分闸平均速度 m/s （投标人提供） （投标人填写） 19 合闸平均速度 m/s （投标人提供） （投标人填写） 20 分闸不同期性 ms ≤3 （投标人填写） 21 合闸不同期性 ms ≤5 （投标人填写） 表 1（续） 序号 名 称 单位 标准参数值 投标人保证值 22 机械稳定性 次 5000 （投标人填写） 23 额定操作顺序 O–0.3s–CO–180s–CO （投标人填写） 24 辅助和控制回路短时工频耐受电压 kV 2 （投标人填写） 25 无线电干扰电压 μV ≤500 （投标人填写） 26 噪声水平 dB ≤110 （投标人填写） 27 现场开合空载变压器试验 空载变压器容量 MVA 31.5/40/50 （按表6 要求值填写） 空载励磁电流 A 0.5～15 （投标人填写） 试验电压 kV 126 （投标人填写） 操作顺序 10×O 和10×CO （投标人...
