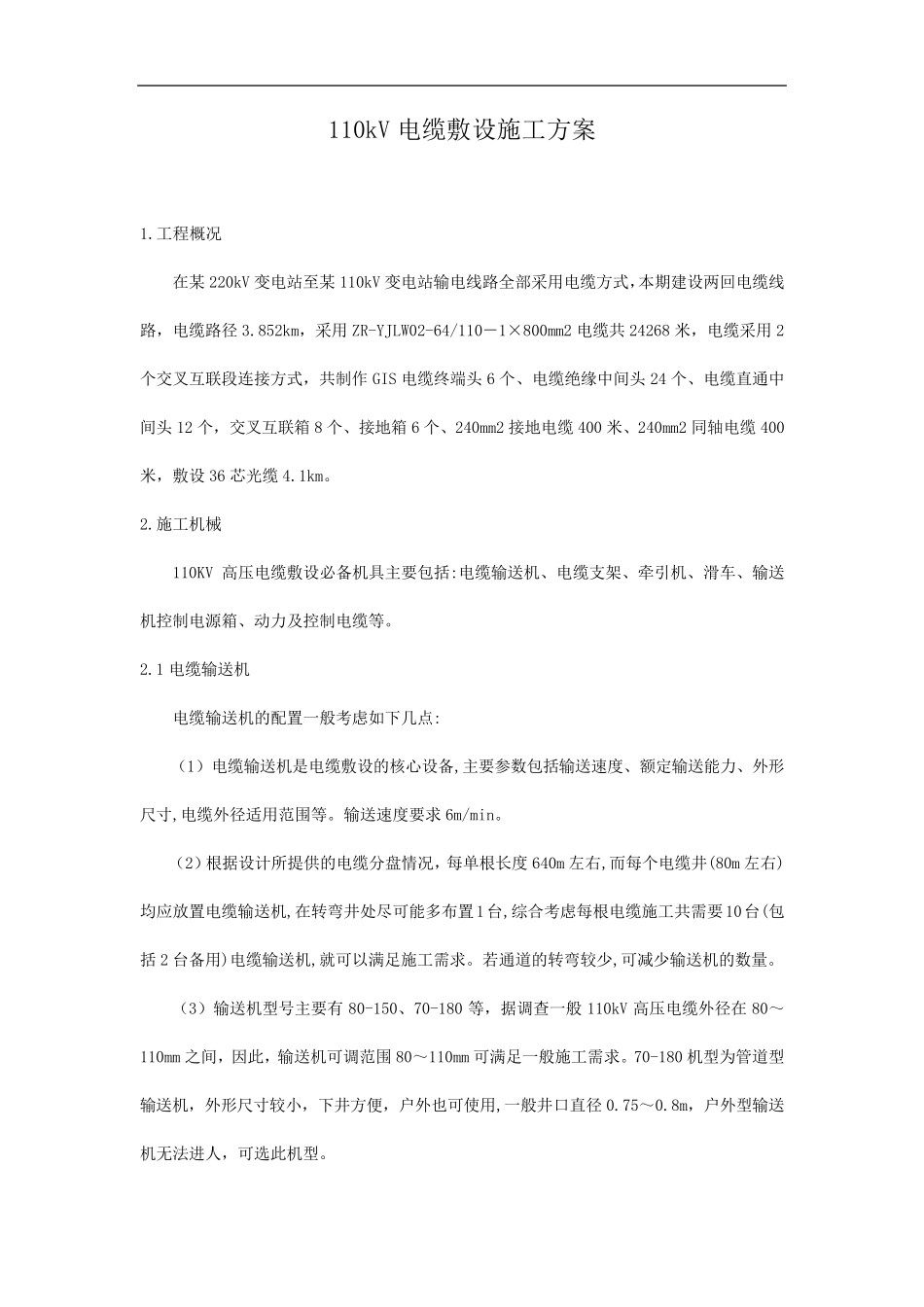

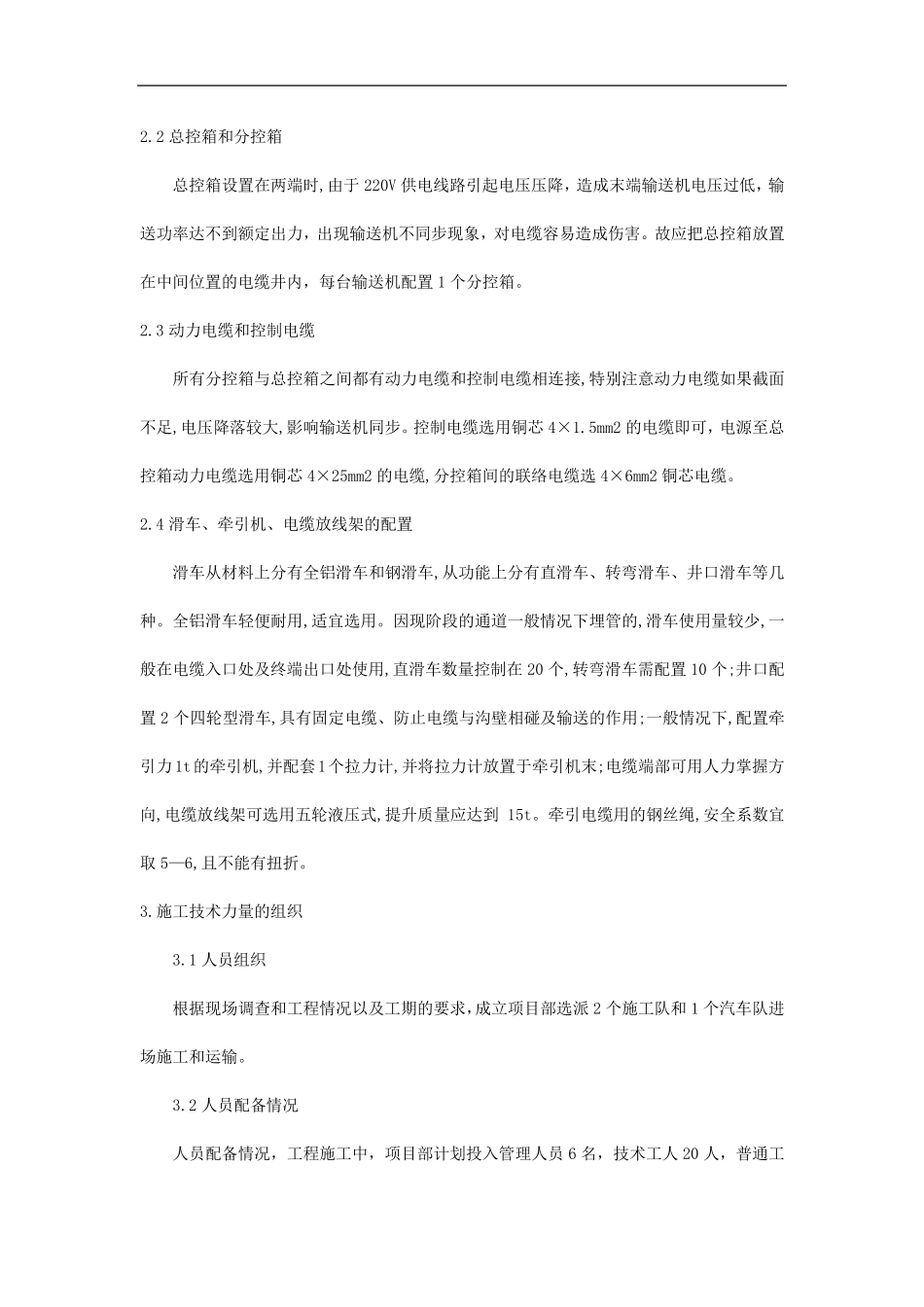

110kV 电缆敷设施工方案 1.工程概况 在某220kV 变电站至某110kV 变电站输电线路全部采用电缆方式，本期建设两回电缆线路，电缆路径3.852km，采用ZR-YJLW02-64/110－1×800mm2 电缆共 24268 米，电缆采用2个交叉互联段连接方式，共制作 GIS 电缆终端头 6 个、电缆绝缘中间头 24 个、电缆直通中间头 12 个，交叉互联箱 8 个、接地箱 6 个、240mm2 接地电缆400 米、240mm2 同轴电缆400米，敷设36 芯光缆4.1km。 2.施工机械 110KV 高压电缆敷设必备机具主要包括:电缆输送机、电缆支架、牵引机、滑车、输送机控制电源箱、动力及控制电缆等。 2.1 电缆输送机 电缆输送机的配置一般考虑如下几点: （1）电缆输送机是电缆敷设的核心设备,主要参数包括输送速度、额定输送能力、外形尺寸,电缆外径适用范围等。输送速度要求 6m/min。 （2）根据设计所提供的电缆分盘情况，每单根长度 640m 左右,而每个电缆井(80m 左右)均应放置电缆输送机,在转弯井处尽可能多布置1台,综合考虑每根电缆施工共需要10台(包括 2 台备用)电缆输送机,就可以满足施工需求。若通道的转弯较少,可减少输送机的数量。 （3）输送机型号主要有80-150、70-180 等，据调 查 一般 110kV 高压电缆外径在80～110mm 之 间，因 此 ，输送机可调 范围 80～ 110mm 可满足一般施工需求。70-180 机型为 管 道型输送机，外形尺寸较小 ，下井方便 ，户 外也 可使 用,一般井口 直径0.75～ 0.8m，户 外型输送机无 法 进 人 ，可选 此 机型。 2.2 总控箱和分控箱 总控箱设置在两端时,由于220V 供电线路引起电压压降，造成末端输送机电压过低，输送功率达不到额定出力，出现输送机不同步现象，对电缆容易造成伤害。故应把总控箱放置在中间位置的电缆井内，每台输送机配置1 个分控箱。 2.3 动力电缆和控制电缆 所有分控箱与总控箱之间都有动力电缆和控制电缆相连接,特别注意动力电缆如果截面不足,电压降落较大,影响输送机同步。控制电缆选用铜芯4×1.5mm2 的电缆即可，电源至总控箱动力电缆选用铜芯4×25mm2 的电缆,分控箱间的联络电缆选4×6mm2 铜芯电缆。 2.4 滑车、牵引机、电缆放线架的配置 滑车从材料上分有全铝滑车和钢滑车,从功能上分有直滑车、转弯滑车、井口滑车等几种。全铝滑车轻便耐用,适宜选用。因现阶段的通道一般情况下埋管的,滑车使用量较少,一般在电缆入口处及终端出口处使用,直滑车数量控制在20 个,转...
